ٺهيل ڪيس سرڪٽ برڪرز لاءِ هڪ عملي گائيڊ

2026-08-25 0 مون کي هڪ پيغام ڏي

هڪ MCCB ڇا آهي؟

هڪ MCCB -ٺهيل ڪيس سرڪٽ برڪر- هڪ گھٽ وولٽيج حفاظتي ڊوائيس آهي جيڪو خودڪار طور تي سرڪٽ کي ختم ڪري ٿو جڏهن اهو اوورلوڊ يا شارٽ سرڪٽ جي حالتن کي ڳولي ٿو. فيوز جي برعڪس، ان کي ري سيٽ ڪري سگھجي ٿو ۽ سفر کانپوءِ ٻيهر استعمال ڪيو وڃي. ٺهيل ڪيس جي اندر، هڪ حرارتي-مقناطيسي ٽرپ ميڪانيزم ٻه نوڪريون سنڀاليندو آهي: هڪ حرارتي عنصر مسلسل اوورلوڊ جو جواب ڏيندو آهي، جڏهن ته مقناطيسي عنصر شارٽ سرڪٽ جي غلطين تي فوري طور تي رد عمل ڪندو آهي. نتيجو اهو تحفظ آهي جيڪو حقيقي برقي لوڊ جي طريقي سان ملندو آهي.

جڏهن هڪ MCCB چونڊيو وڃي: مکيه ايندڙ فيڊرز، ٽن مرحلن جي تقسيم پينل، وڏي موٽر سرڪٽ، يا ڪنهن به نقطي جتي امڪاني شارٽ سرڪٽ موجوده کان وڌيڪ آهي جيڪو MCB مداخلت ڪري سگهي ٿو.

جڏهن هڪ MCB ڪافي آهي: آخري ذيلي سرڪٽس سان گڏ معمولي لوڊ ۽ گهٽ غلطي جي سطح - رهائشي بورڊ، روشني ۽ ساکٽ سرڪٽ.

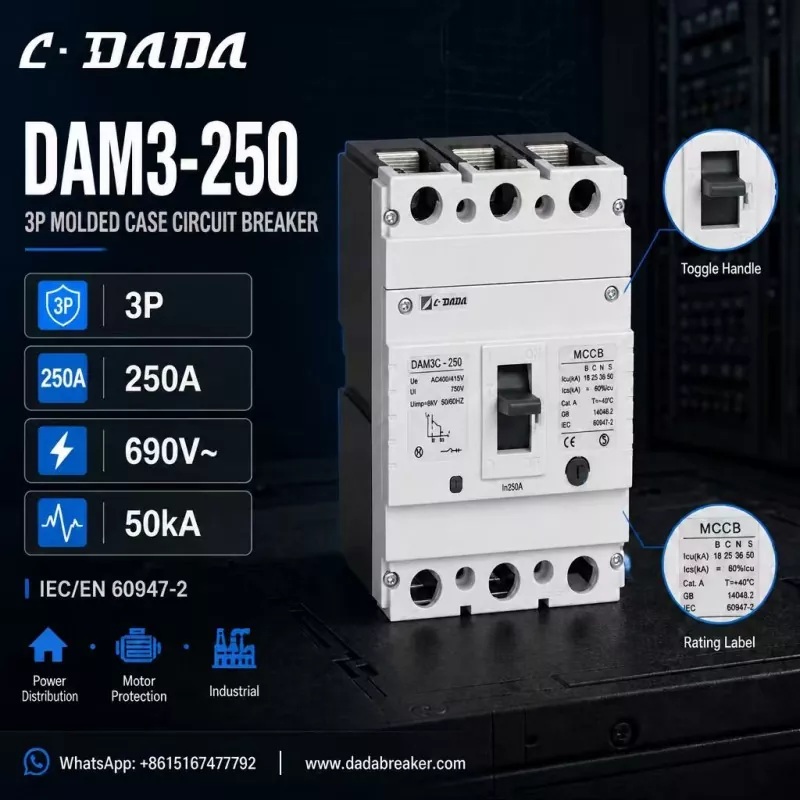

250A three-pole MCCB

صحيح MCCB کي ڪيئن چونڊيو

موجوده درجه بندي (۾)

1. - مسلسل لوڊ سان ملائي، ۽ موٽر جي وهڪري کي شروع ڪرڻ لاء هيڊ روم جي اجازت ڏيو.

ٽوڙڻ جي گنجائش (ICU / Ics)

2. - انسٽاليشن پوائنٽ تي ممڪن شارٽ سرڪٽ موجوده کان وڌيڪ هجڻ گهرجي. غلطي جي سطح اعلي، اعلي Icu توهان کي ضرورت آهي.

قطب

3. - 3P ٽن مرحلن واري سسٽم لاءِ، 4P جتي غير جانبدار کي به ڪنيڪشن جي ضرورت آهي.

وولٹیج جي درجه بندي

4. - چيڪ ڪريو درجه بندي آپريشنل وولٹیج (Ue)، موصليت وولٹیج (Ui) ۽ سسٽم جي خلاف تسلسل (Uimp)

معيار ۽ سرٽيفڪيشن

5. — IEC/EN 60947-2 تعميل ۽ سي اي مارڪنگ بين الاقوامي منصوبن لاءِ بيس لائين آھن.

درخواست

6. - موٽر تحفظ، بجلي جي ورڇ ۽ صنعتي تنصيب شايد مختلف فريم جي درجه بندي ۽ سفر جي خاصيتن جي ضرورت هجي.

ڇا هڪ چڱي طرح بيان ڪيل 250A MCCB ڏسڻ جهڙو آهي:

هن ڪنڪريٽ کي ٺاهڻ لاءِ، C·DADA اليڪٽرڪ کان DAM3-250 تي غور ڪريو - هڪ 250A ٽي قطب MCCB جيڪو ڏيکاري ٿو ته هن درجي جي ڊوائيس ۾ ڇا ڏسڻ گهرجي:

3P ترتيب

● 250A ريٽيڊ ڪرنٽ سان (ان ۾)، ٽن مرحلن جي تقسيم بورڊن لاءِ موزون

وولٹیج جي درجه بندي:

● 690V~؛ Ue AC400/415V، Ui 750V، Uimp 8kV

ٽوڙڻ جي گنجائش 50kA تائين

● — Icu of 18/25/36/50 kA سڀني B/C/N/S مختلف قسمن ۾، تنهنڪري انسٽالر نيٽ ورڪ جي مختلف پوائنٽن تي غلطي جي سطح سان ملائي سگهن ٿا

IEC/EN 60947-2 ۽ GB 14048.2 تعميل

● CE نشان لڳل، صاف آن/OFF ٽوگل هينڊل سان ظاهر ٿيندڙ آپريٽنگ اسٽيٽس لاءِ

● بجلي جي ورڇ، موٽر تحفظ ۽ صنعتي ايپليڪيشنن لاء ٺهيل

هن وضاحت جي پويان منطق: هڪ 250A، 3-قطب فريم 50kA ڪلاس ٽوڙڻ جي گنجائش سان پينل بلڊر ۽ ڪانٽريڪٽر جي ضرورتن جي اڪثريت کي پکڙيل آهي - مين ڊسٽريبيوشن بورڊ کان وٺي موٽر فيڊر سرڪٽ تائين - جڏهن ته ڪيترن ئي Icu مختلف قسمون توهان کي اجازت ڏين ٿيون صحيح سائيز جي قيمت حقيقي غلطي جي سطح جي خلاف.

چونڊ سفارش

● ~ 125A تائين فائنل سرڪٽس لاءِ گھٽ فالٽ ليول سان، هڪ MCB اقتصادي پسند آهي.

● مکيه ورڇ، موٽر جي حفاظت ۽ صنعتي سوئچ گيئر لاءِ، ٽوڙڻ جي گنجائش سان هڪ MCCB چونڊيو جيڪو انسٽاليشن جي امڪاني شارٽ سرڪٽ ڪرنٽ کان وڌيڪ هجي.

● شڪ جي صورت ۾، ٽوڙڻ جي گنجائش تي هڪ طبقي کي وڌايو: قيمت جو فرق ننڍڙو آهي، جڏهن ته تحفظ جي مارجن هڪ معمولي غلطي ۽ وڏي بندش جي وچ ۾ فرق ٿي سگهي ٿو.

اڪثر پڇيا ويا سوال

سوال: MCCB ڇا آهي؟

الف: الفٺهيل ڪيس سرڪٽ برڪرهڪ ريٽيٽبل گھٽ وولٽيج حفاظتي ڊوائيس آهي جيڪو اوورلوڊ يا شارٽ سرڪٽ تي هڪ سرڪٽ کي ڌار ڪري ٿو، هڪ ننڍڙي سرڪٽ برڪر جي ڀيٽ ۾ اعلي واء ۽ غلطي جي سطح لاء ٺهيل آهي.

سوال: ايم سي سي بي تي Icu ڇا مطلب آهي؟

ج: Icu حتمي شارٽ سرڪٽ ٽوڙڻ جي صلاحيت آهي - وڌ ۾ وڌ فالٽ موجوده بريڪر مداخلت ڪري سگهي ٿو. Ics سروس ٽوڙڻ جي صلاحيت آهي، اها سطح جيڪا بار بار مداخلت ڪري سگهي ٿي ۽ آپريشنل رهي ٿي.

سوال: مان پنهنجي ايم سي سي بي لاءِ ٽوڙڻ جي گنجائش ڪيئن چونڊي سگهان ٿو؟

ج: انسٽاليشن پوائنٽ تي امڪاني شارٽ سرڪٽ ڪرنٽ کان وڌيڪ Icu ريٽنگ چونڊيو. ڊسٽريبيوشن بورڊن جي اعلي ٽرانسفارمر جي گنجائش يا ڊگھي صنعتي فيڊرز کي عام طور تي 36-50kA ڪلاس ڊوائيسز جي ضرورت هوندي آهي.

ق: DAM3-250 MCCB ڇا آهي?

A: DAM3-250 C·DADA اليڪٽرڪ مان هڪ 250A ٽن-قطب سان ٺهيل ڪيس سرڪٽ بريڪر آهي، جنهن کي 690V تائين درجه بندي ڪئي وئي آهي، بريڪنگ ظرفيت 50kA تائين، بجلي جي ورڇ، موٽر جي تحفظ ۽ صنعتي ايپليڪيشنن لاءِ.
