قابل اعتماد MCCB لوازمات جو ڪارخانو

زمرو

لوازمات جو قسم

فنڪشن

ٽيڪنيڪل وضاحتون

ريموٽ آپريشن

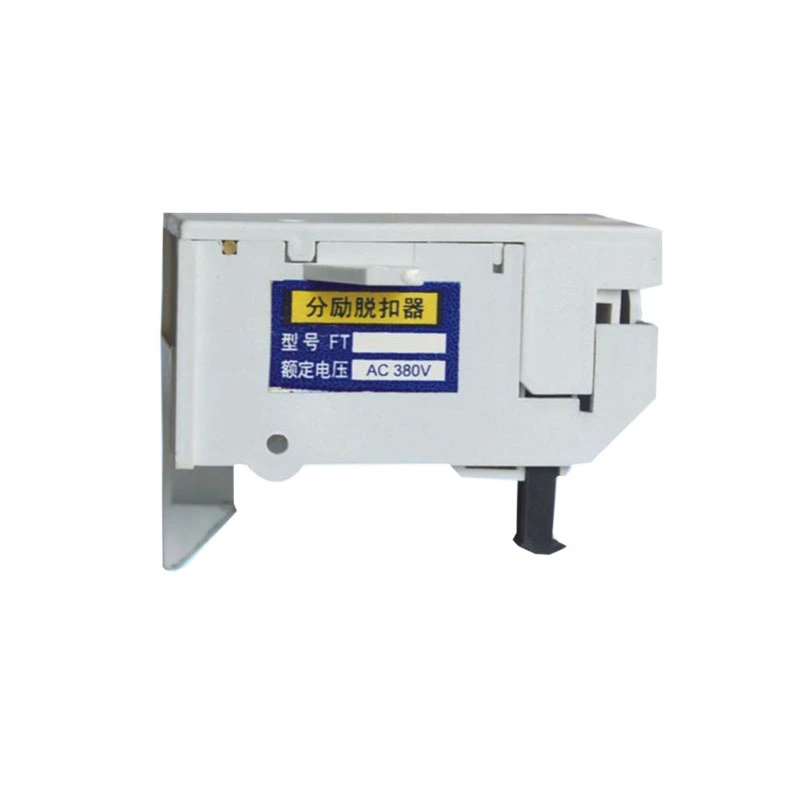

شنٽ ٽرپ (MX)

ٻاهرين وولٹیج سگنل ذريعي ريموٽ ٽرپنگ

AC: 24V، 48V، 110V، 230V، 400V؛ ڊي سي: 12V، 24V، 48V، 110V؛ Inrush 200VA (AC)/200W (DC)، مهربند 20VA (AC)/20W (DC)؛ سفر جو وقت <50ms

انڊر وولٽيج رليز (MN/UVR)

خودڪار ٽرپنگ جڏهن وولٹیج حد کان هيٺ ٿي وڃي

کڻڻ: 0.85×Un؛ ڊراپ آئوٽ: 0.35-0.7×Un؛ وقت جي دير: 0.1s-3s (ايڊسٽبل)؛ مسلسل فرض

موٽر آپريٽر (MO)

برقي چارج ۽ برڪر ميڪانيزم جو آپريشن

AC/DC سپلائي، 3-5s آپريٽنگ وقت، دستي اوور رائڊ، پوزيشن راءِ

اسٽيٽس سگنلنگ

معاون رابطا (AX)

ظاھر ڪرڻ واري پوزيشن (ON/OFF)

1NO + 1NC يا 2NO + 2NC، 10A 230V AC تي، سلور الائي رابطا، سنيپ ايڪشن

الارم رابطا (AL)

خرابي سبب سگنل بريڪر ٽٽي پيو

1NO + 1NC، صرف سفر تي هلندي آهي (دستي طور بند ناهي)، معاون کان الڳ

غلطي سگنل رابطا

مخصوص فالٽ جا قسم (اوور لوڊ، شارٽ سرڪٽ، گرائونڊ فالٽ)

Microswitch تي ٻڌل، اليڪٽرانڪ ٽرپ يونٽن سان گڏ

حفاظت ۽ انٽلاڪنگ

روٽري هينڊل

دروازي / پينل ذريعي ٻاهرين آپريشن

سڌو يا وڌايل، padlockable، IP65، دروازا interlock

دروازي جو انٽر لاک

دروازو کولڻ کان روڪيو جڏهن بريڪر آن هجي

مشيني ڳنڍڻ، ايمرجنسي رسائي لاء شڪست

چاٻي تالا

آپريشن کي بااختيار اهلڪارن تائين محدود ڪريو

گھڻن تالا جا قسم (Ronis، Profalux)، چاٻي هٽائڻ لائق آن يا آف ۾

مشيني interlock

ٻن برڪرز جي هڪ ئي وقت بند ٿيڻ کي روڪيو

ڪيبل يا راڊ جو قسم، تبديلي جي ايپليڪيشنن لاء

تحفظ ۽ نگراني

ٽرمينل ڪپڙا

جاندار حصن سان حادثاتي رابطي کي روڪيو

IP20 کان IP40، مرحلو رڪاوٽون، بس بار ڪنيڪشن لاء وڌايو ويو

مرحلو رڪاوٽون

مرحلن جي وچ ۾ صفائي وڌايو

موصلي مواد، 400-690V درجه بندي، ماڊلر ڊيزائن

سرج پروٽيڪشن ڊيوائس (SPD)

بريڪر کي روشني جي سرجز کان بچايو

ٽائپ 1+II، 12.5-15kA امپلس ڪرنٽ، انٽيگريٽڊ مائونٽنگ

ڪميونيڪيشن ۽ سمارٽ

وائرليس مددگار رابطو

بلوٽوت / وائي فائي ذريعي ريموٽ اسٽيٽس مانيٽرنگ

Tuya ايپ مطابقت، 45mm ويڪر، بيٽري يا خود طاقتور

موڊبس ڪميونيڪيشن ماڊل

BMS/SCADA سسٽم سان انضمام

RS485 انٽرفيس، حقيقي وقت ڊيٽا، ريموٽ ڪنٽرول جي صلاحيت

پاور ٽيگ توانائي سينسر

وائرليس توانائي جي نگراني

1٪ درستگي، 15 منٽ ڊيٽا، بادل رابطي

MCCB فريم سائيز

سفر جو سفر

يو وي آر

معاون

موٽر آپريٽر

روٽري هينڊل

100A-250A

اندروني

اندروني

اندروني / بيروني

خارجي

خارجي

250A-630A

اندروني

اندروني

اندروني / بيروني

اندروني / بيروني

خارجي

630A-1600A

اندروني

اندروني

اندروني

اندروني

خارجي / توسيع

1600A-2000A

خارجي

خارجي

خارجي

خارجي

توسيع ٿيل / ڳري فرض

جزو

فنڪشن

ٽيڪنيڪل تفصيل

برقي مقناطيسي ڪوئل

مقناطيسي فيلڊ ٺاهي ٿو جڏهن توانائي پيدا ٿئي ٿي

AC: Inrush 200VA، سيل ٿيل 20VA؛ ڊي سي: انرش 200W، سيل ٿيل 20W؛ موصليت ڪلاس F (155 ° C)

پلنگر ميڪانيزم

هڙتال واري ٽرپ بار کي ڇڏڻ واري ميڪانيزم کي

سخت اسٽيل، بهار جي واپسي، اسٽروڪ 5-10mm

رابطي جو نظام

مکيه برڪر سرڪٽ کان الڳ ٿيل

مضبوط موصليت، 4kV impulse withstand

چڙهڻ

سنيپ-فٽ يا اسڪرو-سوار برڪر گفا ۾

سڀ کان جديد MCCBs تي اوزار مفت تنصيب

پيرا ميٽر

تفصيل

حفاظتي فنڪشن

کڻڻ وارو وولٹیج

0.85 × Un (بريڪر بند ڪري سگھجي ٿو)

گھٽ وولٹیج تي بند ٿيڻ کان روڪي ٿو

ڊراپ آئوٽ وولٹیج

0.35-0.7 × اڻ (سيڊجسٽبل)

undervoltage تي خودڪار سفر

وقت جي دير

0.1s-3s (اليڪٽرانڪ قسم)

وولٹیج ڊپس کان تڪليف ٽرپنگ کي روڪي ٿو

مسلسل فرض

100٪ درجه بندي ٿيل وولٹیج

عام آپريشن دوران ڪوئل مسلسل توانائي ڪئي

رابطي جو قسم

آپريشن

درخواست

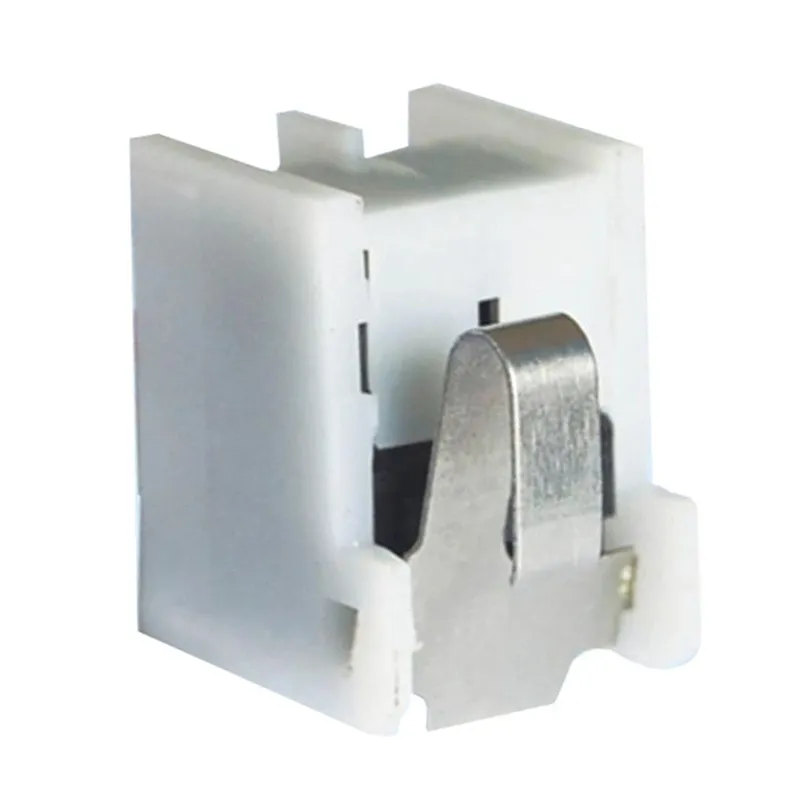

معاون رابطو (AX)

بريڪر مکيه رابطن سان رياست کي تبديل ڪري ٿو

اسٽيٽس اشارو (ON/OFF)، انٽرلاڪنگ، ڪنٽرول سرڪٽس

الارم رابطو (AL)

صرف خودڪار سفر تي هلندي آهي (اوور لوڊ/شارٽ سرڪٽ)

غلطي جو اشارو، الارم پينل، سار سنڀال جي خبرداري

شارٽ سرڪٽ الارم

مخصوص مقناطيسي سفر آپريشن

چونڊيل غلطي جو اشارو

اوورلوڊ الارم

حرارتي سفر جي آپريشن لاء مخصوص

حفاظتي سار سنڀال جو محرڪ

درخواست

رسائي جي جوڙجڪ

ٽيڪنيڪل گهرجن

انضمام

صنعتي خودڪار

شنٽ ٽرپ + 2 × معاون + موٽر آپريٽر

24V ڊي سي ڪنٽرول، تيز آپريشن (<50ms)، پوزيشن موٽڻ

PLC / DCS انضمام، ريموٽ HMI ڪنٽرول

تجارتي عمارتون

UVR + معاون + روٽري هينڊل

230V AC، دروازي جي وچ ۾، padlockable

BMS انضمام، فائر الارم انٽرفيس

ڊيٽا مرڪز

شنٽ ٽرپ + الارم + ڪميونيڪيشن ماڊل

48V DC، بيڪار سگنلنگ، Modbus/BACnet

DCIM سافٽ ويئر، خودڪار لوڊشيڊنگ

صحت جون سهولتون

UVR + 2 × معاون + ڪيئي تالا

ميڊيڪل-گريڊ، اعلي reliability، محدود رسائي

لازمي طاقت جو انتظام، اڪيلائي پينل

قابل تجديد توانائي

شنٽ سفر + سرج تحفظ + وائرلیس

1000V ڊي سي جي صلاحيت، ٻاهرين درجه بندي، ريموٽ نگراني

شمسي اسڪاڊا، توانائي جي انتظام جو نظام

تيل ۽ گئس

ڌماڪي جي پروف لوازمات + UVR + Shunt

ATEX/IECEx تصديق ٿيل، corrosion-مزاحمتي، tropicalized

ايمرجنسي بند سسٽم (ESD)

سامونڊي / آف شور

اڀرندڙ اڀرندڙ UVR + ميڪيڪل انٽلڪ

55 ° C ماحوليات، لوڻ اسپري مزاحمتي، بيڪار

ٻيڙي خودڪار، جنريٽر هم وقت سازي

انفراسٽرڪچر

موٽر آپريٽر + توسيع روٽري + پوزيشن سوئچ

400V AC، بھاري ڊيوٽي، 50,000 سائيڪل زندگي

SCADA سسٽم، ريموٽ ڪنٽرول سينٽر

اسٽيج

عمل جي تفصيل

معيار ڪنٽرول پوائنٽس

ڪوئل ونڊ ڪرڻ

ٽامي جي تار (0.1-0.5mm)، ٽينشن ڪنٽرول سان خودڪار وائنڊ، ويڪيوم وارنش امپريگنيشن

موڙ ڳڻپ ± 1٪، ڊي سي مزاحمت ± 5٪، ڊائيليڪٽرڪ طاقت 2kV / 1 منٽ، موصليت جي مزاحمت > 100MΩ

پلنگر / آرمچر مشين

کولڊ رولڊ اسٽيل يا لوهه پائوڊر دھات سازي، درست پيسڻ، سخت ڪرڻ (HRC 45-55)، مٿاڇري جو علاج

طول و عرض رواداري ± 0.02mm، مٿاڇري ختم Ra 0.8، مقناطيسي پارمميتا > 5000

رابطي جي تعمير

چاندي-نڪل (AgNi 90/10) يا چاندي-ڪيڊيميم آڪسائيڊ (AgCdO)، ٽامي جي گاڏين کي اسٽيمپنگ، ريوٽنگ يا ويلڊنگ

سختي HV 80-120، رابطي جي مزاحمت <50mΩ، ڇڪڻ واري طاقت > 50MPa

هائوسنگ مولڊنگ

PA66 GF30 يا PBT GF30، 280-320 ° سي انجيڪشن، 17.5mm ماڊلرٽي لاءِ DIN ريل مطابقت

طول و عرض رواداري ±0.1mm، ٽريڪنگ انڊيڪس>600V، UL 94 V-0

بهار جي پيداوار

تيل سان ٺهيل ڪاربان اسٽيل SWOSC-V يا اسٽينلیس سٹیل 301، CNC ڪوئلنگ، گرمي علاج

ٿڪل زندگي> 100,000 چڪر، بهار جي شرح ± 10٪، آرام <5٪

ذيلي اسيمبلي

ڪوئل-پلنگر-رابطي جو انضمام، اسٽروڪ ايڊجسٽمينٽ، سنيپ-فٽ ميڪانيزم جي جاچ

آپريٽنگ وولٽيج 0.85-1.1×Un، ٽرپ فورس 2-5N، جوابي وقت <50ms

آخري حساب ڪتاب

Pickup/dropout voltage verification (UVR)، آپريٽنگ وقت جي ماپ (shunt trip)، رابطي جي مزاحمت

100٪ خودڪار جاچ، ڊيٽا لاگنگ، پيچيدگي QR ڪوڊنگ

جزو

مواد جي وضاحت

فراهم ڪندڙ معيار

مکيه خاصيتون

ڪوئل تار

ٽامي جي تار ڪلاس ايف (155 ° سي) يا ڪلاس ايڇ (180 ° سي)

IEC 60317، NEMA MW 35

بريڪ ڊائون وولٽيج> 2kV، سولڊريبلٽي 390 ° C/2s، لچڪدار

مقناطيسي ڪور

Silicon اسٽيل laminations (0.35-0.5mm) يا مضبوط لوهه

IEC 60404-8، JIS C 2552

اعلي permeability، گهٽ coercivity، مسلسل مقناطيسي ملڪيت

پلنگر/ آرمچر

ٿڌي رول ٿيل اسٽيل SPCC يا لوهه پائوڊر (Fe-99٪)

JIS G 3141، MPIF معيار 35

HRC 45-55، مٿاڇري ختم Ra 0.8، سنکنرن جي مزاحمت

رابطا

سلور نڪيل (AgNi 90/10) يا AgCdO

ASTM B152، IEC 60368

چالکائي>90٪ IACS، آرڪ ايرويشن مزاحمت، اينٽي ويلڊنگ

اسپرنگس سان رابطو ڪريو

بيريليم ٽامي (CuBe2 C17200) يا اسٽينلیس سٹیل 301

ASTM B196

ٿڪائي زندگي> 100,000 چڪر، مسلسل دٻاء، سنکنرن جي مزاحمت

هائوسنگ

PA66 GF30 يا PBT GF30، شعاع retardant

IEC 60664-1، UL 94 V-0

ٽريڪنگ انڊيڪس> 600V، گرمي جي مزاحمت 160 ° C، اثر قوت>7 kJ/m²

ٽرمينل

پيتل C36000 يا ٽامي C11000 ٽين تختي سان

ASTM B16/B187

موجوده کثافت 1.0-1.5 A/mm²، ٽوڪ 1.5-2.5Nm

DIN ريل ڪلپ

اسپرنگ اسٽيل 65Mn يا اسٽينلیس سٹیل 304

GB/T 1222، ISO 3506

ڪلمپ فورس 50-100N، 10,000 چڪر ٿڪ، سنکنرن جي مزاحمت

معياري

دائرو

قابل اطلاق گهرجون

IEC 60947-2

گھٽ وولٹیج سوئچ گيئر - سرڪٽ برڪرز

رسيور مطابقت، بريڪر سان هم آهنگ، شارٽ سرڪٽ سان گڏ

IEC 60947-4-1

رابطي وارا ۽ موٽر شروع ڪندڙ

موٽر آپريٽر ڪارڪردگي، ڪنٽرول سرڪٽ گهرجن

IEC 60947-5-1

ڪنٽرول سرڪٽ ڊوائيسز ۽ سوئچنگ عناصر

معاون رابطي جي درجه بندي، برقي برداشت، ٽرمينل نشان

RoHS / پهچ

ماحولياتي تعميل

خطرناڪ مواد جي پابنديون، مادي اعلان

ٽيسٽ ڪيٽيگري

مخصوص ٽيسٽ

قبوليت جي معيار

برقي برداشت

10,000 آپريشنز ريٽيڊ ڪرنٽ تي (AC-15/DC-13)

رابطو لباس <50٪، نه ويلڊنگ، مسلسل آپريشن

مشيني برداشت

100,000 بغير لوڊ آپريشن

<5٪ پيٽرولر drift، ڪابه مشيني ناڪامي

Dielectric خاصيتون

2kV AC/1min (ڪنٽرول سرڪٽس)، 4kV تسلسل

ڪابه خرابي، نه ڦاٽڻ

گرمي پد ۾ اضافو

ريٽيڊ وولٽيج / موجوده تي مسلسل آپريشن

ڪوئل ≤85K (ڪلاس F)، ٽرمينل ≤80K

جھٽڪو ۽ وائبريشن

IEC 60068-2-27 (جھٽڪو)، IEC 60068-2-6 (وائبريشن)

ڪو غلط آپريشن، ڪو نقصان، ٽيسٽ کان پوءِ ڪم ڪندڙ

ماحولياتي

نم گرمي (IEC 60068-2-30)، ٿڌي، خشڪ گرمي

فنڪشنل ڪنڊيشن کان پوء، ڪو به سنکنرن

اي ايم سي

مدافعتي / تابڪاري مداخلت

ڪابه تڪليف آپريشن، EN 60947-2 Annex F

مواد

چڪاس جون شيون

نموني جو منصوبو

سامان

ايناميل تار

قطر، ٽوڙڻ وولٹیج، ڊگھائي، سولڊريبلٽي

AQL 0.65

Micrometer, dielectric tester, tensile machine

مقناطيسي اسٽيل

Permeability، بنيادي نقصان، موصليت ڪوٽنگ

في بيچ

Epstein فريم، سنگل شيٽ ٽيسٽر

سلور رابطا

پاڪائي، سختي، کثافت، طول و عرض

في بيچ

اسپيڪٽرو ميٽر، سختي ٽيسٽر، سي ايم ايم

پلاسٽڪ granules

شيشي جو مواد، viscosity، نمي، flammability

في بيچ

ميلٽ فلو انڊيڪس، ڊي ايس سي، يو ايل 94 اپريٽس

بهار اسٽيل

تناسلي قوت ، ٿڪ جي مزاحمت ، ٺهڻ

في بيچ

تناسلي مشين، ٿڪائي جاچ ڪندڙ

اسٽيشن

ڪنٽرول پيٽرولر

تعدد

طريقو

ڪنول ونڊڻ

موڙ جي ڳڻپ ، ٽنگ ، مزاحمت ، موصل

هر يونٽ

موٽ سان خودڪار واء، ohmmeter

پلنگر مشين

طول و عرض رواداري، سطح ختم، سختي

هر 100 يونٽ

سي ايم ايم، پروفائل ميٽر، سختي ٽيسٽر

رابطو اسيمبلي

ترتيب، دٻاء، مزاحمت، برجنگ معيار

هر 100 يونٽ

قوت گيج، مائڪرو اوهميٽر، XRF

هائوسنگ مولڊنگ

درجه حرارت، دٻاء، طول و عرض جي درستگي

هر چڪر

SCADA مانيٽرنگ، SPC چارٽس

ذيلي اسيمبلي

آپريٽنگ وولٹیج، اسٽرو، جوابي وقت

هر يونٽ

خودڪار ٽيسٽ بينچ، ڊيٽا لاگنگ

ٽيسٽ آئٽم

معياري

نموني سائيز

آپريٽنگ وولٹیج جي حد

0.85-1.1×Un (پک اپ)،>0.2×Un (UVR لاءِ ڊاپ آئوٽ)

100%

جوابي وقت (شنٽ سفر)

<50ms تي درجه بندي ٿيل وولٹیج

100%

رابطي جي مزاحمت

<50mΩ (معاون)، <100mΩ (الارم)

100%

Dielectric withstand voltage

2kV AC/1 منٽ

100%

موصليت جي مزاحمت

> 100MΩ @ 500V ڊي سي

100%

مشيني آپريشن

10 چڪر، هموار، نه لٺ

100%

سنيپ-فٽ مطابقت

نامزد ٿيل MCCB فريم سان ملائڻ

100%

بصري ۽ طول و عرض جي چڪاس

نشان مستقل مزاجي ، ماڊرنٽي

100%

برقي برداشت جي نموني

1,000 آپريشنز درجه بندي ٿيل لوڊ تي

AQL 1.0

پيڪنگ جي سالميت

ڊراپ ٽيسٽ، وائبريشن (ISTA 3A)

في لاٽ

سامان جو درجو

مشين جي وضاحت

فنڪشن

ظرف

ڪوئل ونڊ ڪرڻ

CNC ونڊنگ مشينون (Nittoku / Marsilli) ٽينشن ڪنٽرول سان

سڌائي coil پيداوار

20,000 کنيل / ڏينهن

نشان لڳائڻ ۽ ٺاھڻ

60-ٽن ترقي پسند مرڻ پريس (بروڊرر)

رابطي جي ڇڪڻ، بهار ٺهڻ

30,000 اجزاء / ڏينهن

انجکشن مولڊنگ

80-ٽن thermoplastic پريس (Arburg)

هائوسنگ، ملفوظات، DIN ريل ڪلپس

10,000 هائوسنگ / ڏينهن

اسيمبلي

مزدور اسيمبلي

ذيلي اسيمبلي ، حساب ڪتاب ، جاچ

5,000 لوازمات / ڏينهن في ليڪ

جانچ جو سامان

خودڪار آلات ٽيسٽ بينچ

آپريٽنگ خاصيتون، وقت، برداشت

1,000 يونٽ / ڪلاڪ

مشيني برداشت جا امتحان

100,000 سائيڪل جي تصديق

هڪ ئي وقت ۾ 200 يونٽ

EMC ٽيسٽ چيمبر

مدافعتي / اخراج جاچ

100 يونٽ / ڏينهن

پيداوار جو درجو

مهيني جي صلاحيت

معياري وقت

تڪڙي آرڊر جي صلاحيت

شنٽ ٽرپس (سڀ وولٽيجز)

300,000 يونٽ

4-5 هفتا

3 ڏينهن

Undervoltage Releases

200,000 يونٽ

4-5 هفتا

3 ڏينهن

معاون رابطا

500,000 يونٽ

4-5 هفتا

3 ڏينهن

موٽر آپريٽرز

50,000 يونٽ

4-5 هفتا

5 ڏينهن

ڪميونيڪيشن ماڊلز

30,000 يونٽ

4-5 هفتا

5 ڏينهن

ڊپارٽمينٽ

اهلڪار

ماهر

ذميواريون

آر اينڊ ڊي انجنيئرنگ

5

 انجنيئر

برقياتي مقناطيسي ڊيزائن، رابطي جي فزڪس، ايمبيڊڊ سسٽم، وائرليس ڪميونيڪيشن

نئين آلات جي ترقي، سمارٽ خاصيتون، پيٽرن پورٽ فوليو (30+ پيٽرن)

پروسيسنگ انجنيئرنگ

15 انجنيئر

ڪوئل وائننگ آٽوميشن، پريزين اسٽيمپنگ، پلاسٽڪ مولڊنگ، لين جي پيداوار

پيداوار جي اصلاح، پيداوار جي بهتري (> 99٪)، قيمت جي گھٽتائي

جانچ ۽ تصديق

12 انجنيئر

IEC 60947 تعميل، برداشت جي جاچ، EMC، ماحولياتي تخليق

ٽائپ ٽيسٽنگ ڪوآرڊينيشن، ناڪامي جو تجزيو، سرٽيفڪيشن جو انتظام

ايپليڪيشن انجنيئرنگ

10 انجنيئر

MCCB انضمام، ڪنٽرول سسٽم، BMS/SCADA انٽرفيس

ڪسٽمر ٽيڪنيڪل سپورٽ، سسٽم ڊيزائن، ڪميشن

معيار جي ضمانت

25 ٽيڪنيشن

ISO 9001، IATF 16949، شمارياتي پروسيس ڪنٽرول، ميٽرولوجي

سپلائر آڊٽ، پروسيس آڊٽ، اصلاحي عمل، حساب ڪتاب
