چين پائيدار MCB لوازمات فراهم ڪرڻ وارو

زمرو

لوازمات جو قسم

فنڪشن

ٽيڪنيڪل وضاحتون

ريموٽ آپريشن

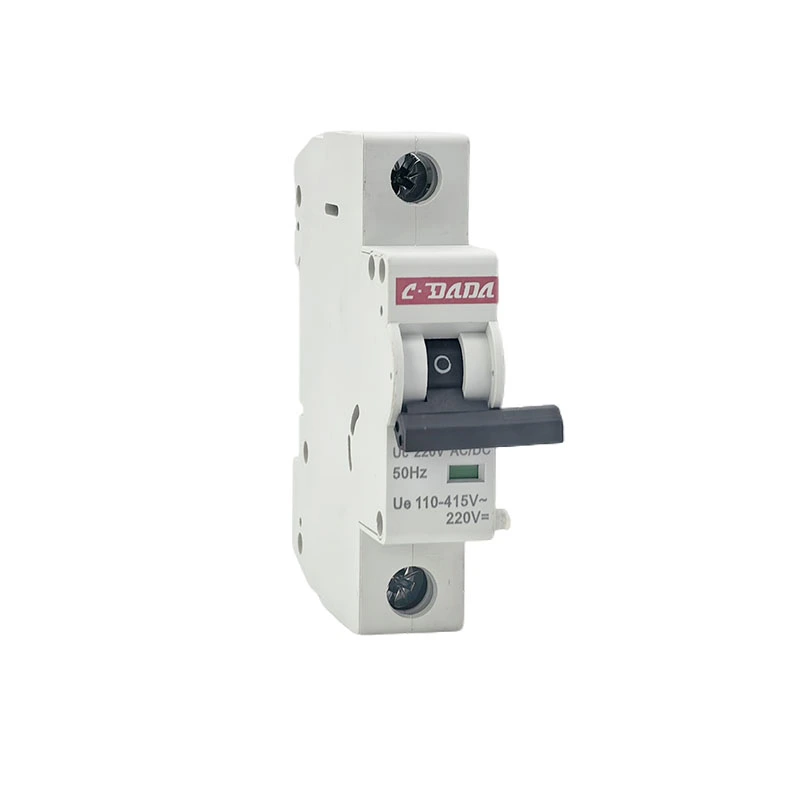

شنٽ ٽرپ (ST)

ٻاهرين وولٹیج سگنل ذريعي ريموٽ ٽرپنگ

AC: 24V، 110V، 230V، 415V؛ ڊي سي: 12V، 24V، 48V، 110V؛ Inrush 200VA (AC)/200W (DC)، مهربند 20VA (AC)/20W (DC)؛ سفر جو وقت <50ms؛ ويڪر: 17.5mm (1 ماڊل)

انڊر وولٽيج رليز (UVR)

خودڪار ٽرپنگ جڏهن وولٹیج حد کان هيٺ ٿي وڃي

کڻڻ: 0.85×Un؛ ڊراپ آئوٽ: 0.35-0.7×Un (35-70٪ درجه بندي)؛ خودڪار بحالي کي روڪيو؛ ويڪر: 17.5mm (1 ماڊل)

Overvoltage ڇڏڻ

سفرون جڏهن وولٹیج محفوظ حدن کان وڌي وڃي

عام طور تي 270-280V AC 230V سسٽم لاءِ؛ overvoltage حالتن جي خلاف حفاظت

موٽر آپريٽنگ ڊيوائس

اليڪٽرڪ چارجنگ ۽ ريموٽ آن / آف آپريشن

230V AC سپلائي، 3-5s آپريٽنگ وقت، دستي اوور رائڊ، پوزيشن راءِ

اسٽيٽس سگنلنگ

معاون رابطو (AX)

بريڪر پوزيشن کي اشارو ڪري ٿو (آن / بند)

1NO + 1NC يا 2NO + 2NC، 6A 230V AC/3A تي 400V AC تي، چانديءَ جو الائي رابطا؛ ويڪر: 9mm (0.5 ماڊل)

الارم رابطو (AL)

سگنل بريڪر جي خرابي سبب ٽرپ

1NO + 1NC، صرف خودڪار سفر تي هلندي آهي (دستي طور بند ناهي)، معاون کان الڳ؛ ويڪر: 9mm (0.5 ماڊل)

غلطي سگنل رابطي

مخصوص غلطي جي قسمن کي اشارو ڪري ٿو

Microswitch تي ٻڌل، اليڪٽرانڪ ٽرپ يونٽن سان گڏ

حفاظت ۽ سلامتي

تالو ڳنڍڻ

لاڪ برڪر کي آن يا آف پوزيشن ۾

قبول ڪري ٿو 2 padlocks سان 4.75mm hasps؛ غير مجاز آپريشن کي روڪيو

لاڪنگ ڪٽ

مخصوص پوزيشن ۾ ٽگل کي محفوظ ڪري ٿو

سار سنڀال لاڪ آئوٽ/ٽيگ آئوٽ (LOTO) طريقيڪار لاءِ

بس بار سسٽم

پن-قسم بس بار

1-مرحلي يا 3-مرحلي سپلائي ڪنيڪشن

1m ڊگھائي، 56 قطبن تائين، 100A درجه بندي، موصل

ڪانٽو-قسم بس بار

گھڻن قطب جي تقسيم

1P، 2P، 3P، 4P ترتيبن لاءِ، پس منظر ڪنيڪٽر موجود آهن

تحفظ ۽ سڃاڻپ

ٽرمينل ڪپڙا

حادثاتي رابطي کي روڪي ٿو

IP20 کان IP40، مرحلو رڪاوٽون، فنگر-محفوظ ڊيزائن

نشان لڳائڻ واري پٽي

سرڪٽ جي سڃاڻپ

13-ماڊل پٽي ليبلنگ لاءِ، سنيپ آن انسٽاليشن

سمارٽ / ڪميونيڪيشن

وائرليس معاون

بلوٽوٽ / وائي فائي جي صورتحال جي نگراني

Tuya ايپ مطابقت، خود طاقتور يا بيٽري، حقيقي وقت جي خبرداري

جزو

فنڪشن

ٽيڪنيڪل تفصيل

برقي مقناطيسي ڪوئل

مقناطيسي فيلڊ ٺاهي ٿو جڏهن توانائي پيدا ٿئي ٿي

AC: Inrush 200VA، سيل ٿيل 20VA؛ ڊي سي: انرش 200W، سيل ٿيل 20W؛ موصليت ڪلاس F (155°C) يا H (180°C)

پلنگر ميڪانيزم

هڙتال واري ٽرپ بار کي ڇڏڻ واري ميڪانيزم کي

سخت اسٽيل، بهار جي واپسي، اسٽروڪ 3-5mm، قوت 2-5N

چڙهڻ

سنيپ-فٽ MCB کاٻي پاسي تي

اوزار مفت تنصيب، ٽرپ بار سان خودڪار ترتيب

اشارو

fascia تي مشيني پرچم

coil آپريشن جو بصري اشارو

پيرا ميٽر

تفصيل

حفاظتي فنڪشن

کڻڻ وارو وولٹیج

0.85 × Un (بريڪر بند ڪري سگھجي ٿو)

غير مناسب وولٹیج تي بندش کي روڪيو

ڊراپ آئوٽ وولٹیج

0.35-0.70 × Un (35-70٪ درجه بندي)

undervoltage تي خودڪار سفر

وقت جي دير

فوري يا 0.1-3s (اليڪٽرانڪ قسم)

لمحاتي ڊپ کان پريشان ٽرپنگ کي روڪي ٿو

مسلسل فرض

100٪ درجه بندي ٿيل وولٹیج

عام آپريشن دوران ڪوئل مسلسل توانائي ڪئي

ويڪر

17.5mm (1 ماڊل)

معياري DIN ريل چڙهڻ

خاصيت

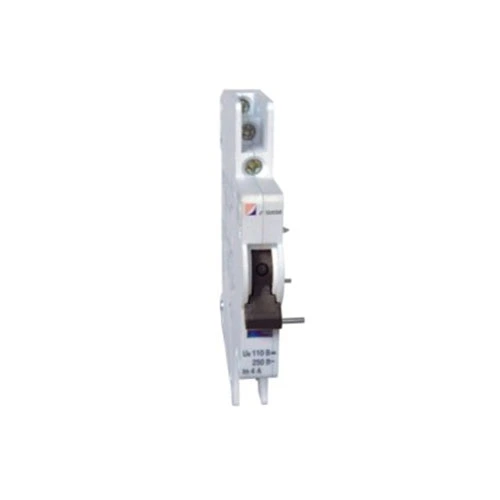

معاون رابطو (AX)

الارم رابطو (AL)

آپريشن

MCB هينڊل پوزيشن سان حالت تبديل ڪريو

صرف خودڪار سفر تي هلندي آهي (اوور لوڊ/شارٽ سرڪٽ)

اشارو

ON/OFF جي حالت

صرف غلط سفر

رابطي جي ترتيب

1NO+1NC يا 2NO+2NC

1NO + 1NC معيار

درجه بندي

6A 230V AC تي، 3A 400V AC تي

6A 230V AC تي، 3A 400V AC تي

ويڪر

9mm (0.5 ماڊل)

9mm (0.5 ماڊل)

درخواست

حالت اشارو، interlocking، ڪنٽرول circuits

غلطي جي الارم، سار سنڀال جي خبرداري، سفر جو اشارو

درخواست

رسائي جي جوڙجڪ

ٽيڪنيڪل گهرجن

انضمام

رهائشي سمارٽ گهر

شنٽ ٽرپ + معاون + وائرلیس ماڊل

230V AC، وائي فائي/بلوٽيوٽ، Tuya ايپ

گھر جي خودڪار، ريموٽ ڪنٽرول، توانائي جو انتظام

تجارتي عمارتون

UVR + معاون + الارم

230V AC، BMS انضمام، فائر الارم انٽرفيس

بلڊنگ مينيجمينٽ سسٽم، ايمرجنسي بند

صنعتي ڪنٽرول

شنٽ ٽرپ + 2 × معاون + موٽر آپريٽر

24V DC، PLC مطابقت، تيز جواب (<50ms)

PLC / DCS ڪنٽرول، مشين جي حفاظت circuits

صحت جون سهولتون

UVR + الارم + Padlock

ميڊيڪل-گريڊ، اعلي reliability، LOTO صلاحيت

ضروري طاقت جو انتظام، سار سنڀال جي حفاظت

ڊيٽا مرڪز

شنٽ ٽرپ + الارم + بس بار سسٽم

48V ڊي سي، اعلي کثافت، ماڊل توسيع

پاور ڊويزن يونٽ (PDUs)، ريموٽ انتظام

قابل تجديد توانائي

شنٽ ٽرپ + اوور وولٽيج ڇڏڻ

1000V ڊي سي سسٽم، آئوٽ ڊور ريٽنگ، تيز بند

شمسي PV سسٽم، توانائي اسٽوريج، انورٽر انضمام

تيل ۽ گئس

ڌماڪي جي پروف لوازمات + UVR

ATEX/IECEx تصديق ٿيل، اڀرندڙ اڀرندڙ

ايمرجنسي بند سسٽم (ESD)، خطرناڪ علائقن

انفراسٽرڪچر

موٽر آپريٽر + معاون + چاٻي تالا

400V AC، بھاري ڊيوٽي، 50,000 سائيڪل زندگي

SCADA سسٽم، ريموٽ ڪنٽرول سينٽر

اسٽيج

عمل جي تفصيل

معيار ڪنٽرول پوائنٽس

ڪوئل ونڊ ڪرڻ

ٽامي جي تار (0.1-0.3mm)، ٽينشن ڪنٽرول سان خودڪار وائنڊ، ويڪيوم وارنش امپريگنيشن

موڙ ڳڻپ ± 1٪، ڊي سي مزاحمت ± 5٪، ڊائيليڪٽرڪ طاقت 2kV / 1 منٽ، موصليت جي مزاحمت > 100MΩ

پلنگر مشين

ٿڌي-رولڊ اسٽيل SPCC يا لوھ پائوڊر دھات سازي، درست پيسڻ، سخت ڪرڻ (HRC 45-55)

طول و عرض رواداري ± 0.02mm، مٿاڇري ختم Ra 0.8، مقناطيسي پارمميتا > 5000

رابطي جي تعمير

چانديءَ جو نڪل (AgNi 90/10) ڇڪڻ، ٽامي جي گاڏين ڏانهن ڇڪڻ، جاميٽري ٺهڻ کي مسح ڪرڻ

سختي HV 80-120، رابطي جي مزاحمت <50mΩ، ڇڪڻ واري طاقت > 50MPa

هائوسنگ مولڊنگ

PA66 GF30 يا PBT GF30، 280-320 ° سي انجيڪشن، 17.5mm ماڊلرٽي نازڪ

طول و عرض رواداري ±0.05mm، ٽريڪنگ انڊيڪس>600V، UL 94 V-0، گرمي جي مزاحمت 160 °C

بهار جي پيداوار

تيل سان ٺهيل ڪاربان اسٽيل SWOSC-V يا اسٽينلیس سٹیل 301، CNC ڪوئلنگ، گرمي علاج

ٿڪل زندگي> 100,000 چڪر، بهار جي شرح ± 10٪، آرام <5٪

ذيلي اسيمبلي

ڪوئل-پلنگر-رابطي جو انضمام، اسٽروڪ ايڊجسٽمينٽ، سنيپ-فٽ ميڪانيزم جي جاچ

آپريٽنگ وولٽيج 0.85-1.1×Un، ٽرپ فورس 2-5N، جوابي وقت <50ms

آخري حساب ڪتاب

Pickup/dropout voltage verification (UVR)، آپريٽنگ وقت جي ماپ (shunt trip)، رابطي جي مزاحمت

100٪ خودڪار جاچ، ڊيٽا لاگنگ، پيچيدگي QR ڪوڊنگ

جزو

مواد جي وضاحت

فراهم ڪندڙ معيار

مکيه خاصيتون

ڪوئل تار

ٽامي جي تار ڪلاس ايف (155 ° سي) يا ڪلاس ايڇ (180 ° سي)

IEC 60317، NEMA MW 35

بريڪ ڊائون وولٽيج> 2kV، سولڊريبلٽي 390 ° C/2s، لچڪدار

مقناطيسي ڪور

Silicon اسٽيل laminations (0.35-0.5mm) يا مضبوط لوهه

IEC 60404-8، JIS C 2552

اعلي permeability، گهٽ coercivity، مسلسل مقناطيسي ملڪيت

پلنگر/ آرمچر

ٿڌي رول ٿيل اسٽيل SPCC يا لوهه پائوڊر (Fe-99٪)

JIS G 3141، MPIF معيار 35

HRC 45-55، مٿاڇري ختم Ra 0.8، سنکنرن جي مزاحمت

رابطا

سلور نڪيل (AgNi 90/10) يا سلور-ڪيڊيميم آڪسائيڊ (AgCdO)

ASTM B152، IEC 60368

چالکائي>90٪ IACS، آرڪ ايرويشن مزاحمت، اينٽي ويلڊنگ

اسپرنگس سان رابطو ڪريو

بيريليم ٽامي (CuBe2 C17200) يا اسٽينلیس سٹیل 301

ASTM B196

ٿڪائي زندگي> 100,000 چڪر، مسلسل دٻاء، سنکنرن جي مزاحمت

هائوسنگ

PA66 GF30 (30٪ گلاس فائبر) يا PBT GF30

IEC 60664-1، UL 94 V-0

ٽريڪنگ انڊيڪس> 600V، گرمي جي مزاحمت 160 ° C، اثر قوت>7 kJ/m²

DIN ريل ڪلپ

اسپرنگ اسٽيل 65Mn يا اسٽينلیس سٹیل 304، زنڪ پلاٽ ٿيل

GB/T 1222، ISO 3506

ڪلمپ فورس 50-100N، 10,000 چڪر ٿڪ، سنکنرن جي مزاحمت

ٽرمينل

پيتل C36000 يا ٽامي C11000 ٽين پلاٽنگ سان (5-8μm)

ASTM B16/B187

موجوده کثافت 1.0-1.5 A/mm²، ٽوڪ 1.5-2.5Nm

معياري

دائرو

قابل اطلاق گهرجون

IEC 60898-1

گھرن ۽ ساڳين تنصيبن لاءِ سرڪٽ ٽوڙڻ وارا

MCBs لاء بنيادي معيار، آلات مطابقت

IEC 60947-5-1

ڪنٽرول سرڪٽ ڊوائيسز ۽ سوئچنگ عناصر

معاون رابطي جي درجه بندي، برقي برداشت، ٽرمينل نشان

IEC 60947-2

گھٽ وولٹیج سوئچ گيئر - سرڪٽ برڪرز

شنٽ ٽرپ / يو وي آر ڪارڪردگي، ڪوآرڊينيشن

EN 60898-1 / EN 60947-5-1

يورپي هم آهنگ نسخو

سي اي مارڪنگ، يورپي يونين مارڪيٽ تائين رسائي

ٽيسٽ ڪيٽيگري

مخصوص ٽيسٽ

قبوليت جي معيار

برقي برداشت

10,000 آپريشنز ريٽيڊ ڪرنٽ تي (AC-15/DC-13)

رابطو لباس <50٪، نه ويلڊنگ، مسلسل آپريشن

مشيني برداشت

100,000 بغير لوڊ آپريشن

<5٪ پيٽرولر drift، ڪابه مشيني ناڪامي

Dielectric خاصيتون

2kV AC/1min (ڪنٽرول سرڪٽس)، 4kV تسلسل

ڪابه خرابي، نه ڦاٽڻ

گرمي پد ۾ اضافو

ريٽيڊ وولٽيج / موجوده تي مسلسل آپريشن

ڪوئل ≤85K (ڪلاس F)، ٽرمينل ≤80K

جھٽڪو ۽ وائبريشن

IEC 60068-2-27 (جھٽڪو)، IEC 60068-2-6 (وائبريشن)

ڪو غلط آپريشن، ڪو نقصان، ٽيسٽ کان پوءِ ڪم ڪندڙ

ماحولياتي

نم گرمي (IEC 60068-2-30)، ٿڌي، خشڪ گرمي

فنڪشنل ڪنڊيشن کان پوء، ڪو به سنکنرن

اي ايم سي

مدافعتي / تابڪاري مداخلت

ڪابه تڪليف آپريشن، EN 60947-5-1

مواد

چڪاس جون شيون

نموني جو منصوبو

سامان

ايناميل تار

قطر، ٽوڙڻ وولٹیج، ڊگھائي، سولڊريبلٽي

AQL 0.65

Micrometer, dielectric tester, tensile machine

مقناطيسي اسٽيل

Permeability، بنيادي نقصان، موصليت ڪوٽنگ

في بيچ

Epstein فريم، سنگل شيٽ ٽيسٽر

سلور رابطا

پاڪائي، سختي، کثافت، طول و عرض

في بيچ

اسپيڪٽرو ميٽر، سختي ٽيسٽر، سي ايم ايم

پلاسٽڪ granules

شيشي جو مواد، viscosity، نمي، flammability

في بيچ

ميلٽ فلو انڊيڪس، ڊي ايس سي، يو ايل 94 اپريٽس

بهار اسٽيل

تناسلي قوت ، ٿڪ جي مزاحمت ، ٺهڻ

في بيچ

تناسلي مشين، ٿڪائي جاچ ڪندڙ

اسٽيشن

ڪنٽرول پيٽرولر

تعدد

طريقو

ڪنول ونڊڻ

موڙ جي ڳڻپ ، ٽنگ ، مزاحمت ، موصل

هر يونٽ

موٽ سان خودڪار واء، ohmmeter

پلنگر مشين

طول و عرض رواداري، سطح ختم، سختي

هر 100 يونٽ

سي ايم ايم، پروفائل ميٽر، سختي ٽيسٽر

رابطو اسيمبلي

ترتيب، دٻاء، مزاحمت، برجنگ معيار

هر 100 يونٽ

قوت گيج، مائڪرو اوهميٽر، XRF

هائوسنگ مولڊنگ

درجه حرارت، دٻاء، طول و عرض جي درستگي

هر چڪر

SCADA مانيٽرنگ، SPC چارٽس

ذيلي اسيمبلي

آپريٽنگ وولٹیج، اسٽرو، جوابي وقت

هر يونٽ

خودڪار ٽيسٽ بينچ، ڊيٽا لاگنگ

ٽيسٽ آئٽم

معياري

نموني سائيز

آپريٽنگ وولٹیج جي حد

0.85-1.1×Un (پک اپ)،>0.2×Un (UVR لاءِ ڊاپ آئوٽ)

100%

جوابي وقت (شنٽ سفر)

<50ms تي درجه بندي ٿيل وولٹیج

100%

رابطي جي مزاحمت

<50mΩ (معاون)، <100mΩ (الارم)

100%

Dielectric withstand voltage

2kV AC/1 منٽ

100%

موصليت جي مزاحمت

> 100MΩ @ 500V ڊي سي

100%

مشيني آپريشن

10 چڪر، هموار، نه لٺ

100%

سنيپ-فٽ مطابقت

نامزد ٿيل MCB فريم سان ملائڻ

100%

بصري ۽ طول و عرض جي چڪاس

17.5mm modularity، نشان ھڻڻ مستقل

100%

برقي برداشت جي نموني

1,000 آپريشنز درجه بندي ٿيل لوڊ تي

AQL 1.0

پيڪنگ جي سالميت

ڊراپ ٽيسٽ، وائبريشن (ISTA 3A)

في لاٽ

سامان جو درجو

مشين جي وضاحت

فنڪشن

ظرف

ڪوئل ونڊ ڪرڻ

CNC ونڊنگ مشينون (Nittoku / Marsilli) ٽينشن ڪنٽرول سان

سڌائي coil پيداوار

20,000 کنيل / ڏينهن

نشان لڳائڻ ۽ ٺاھڻ

60-ٽن ترقي پسند مرڻ پريس (بروڊرر)

رابطي جي ڇڪڻ، بهار ٺهڻ

30,000 اجزاء / ڏينهن

انجکشن مولڊنگ

80-ٽن thermoplastic پريس (Arburg)

هائوسنگ، ملفوظات، DIN ريل ڪلپس

10,000 هائوسنگ / ڏينهن

اسيمبلي خودڪار

روبوٽڪ سيلز (ABB/Fanuc) وژن سسٽم سان

ذيلي اسيمبلي ، حساب ڪتاب ، جاچ

5,000 لوازمات / ڏينهن في ليڪ

جانچ جو سامان

خودڪار آلات ٽيسٽ بينچ

آپريٽنگ خاصيتون، وقت، برداشت

1,000 يونٽ / ڪلاڪ

مشيني برداشت جا امتحان

100,000 سائيڪل جي تصديق

هڪ ئي وقت ۾ 200 يونٽ

EMC ٽيسٽ چيمبر

مدافعتي / اخراج جاچ

100 يونٽ / ڏينهن

پيداوار جو درجو

مهيني جي صلاحيت

معياري وقت

تڪڙي آرڊر جي صلاحيت

شنٽ ٽرپس (سڀ وولٽيجز)

50,000 يونٽ

4-5 هفتا

3 ڏينهن

Undervoltage Releases

20,000 يونٽ

4-5 هفتا

3 ڏينهن

معاون رابطا

10,000 يونٽ

4-5 هفتا

3 ڏينهن

الارم رابطا

50,000 يونٽ

4-5 هفتا

3 ڏينهن

موٽر آپريٽنگ ڊوائيسز

50,000 يونٽ

4-5 هفتا

5 ڏينهن

بس بار سسٽم

1,000 ميٽر

4-5 هفتا

3 ڏينهن

ڊپارٽمينٽ

اهلڪار

ماهر

ذميواريون

آر اينڊ ڊي انجنيئرنگ

5

 انجنيئر

برقياتي مقناطيسي ڊيزائن، رابطي جي فزڪس، IoT انضمام، وائرلیس مواصلات

نئين آلات جي ترقي، سمارٽ خاصيتون، پيٽرن پورٽ فوليو (30+ پيٽرن)

پروسيسنگ انجنيئرنگ

15 انجنيئر

ڪوئل وائننگ آٽوميشن، پريزين اسٽيمپنگ، پلاسٽڪ مولڊنگ، لين جي پيداوار

پيداوار جي اصلاح، پيداوار جي بهتري (> 99٪)، قيمت جي گھٽتائي

جانچ ۽ تصديق

12 انجنيئر

IEC 60898/60947 تعميل، برداشت جي جاچ، EMC، ماحولياتي تخليق

ٽائپ ٽيسٽنگ ڪوآرڊينيشن، ناڪامي جو تجزيو، سرٽيفڪيشن جو انتظام

ايپليڪيشن انجنيئرنگ

10 انجنيئر

MCB انضمام، ڪنٽرول سسٽم، BMS/SCADA انٽرفيس

ڪسٽمر ٽيڪنيڪل سپورٽ، سسٽم ڊيزائن، ڪميشن

معيار جي ضمانت

25 ٽيڪنيشن

ISO 9001، IATF 16949، شمارياتي پروسيس ڪنٽرول، ميٽرولوجي

سپلائر آڊٽ، پروسيس آڊٽ، اصلاحي عمل، حساب ڪتاب
