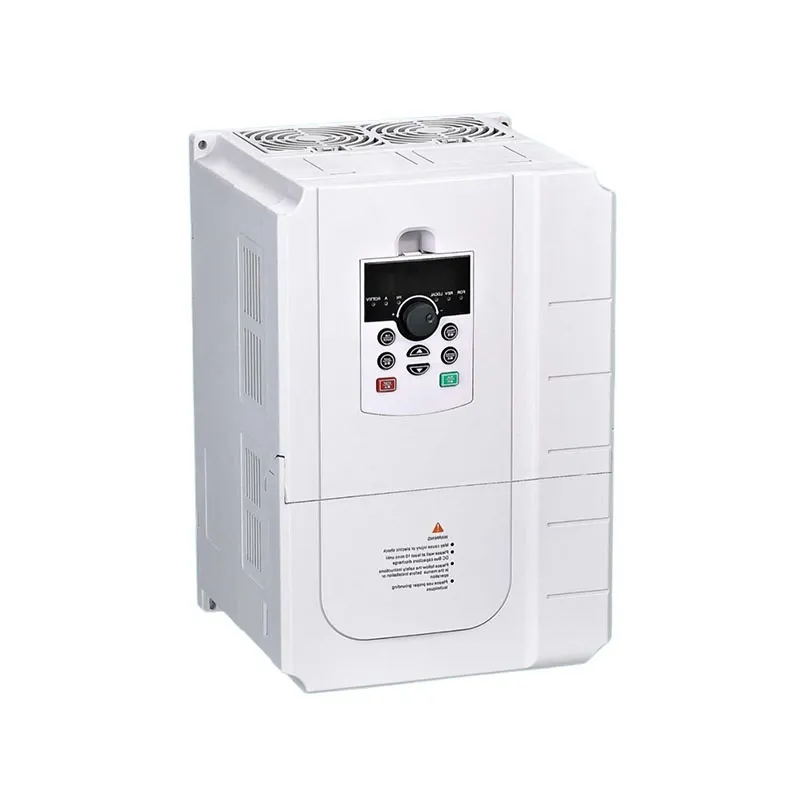

چين معيار DC Inverter فراهم ڪرڻ وارو

درجه بندي

قسم

پاور رينج

اهم خاصيتون

ايپليڪيشن ذريعي

اسٽرنگ انورٽر

1kW - ​​150kW

گھڻن MPPT ان پٽ، 3-مرحلي ٻاھر، تجارتي / رهائشي، 98٪ + ڪارڪردگي

مرڪزي انورٽر

100kW - 10MW+

اڪيلو وڏو يونٽ، يوٽيلٽي اسڪيل، ٽرانسفارمر ملائي، قيمتي-مؤثر في واٽ

Microinverter

250W - 2000W

ماڊل-سطح، في پينل MPPT، وڌايل شيڊنگ رواداري، اعلي اعتبار

هائبرڊ انورٽر

3kW - 50kW

بيٽري اسٽوريج انضمام، ٻه طرفي طاقت جي وهڪري، بيڪ اپ پاور صلاحيت

پاور آپٽميزر

300W - 1000W

DC-DC ڪنورٽر + اسٽرنگ انورٽر، ماڊل سطح جي اصلاح، تيز بندش

ٽوپولوجي طرفان

ٽرانسفارمر تي ٻڌل

1kW - ​​10MW

Galvanic اڪيلائي، مضبوط، ڳري، گھٽ ڪارڪردگي (96-97٪)

بغير ٽرانسفارمر

1kW - ​​250kW

اعلي ڪارڪردگي (98٪+)، لائٽر، لڪيج موجوده انتظام جي ضرورت آهي

ايڇ-پل

سڀ درجه بندي

بنيادي سوئچنگ ٽوپولوجي، PWM ڪنٽرول، سائن ويو آئوٽ

گھڻ-سطح (3-سطح NPC/T-قسم)

10kW - 10MW+

گھٽ سوئچنگ نقصان، بهتر waveform معيار، اعلي وولٹیج جي صلاحيت

ان پٽ وولٹیج طرفان

گھٽ وولٹیج

200V - 500V ڊي سي

رهائشي نظام، سنگل اسٽرنگ ترتيب

وچولي وولٹیج

500V - 1000V ڊي سي

تجارتي نظام، آمريڪا ۾ 1000V NEC حد

هاء وولٹیج

1000V - 1500V ڊي سي

يوٽيلٽي-پيماني تي، 1500V معياري ٿيڻ، BOS خرچ گھٽايو

ٻاھر نڪرندي

اڪيلو مرحلو

1kW - ​​10kW

رهائشي، 230V/120V، 50/60Hz

ٽي مرحلو

5kW - 10MW+

تجارتي / صنعتي، 400V / 480V، گرڊ سان ڳنڍيل

اسٽيج

فنڪشن

ٽيڪنيڪل لاڳو ڪرڻ

ڊي سي ان پٽ اسٽيج

PV صف، فلٽرنگ، تحفظ کان متغير ڊي سي قبول ڪري ٿو

ڊي سي فلٽر ڪئپسيٽر، سرج تحفظ، ريورس پولارٽي تحفظ، ان پٽ وولٽيج مانيٽرنگ

MPPT اسٽيج

بهترين وولٹیج / ڪرنٽ کي ٽريڪ ڪندي طاقت جي اضافي کي وڌايو

بڪ بوسٽ يا بوسٽ ڪنورٽر، پرٽرب ۽ مشاهدو (P&O) يا واڌارو ڪنڊڪٽنس الگورٿم، 99٪+ ٽريڪنگ ڪارڪردگي

DC-AC ڦيرو

اعلي تعدد سوئچنگ استعمال ڪندي DC کي AC ۾ تبديل ڪري ٿو

IGBT يا SiC MOSFET H-پل، PWM ڪنٽرول (2-20kHz)، مئل ٽائيم ڪنٽرول

آئوٽ پٽ فلٽرنگ

تيز تعدد هارمونڪس کي هٽائي ٿو، موج کي هموار ڪري ٿو

LCL يا LC فلٽر، damping resistors، <3% THD

گرڊ ڪنيڪشن

گرڊ، پاور معيار جي تعميل سان هم وقت سازي

مرحلو بند ٿيل لوپ (PLL)، مخالف ٻيٽ جي حفاظت، رد عمل واري طاقت ڪنٽرول

ڪنٽرول ۽ نگراني

سسٽم جو انتظام، ڊيٽا لاگنگ، ڪميونيڪيشن

DSP/MCU ڪنٽرول، Ethernet/WiFi/RS485، ڪلائوڊ مانيٽرنگ، فرم ويئر اپڊيٽ

درخواست

سسٽم سائيز

عام وضاحتون

اهم ضرورتون

رهائشي گرڊ-ٽيڊ

3kW - 20kW

سنگل مرحلو، 98٪ ڪارڪردگي، 2 MPPT، وائي فائي نگراني، 10 سال وارنٽي

ڪمپيڪٽ، خاموش، آسان تنصيب، تيز بندش (NEC 2017)

رهائشي هائبرڊ

5kW - 15kW

48V بيٽري، بيڪ اپ پاور، وقت جي استعمال جي اصلاح، خود استعمال وڌائڻ

UL 9540 (بيٽري)، بيحد منتقلي، 24/7 آپريشن

تجارتي ڇت

20kW - 500kW

ٽي مرحلو، 98.5٪ ڪارڪردگي، 4-12 MPPT، اسٽرنگ مانيٽرنگ، 25 سالن جي ڊيزائن جي زندگي

اعلي اعتبار، گهٽ ۾ گهٽ سار سنڀال، ريموٽ نگراني

تجارتي ميدان- جبل

100kW - 2MW

مرڪزي يا تار، 1500V ڊي سي، پاور لائن ڪميونيڪيشن، IV وکر اسڪيننگ

وڌ ۾ وڌ پيداوار، O&M اصلاح، خطي جي موافقت

يوٽيلٽي-اسڪيل PV

2MW - 10MW+

مرڪزي انورٽرز، 1500V، ايم وي ٽرانسفارمر انضمام، گرڊ ٺاهڻ جي صلاحيت

گھٽ ۾ گھٽ LCOE، 99٪ دستيابي، گرڊ سپورٽ افعال

توانائي اسٽوريج

50kW - 5MW

ٻه طرفي، DC-مربوط يا AC-جوڙ، فريڪوئنسي ريگيوليشن، چوٽي شيڊنگ

گول سفر جي ڪارڪردگي > 90٪، جوابي وقت <1s، سائيڪلنگ جي استحڪام

آف گرڊ / ريموٽ

1kW - ​​100kW

بيٽري تي ٻڌل، ڊيزل جنريٽر انضمام، لوڊ مينيجمينٽ، مائڪرو گرڊ قابل

هاء reliability، خودمختيار آپريشن، انتهائي ماحول رواداري

EV چارجنگ

50kW - 350kW

ڊي سي تيز چارج، V2G صلاحيت، اعلي طاقت جي کثافت، مائع کولنگ

99٪ اپ ٽائم، ادائگي جي انضمام، گرڊ بيلنس سروسز

اسٽيج

عمل جي تفصيل

معيار ڪنٽرول پوائنٽس

پي سي بي اسيمبلي (SMT)

اعلي کثافت مٿاڇري جبل، 0201 اجزاء، BGA پروسيسرز، ليڊ فري سولڊر (SAC305)

AOI انسپيڪشن، BGAs لاءِ ايڪس ري، ICT (ان-سرڪٽ ٽيسٽ)، 100٪ فنڪشنل تصديق

پاور ماڊل اسيمبلي

IGBT/SiC MOSFET die attach, وائر بانڊنگ (Al/Cu), encapsulation, Thermal interface material application

حرارتي مزاحمت <0.5K/W، وائڊ فري ڊائي منسلڪ، بانڊ پل جي طاقت>8g، 100٪ بلاڪنگ وولٽيج ٽيسٽ

ڊي سي لنڪ ڪيپيسٽر انٽيگريشن

فلم ڪيپيسيٽر چڙهڻ، بس بار ڪنيڪشن، ESL/ESR گھٽائڻ

ظرفيت ±5٪، ESR <1mΩ، وولٹیج کي برداشت ڪرڻ 1.5 × ريٽيڊ، 100٪ لڪيج ٽيسٽ

مقناطيسي ونڊ

اعلي تعدد inductors، nanocrystalline يا ferrite cores، جلد اثر گھٽائڻ لاء Litz تار

Inductance ±10%، بنيادي نقصان <2W/kg، hipot test 3kV، جزوي خارج ٿيڻ <10pC

گرمي سنڪ اسيمبلي

ايلومينيم خارج ڪرڻ يا مائع ٿڌي پليٽ، حرارتي پيسٽ / پيڊ ايپليڪيشن، چڙهندڙ ٽوڪ ڪنٽرول

حرارتي مزاحمت <0.3K/W، فليٽ <50μm، يونيفارم پريشر ورڇ

فائنل اسيمبلي

چيسس انضمام، کولنگ فين جي تنصيب، ڊسپلي/ڪميونيڪيشن ماڊلز، وائرنگ هارنس

زميني تسلسل <0.1Ω، ڪليئرنس/ڪريپيج جي تصديق، ٽوڪ مارڪنگ

برن ان ٽيسٽنگ

50 ° C تي 48-72 ڪلاڪ آپريشن، مڪمل لوڊ سائيڪل، حرارتي سائيڪل

ابتدائي ناڪامي جي سڃاڻپ، ٻار جي موت جي اسڪريننگ، <0.5٪ ناڪامي جي شرح

خودڪار فائنل ٽيسٽ

ڪارڪردگي جي ماپ (IEC 61683)، ايم پي پي ٽي جي تصديق، تحفظ فنڪشن ٽيسٽ، گرڊ ڪوڊ تعميل

100٪ جاچ، ڊيٽا لاگنگ، حساب ڪتاب جي سرٽيفڪيٽ، سيريل نمبر جي چڪاس

جزو

مواد جي وضاحت

فراهم ڪندڙ معيار

مکيه خاصيتون

پاور سيمي ڪنڊڪٽرز

Silicon IGBT (1200V-1700V، 200A-600A) يا SiC MOSFET (1200V، 50mΩ)

IEC 60747-9، JEDEC

سوئچنگ فریکوئنسي 2-50kHz، Rds(on) <5mΩ، Tj(max) 175°C، شارٽ سرڪٽ 10μs

گيٽ ڊرائيور

الڳ ٿيل دروازي ڊرائيور ICs، مقناطيسي يا capacitive اڪيلائي

UL 1577، IEC 60747-5

CMTI>100kV/μs، پروپيگيشن دير <100ns، انڊر وولٽيج لاڪ آئوٽ

ڊي سي لنڪ Capacitors

Metallized polypropylene فلم، 400-1500V DC، 100-5000μF

IEC 61071

ESR <1mΩ، ESL <20nH، 100,000 ڪلاڪ زندگي، خود شفا

مقناطيسي (Inductors)

Nanocrystalline يا ferrite cores، Litz تار (Cu)

IEC 60404-8، IEC 60317

بنيادي نقصان <2W/kg تي 100kHz، Bsat>1.2T، Curie temp>200°C

گرمي پد

المونيم 6063-T5 يا ٽامي، anodized يا nickel-plated

ASTM B221

حرارتي چالکائي 200W/mK، مٿاڇري جي خرابي Ra 1.6، سنکنرن جي مزاحمت

حرارتي انٽرفيس

مرحلو تبديل ڪرڻ وارو مواد يا سلڪون گريس، 0.5-3W/mK

ASTM D5470

حرارتي مزاحمت <0.5K·cm²/W، ڊگھي مدت جي استحڪام، ڪو پمپ آئوٽ ناهي

ڪنٽرول PCBs

FR-4 TG170 يا اعلي-Tg، 4-12 پرت، وسرندڙ سون

IPC-6012، UL 796

Tg>170°C، CTI>600V، رڪاوٽ ڪنٽرول ±10%

MCUs/DSPs

ARM Cortex-M4/M7 يا وقف ٿيل ڊي ايس پي، 100-400MHz

IEC 60730 (فعال حفاظت)

SIL 2 قابل، هارڊويئر FPU، ECC ياداشت، گرمي پد -40 ° C کان + 85 ° C

ملفوظات

المونيم مرڻ-ڪاسٽ ADC12 يا اسٽيل، پائوڊر-coated

ISO 12944، IEC 60529

IP65 ٻاهرين درجه بندي، C3/C4 سنکنرن جي مزاحمت، IK08 اثر

ڳنڍيندڙ

MC4 DC لاءِ، Harting for AC، RJ45 ڪميونيڪيشن لاءِ

IEC 62852، UL 6703

IP68، 30A لڳاتار، 1000V DC، 25-سال UV مزاحمت

معياري

دائرو

قابل اطلاق گهرجون

IEC 62109-1/-2

فوٽووولٽڪ پاور سسٽم ۾ استعمال لاء پاور ڪنورٽرز جي حفاظت

عام گهرجون (حصو 1) ۽ خاص ضرورتون انورٽرز لاءِ (حصو 2)

IEC 61683

فوٽووولٽڪ سسٽم - پاور ڪنڊيشنر - ڪارڪردگي کي ماپڻ جو طريقو

معياري ڪارڪردگي جي ماپ، ايم پي پي ٽي ڪارڪردگي، قبوليت جي معيار

IEC 62116

يوٽيلٽي-انٽرنيڪٽڊ فوٽووولٽڪ انورٽرز- جزائر جي روڪٿام جي قدمن جو ٽيسٽ طريقيڪار

مخالف جزائر تحفظ جي تصديق

IEC 61727

Photovoltaic نظام - يوٽيلٽي انٽرفيس خاصيتون

گرڊ ڪنيڪشن گهرجون، طاقت جي معيار

IEC 60068-2

ماحولياتي جاچ

حرارتي سائيڪل، نم گرمي، مشيني دٻاء

IEC 61000-6-2/-6-4

EMC مدافعتي ۽ اخراج

صنعتي ماحول جي استحڪام، رهائشي / تجارتي اخراج

ٽيسٽ ڪيٽيگري

مخصوص ٽيسٽ

قبوليت جي معيار

حفاظت ۽ تحفظ

اوور وولٽيج جي درجي، آلودگي جي درجي، صاف ڪرڻ / creepage

CAT III/IV، PD2/3، 8mm ڪليئرنس 1000V تي

برقي جھٽڪو جي خلاف تحفظ (IP درجه بندي)

IP20 گھٽ ۾ گھٽ (انڊور)، IP65 (ٻاهر)

زميني تسلسل

<0.1Ω

موصليت جي مزاحمت

> 1MΩ 500V DC تي

حرارتي ڪارڪردگي

مڪمل لوڊ تي گرمي پد جي واڌ ٽيسٽ

درجه بندي ڪيل حدن کان هيٺ اجزاء جي درجه حرارت، Tj < Tj (max) - 25K

حرارتي سائيڪل (-40 ° C کان + 85 ° C، 100 سائيڪل)

ڪابه مشيني ناڪامي، نه پيٽرولر drift> 5٪

ڪارڪردگي جي ماپ (IEC 61683)

يورو ڪارڪردگي (η) تي 5٪، 10٪، 20٪، 30٪، 50٪، 100٪ لوڊ

>97% اسٽرنگ انورٽرز لاءِ، >98.5% پريميئم ماڊلز لاءِ

وڌ ۾ وڌ ڪارڪردگي بهتر آپريٽنگ پوائنٽ تي

>98% (بغير ٽرانسفارمر)، >96% (ٽرانسفارمر تي ٻڌل)

MPPT ڪارڪردگي

جامد>99.5%، متحرڪ>98%

ماحولياتي

نم گرمي (40°C/93%RH، 96h يا 21 ڏينهن)

فنڪشنل ڪنڊيشن کان پوء، ڪو به سنکنرن

لوڻ جي مٽي (IEC 60068-2-52، شدت 2)

ڪابه سنکنرن حفاظت يا ڪم کي متاثر نه ڪندي

UV نمائش (ٻاهرين ملفوظات لاءِ)

مشيني خاصيتن جي ڪابه خرابي ناهي

اي ايم سي

Electrostatic discharge (ESD) 8kV رابطو/15kV هوا

ڪابه خرابي ناهي، حفاظتي خطرو ناهي

تابڪاري مدافعت (10V/m، 80MHz-6GHz)

ٽيسٽ دوران آپريشنل

هلندڙ اخراج (CISPR 11/16)

رهائشي لاءِ ڪلاس بي حدون، صنعتي لاءِ ڪلاس اي

گرڊ ڪوڊ جي تعميل

اينٽي آئلينڊنگ (IEC 62116)

2s اندر سفر، غير ڳولڻ وارو علائقو <5٪

گھٽ وولٹیج سواري ذريعي (LVRT)

وولٹیج ڊيپس دوران ڳنڍيل رکو

رد عمل جي طاقت جي صلاحيت

ضرورت مطابق VARs جي فراهمي / جذب ڪريو

مواد

چڪاس جون شيون

نموني جو منصوبو

سامان

IGBT/SiC ماڊلز

بلاڪنگ وولٹیج، Rds (آن)، سوئچنگ خاصيتون، بصري معائنو

100٪ ATE ٽيسٽ

وکر ٽريسر، حرارتي رڪاوٽ ٽيسٽر، ايڪس ري

ڊي سي لنڪ capacitors

ظرفيت، ESR، ESL، لڪيج موجوده، dissipation عنصر

في بيچ + 100٪ ايندڙ

LCR ميٽر، موصليت ٽيسٽر، اي سي پل

مقناطيسي ڪور

پارگميتا، بنيادي نقصان، B-H وکر، طول و عرض رواداري

في بيچ

B-H تجزيه ڪندڙ، امڪاني تجزيه ڪندڙ

PCBs

پرت جي ڳڻپ، رڪاوٽ، سولڊريبلٽي، آئنڪ صفائي

في بيچ + نموني جاچ

سي ايم ايم، ٽي ڊي آر، آئن ڪروميٽوگرافي

گرميءَ جو ٻوٽو

حرارتي مزاحمت، لوڻ، سطح ختم، طول و عرض

في بيچ

حرارتي انٽرفيس ٽيسٽر، سي ايم ايم، پروفائيل ميٽر

اسٽيشن

ڪنٽرول پيٽرولر

تعدد

طريقو

SMT لڳائڻ

اجزاء جي پوزيشن، واقفيت، سولڊر پيسٽ حجم

100٪ AOI

خودڪار بصري معائنو

ريفلو سولڊرنگ

درجه حرارت جي پروفائيل (اڳوڻي گرم، سوڪ، ريفلو، ٿڌو)، چوٽي 245 ° C

هر بورڊ

حرارتي پروفائلنگ، ايڪس ري معائنو

پاور ماڊل اسيمبلي

مرو منسلڪ voids، تار بانڊ طاقت، حرارتي انٽرفيس

هر ماڊل

اسڪيننگ صوتي مائڪرو اسڪوپي، پل ٽيسٽر

فائنل اسيمبلي

Torque قدر، ڪيبل جي رستي، صاف ڪرڻ جي فاصلي، گرائونڊنگ

هر يونٽ

خودڪار ھدايت اسيمبلي، torque مانيٽرنگ

سافٽ ويئر لوڊشيڊنگ

فرم ويئر ورزن، پيٽرولر سيٽنگون، ڪميونيڪيشن پروٽوڪول

100%

خودڪار پروگرامنگ، چيڪسم جي تصديق

ٽيسٽ آئٽم

معياري

نموني سائيز

ان پٽ / آئوٽ وولٽيج / موجوده درستگي

پڙهڻ جو ±1٪

100%

ڪيترن ئي لوڊ پوائنٽن تي ڪارڪردگي (IEC 61683)

>97٪ يورو ڪارڪردگي

100%

MPPT ٽريڪنگ جي درستگي

جامد>99.5%، متحرڪ>98%

100%

تحفظ جي فنڪشن جي تصديق (OV، UV، OC، OT، زميني غلطي)

مقرر وقت اندر سفر

100%

موصليت جي مزاحمت (ان پٽ-آئوٽ، ان پٽ-گرائونڊ، آئوٽ-گرائونڊ)

> 1MΩ @ 1000V ڊي سي

100%

Dielectric برداشت (هاء برتن)

2kV AC يا 3kV DC، 60s

100%

زميني تسلسل

<0.1Ω

100%

لڪيج موجوده (ٽچ ڪرنٽ، حفاظتي موصل موجوده)

<3.5mA AC، <10mA DC

100%

EMC اڳ ۾ تعميل (منظم اخراج)

ڪلاس A/B جون حدون

AQL 1.0

برن ان ٽيسٽ (48 ڪلاڪ تي 50 ° سي، مڪمل لوڊ)

<0.5٪ ناڪامي جي شرح

100%

پيڪنگ جي سالميت (ڊراپ، کمپن، اونچائي)

ISTA 3E، ASTM D4169

في لاٽ

سامان جو درجو

مشين جي وضاحت

فنڪشن

ظرف

ايس ايم ٽي لائنون

تيز رفتار چونڊ ۽ جاءِ (ASM SIPLACE، 100,000 CPH)

اجزاء جي جڳهه، 01005 کان 50 × 50mm

500,000 PCBs / مهينو

ريفلو اوون

10-زون نائٽروجن ريفلو (Heller، Rehm)

ليڊ فري سولڊرنگ، پروفائل ڪنٽرول ±2 ° سي

300,000 PCBs / مهينو

پاور ماڊل اسيمبلي

ويڪيوم سولڊرنگ، وائر بانڊنگ (K&S، ASM)

IGBT/SiC ماڊل منسلڪ، الٽراسونڪ بانڊنگ

50,000 ماڊيول / مهينو

خودڪار جاچ

اي ٽي سسٽم (ڪروما، اين ايڇ ريسرچ)

100٪ فنڪشنل، ڪارڪردگي، تحفظ ٽيسٽ

10,000 يونٽ / ڏينهن

برن ان چيمبرز

هلندڙ ماحولياتي چيمبرز (ESPEC، Weiss)

48-72h برن-ان، تھرمل سائيڪلنگ

5,000 يونٽ هڪ ئي وقت ۾

EMC جاچ

3m/10m anechoic چيمبر، منعقد ٿيل EMI ليب

قبل از تعميل ۽ سرٽيفڪيشن جاچ

50 يونٽ / هفتي

ماحولياتي جاچ

حرارتي جھٽڪو، لوڻ اسپري، UV، IP جاچ

IEC 60068-2، IEC 60529 تعميل

100 يونٽ / هفتي

پيداوار جو درجو

مهيني جي صلاحيت

معياري وقت

تڪڙي آرڊر جي صلاحيت

رهائشي اسٽرنگ انورٽرز (3-10kW)

10,000 يونٽ

4-5 هفتا

5 ڏينهن

ڪمرشل اسٽرنگ انورٽر (20-150kW)

5,000 يونٽ

4-5 هفتا

7 ڏينهن

مرڪزي انورٽر (500kW-3MW)

500 يونٽ

6-8 هفتا

3 هفتا

هائبرڊ انورٽرز (5-20kW)

30,000 يونٽ

4-5 هفتا

7 ڏينهن

Microinverters (300-2000W)

200,000 يونٽ

2-3 هفتا

5 ڏينهن

ڊپارٽمينٽ

اهلڪار

ماهر

ذميواريون

آر اينڊ ڊي انجنيئرنگ

5

انجنيئر

پاور اليڪٽرانڪس، ڪنٽرول سسٽم، ايمبيڊڊ سافٽ ويئر، حرارتي انتظام، گرڊ انضمام

نئين پيداوار جي ترقي، ٽوپولوجي جدت، پيٽرن پورٽ فوليو (100+ پيٽرن)

پروسيسنگ انجنيئرنگ

30 انجنيئر

SMT، پاور ماڊل اسيمبلي، خودڪار جاچ، انڊسٽري 4.0

پيداوار جي اصلاح، پيداوار جي بهتري (> 99٪)، قيمت جي گھٽتائي

جانچ ۽ تصديق

25 انجنيئر

IEC 62109, IEC 61683, گرڊ ڪوڊ, EMC, reliability Engineering

قسم جي جاچ، سرٽيفڪيشن جو انتظام، ناڪامي جو تجزيو، تيز زندگي جي جاچ

ايپليڪيشن انجنيئرنگ

20 انجنيئر

PV سسٽم ڊيزائن، توانائي اسٽوريج، گرڊ انضمام، O&M

ڪسٽمر ٽيڪنيڪل سپورٽ، سسٽم ڊيزائن، ڪميشن، ٽريننگ

معيار جي ضمانت

40 ٽيڪنيشن

ISO 9001، ISO 14001، IATF 16949، شمارياتي عمل ڪنٽرول

سپلائر آڊٽ، پروسيس آڊٽ، ميٽرولوجي ليبارٽري، اصلاحي عمل
