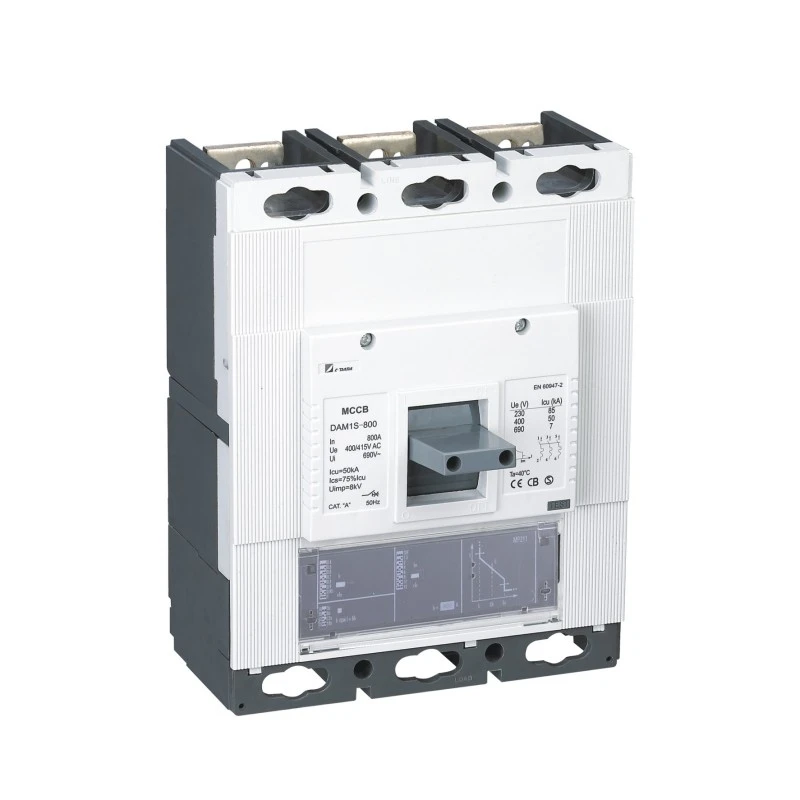

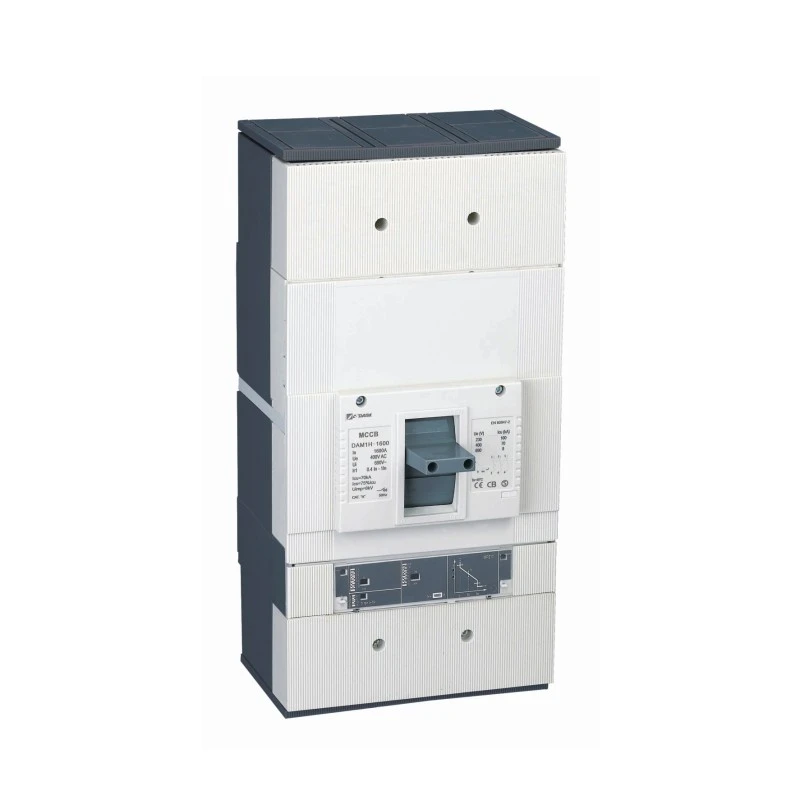

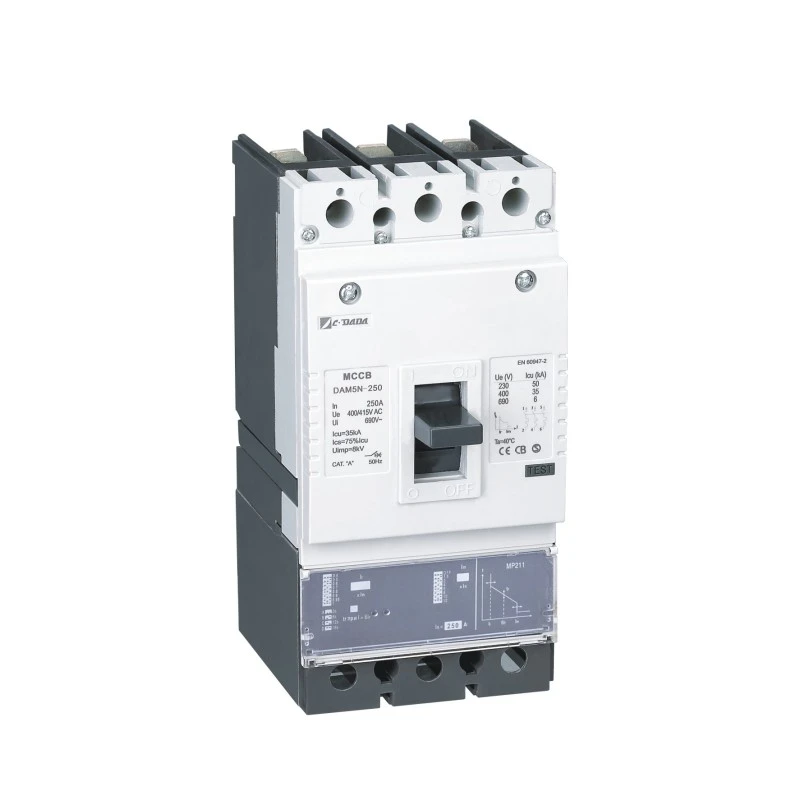

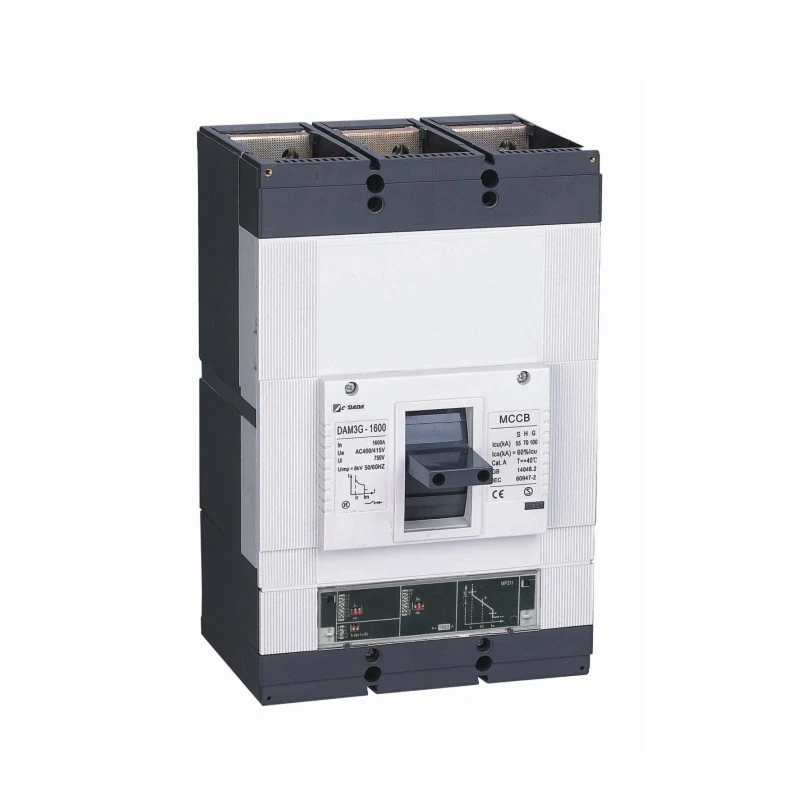

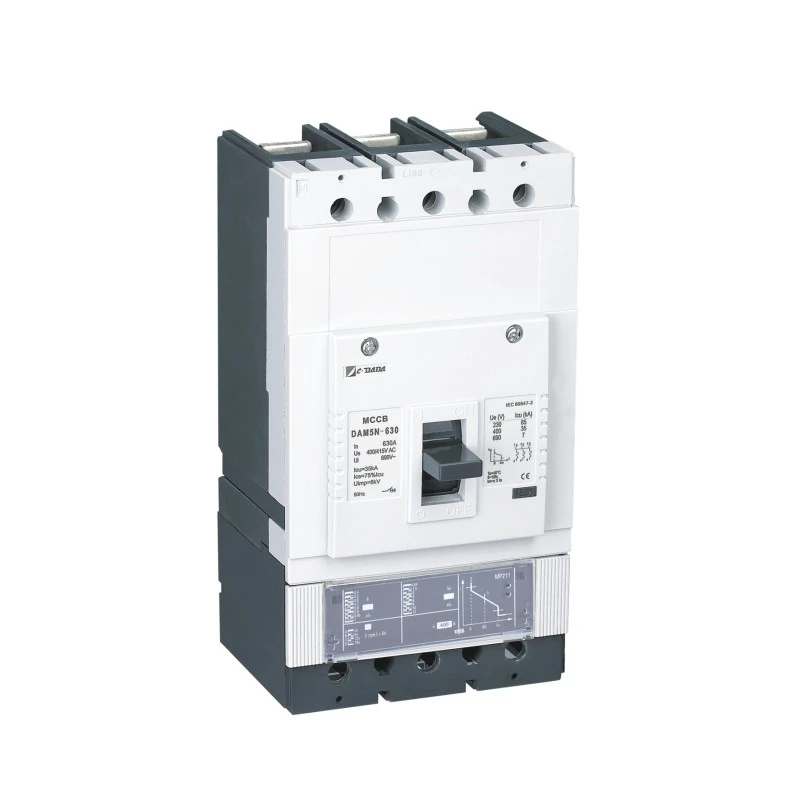

اليڪٽرانڪ قسم جو ٺهيل ڪيس سرڪٽ برڪر

جديد پاور سسٽم لاءِ جيڪي سڌائي، ذهانت ۽ اعتبار جو مطالبو ڪن ٿا، شنگھائي DADA اليڪٽرڪ ڪمپني، LTD پاران اليڪٽرڪ ٽائپ مولڊڊ ڪيس سرڪٽ بريڪر. گھٽ-وولٹیج تحفظ ۾ هڪ نئون معيار مقرر ڪري ٿو. روايتي حرارتي-مقناطيسي بريڪن جي برعڪس، هي ذهين MCCB هڪ مائڪرو پروسيسر تي ٻڌل اليڪٽرانڪ ٽرپ يونٽ استعمال ڪري ٿو انتهائي درست، پروگرام جي قابل اوورڪرنٽ تحفظ فراهم ڪرڻ لاءِ- محيطي جي درجه حرارت جي وهڪري کان بچاءُ.

40٪ کان 100٪ ان (تھرمل) ۽ 1.5 × کان 12 × ان (مقناطيسي) تائين ترتيب ڏيڻ واري سيٽنگن سان، اهو ڊيٽا سينٽرن، صنعتي پلانٽس، اسپتالن، ۽ قابل تجديد توانائي سسٽم ۾ پيچيده ڪوآرڊينيشن لاءِ بي مثال لچڪ پيش ڪري ٿو. 100A کان 1600A تائين 400V/415V تي درجه بندي ڪئي وئي آهي، اهو ڪمپيڪٽ ڊيزائن کي ترقي يافته ڪارڪردگي سان گڏ ڪري ٿو- ۽ انتهائي خرابين دوران ناڪام-محفوظ سڌو سفر شامل ڪري ٿو، جيتوڻيڪ اليڪٽرانڪس ناڪام ٿي وڃي.

اهم وضاحتون

ماڊل: CDADA DAM2 / DE سيريز (اليڪٽرانڪ قسم جو ٺهيل ڪيس سرڪٽ برڪر)

قسم: اليڪٽرانڪ ٺهيل ڪيس سرڪٽ برڪر

پولس: 3P / 4P

درجه بندي وولٽيج (Ue): 400V / 415V AC

موجوده درجه بندي (ان ۾): 100A - 1600A

ٽرپ يونٽ: مائڪرو پروسيسر تي ٻڌل اليڪٽرانڪ رليز

حرارتي ترتيب (Ir): 40٪ - 100٪ جي اندر

مقناطيسي ترتيب (Im): 1.5 × - 12 × اندر

فائدا

★ وسيع رينج: 100A کان 1600A (AC)

★ ڪمپيڪٽ طول و عرض

★ ترتيب ڏيڻ واري حرارتي سيٽنگ (40-100٪) اندر.

★ ترتيب ڏيڻ واري مقناطيسي سيٽنگ (1.5-12 ڀيرا) اندر.

★ سفر جي بٽڻ جي روزي کي دٻايو.

★ الڳ مکيه ۽ arcing رابطن

★ لوازمات جي وسيع رينج.

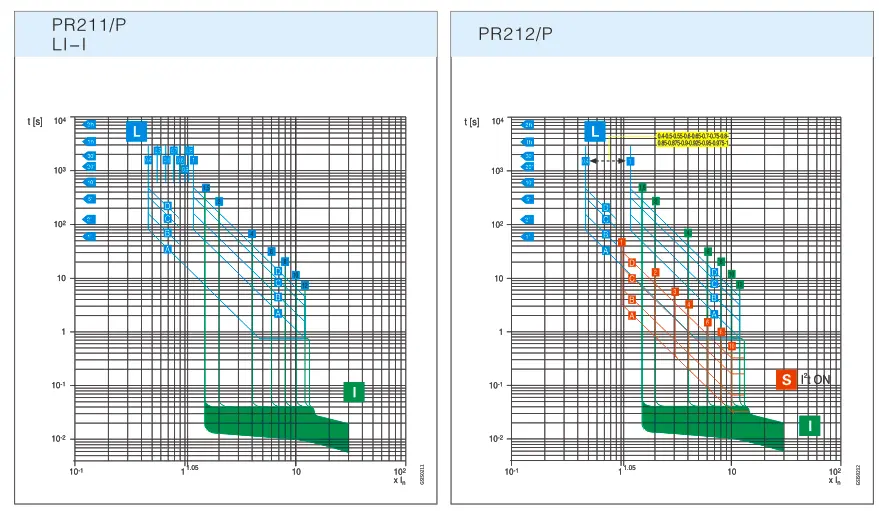

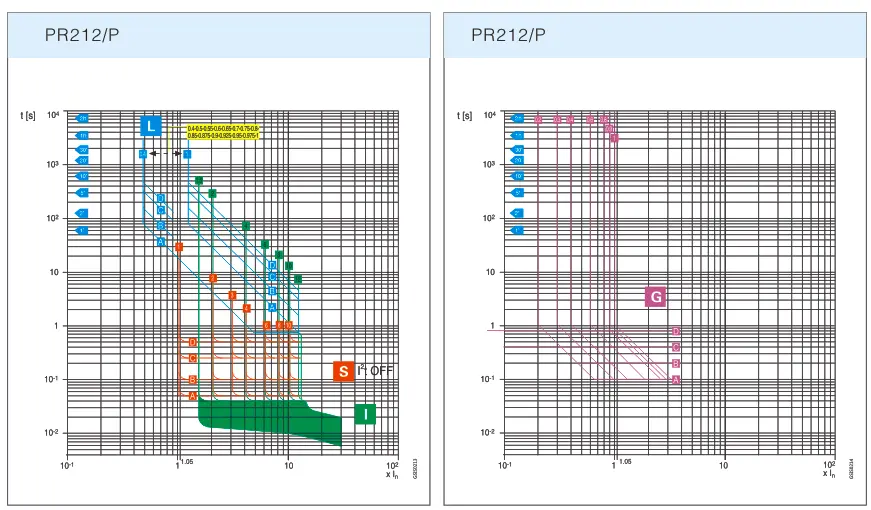

اليڪٽرانڪ ڇڏڻ جي خصوصيت وکر

اليڪٽرڪ پيٽرولر

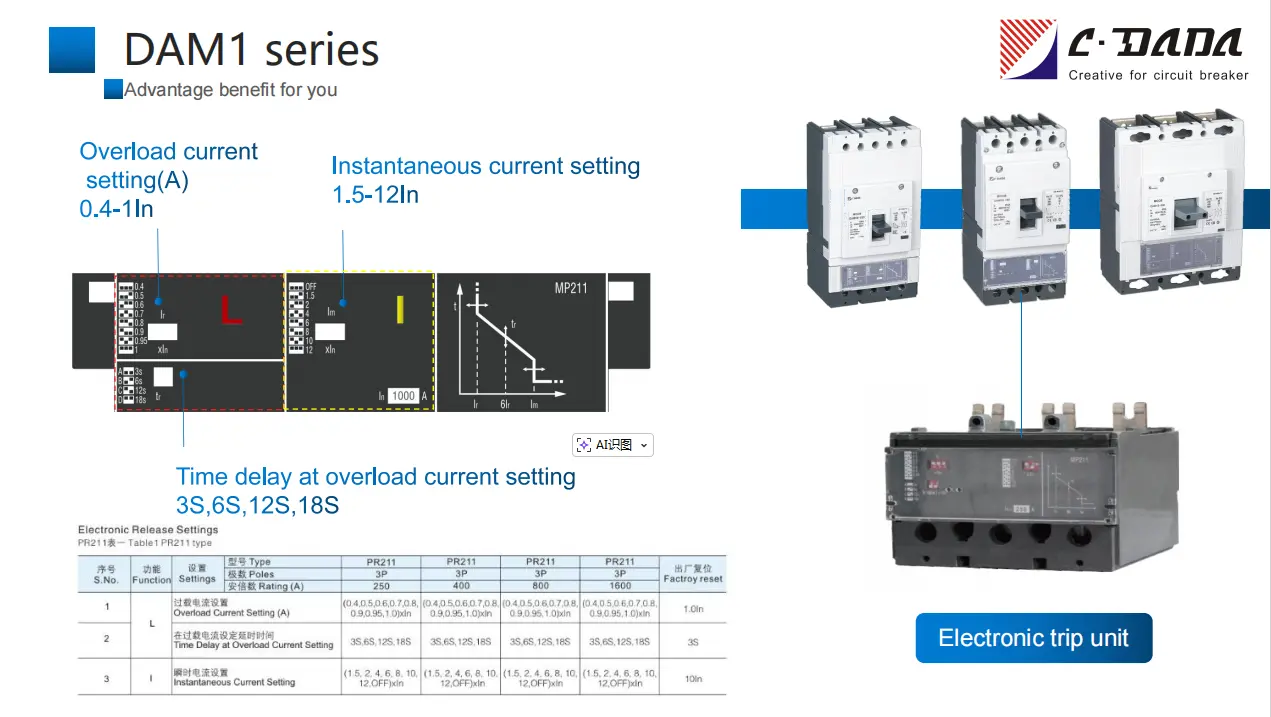

ٽيبل 1 PR211 قسم

S. No.

فنڪشن

سيٽنگون

قسم

پي آر 211

پي آر 211

پي آر 211

پي آر 211

فيڪٽري ري سيٽ

قطب

3 پي

3 پي

3 پي

3 پي

درجه بندي (A)

250

400

800

1600

1

L

اوور لوڊ موجوده سيٽنگ (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0 ۾

2

اوورلوڊ موجوده سيٽنگ تي وقت جي دير

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس

3

I

فوري موجوده سيٽنگ

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 ۾

ٽيبل 2 PR212 قسم

S. No.

فنڪشن

سيٽنگون

قسم

پي آر 212

پي آر 212

پي آر 212

پي آر 212

فيڪٽري ري سيٽ

قطب

3 پي

3 پي

3 پي

3 پي

درجه بندي (A)

250

400/630

800

1600

1

L

اوور لوڊ موجوده سيٽنگ (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 ۾

2

اوورلوڊ موجوده سيٽنگ تي وقت جي دير

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس، 6 ايس، 12 ايس، 18 ايس

3 ايس

3

S

مختصر - سرڪٽ موجوده سيٽنگ (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1، 2، 3، 4، 6، 8، 10، بند) xIn

(1، 2، 3، 4، 6، 8، 10، بند) xIn

(1، 2، 3، 4، 6، 8، 10، بند) xIn

6 ۾

4

شارٽ سرڪٽ جي موجوده سيٽنگ تي وقت جي دير

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.1 ايس

5

I

فوري موجوده سيٽنگ

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10 ۾

6

G

گرائونڊ فالٽ موجوده سيٽنگ (A)

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9, 1.0, OFF)xIn

1.0 ۾

7

گرائونڊ فالٽ سيٽنگ تي وقت جي دير

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.4 ايس

8

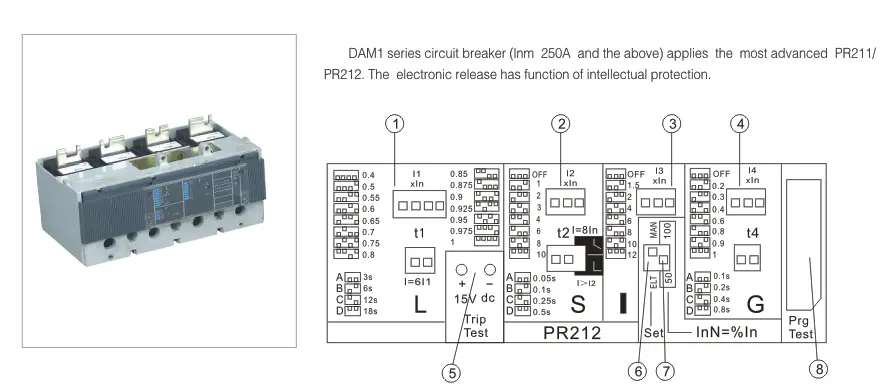

اليڪٽرڪ يا اليڪٽرڪ پيٽرول سيٽ جي چونڊ

فنڪشن سيٽ (سوئچ ELT/MAN)

9

صفر لائن جي ڊپ سوئچ جي پيٽرولن کي ترتيب ڏيڻ لاء استعمال ڪيو ويو

InN =٪ اندر، سوئچ 50/100

10

ڪنيڪشن ماپڻ واري ڊوائيس لاءِ ساکٽ

پينل ساکٽ

CDADA Electronic MCCB ڇو چونڊيو؟

★ سچي ڄاڻ، نه صرف خودڪار
مائڪرو پروسيسر مسلسل موجوده موج جي شڪلن جو تجزيو ڪري ٿو، صحيح معکوس-وقت، مقرر وقت، ۽ فوري تحفظ کي چالو ڪري ٿو- گرمي يا عمر جي سببن جي بغير بغير.

★ ناڪام-محفوظ ڊيزائن
ايستائين جو اليڪٽرانڪ سرڪٽ ناڪام ٿئي ٿو، هڪ سڌي برقي مقناطيسي لچ سخت شارٽ سرڪٽ جي دوران بريڪر جي سفر کي يقيني بڻائي ٿي- IEC 60947-2 حفاظت جي بيڪار ضرورتن کي پورو ڪندي.

★ اعليٰ هم آهنگي
الٽرا وائڊ ايڊجسٽمينٽ رينجز (40-100% Ir، 1.5-12× Im) اپ اسٽريم/ڊائون اسٽريم ڊوائيسز سان ڀرپور ڪوآرڊينيشن جي اجازت ڏين ٿا- آئوٽيج زون کي گھٽ ڪرڻ.

★ مستقبل جو ثبوت انفراسٽرڪچر
بلڊنگ مينيجمينٽ سسٽم (BMS) يا سمارٽ گرڊز ۾ انضمام لاءِ اختياري ڪميونيڪيشن ماڊلز (Modbus RTU، Profibus) سان مطابقت.

★ عالمي معيار، مقابلي واري قيمت
شنگھائي ۾ ISO 9001 تحت ٺاهيل، بين الاقوامي سرٽيفڪيشن سان- ايشيائي قيمت جي ڪارڪردگي تي يورپي سطح جي ڪارڪردگي پيش ڪري ٿي.

★ اسان وٽ 15 انجنيئرن جي هڪ وقف ٽيم آهي جيڪا پراڊڪٽ ڊولپمينٽ، بهتري ۽ ڪسٽمائيزيشن تي مرکوز آهي.

مثالي ايپليڪيشنون

ڊيٽا مرڪز: صحيح چونڊ ٽرپنگ سان گڏ ڪيسڪڊنگ ناڪامي کي روڪيو

اسپتالون: لائف سپورٽ سسٽم لاءِ بي ترتيب بجلي کي يقيني بڻايو وڃي

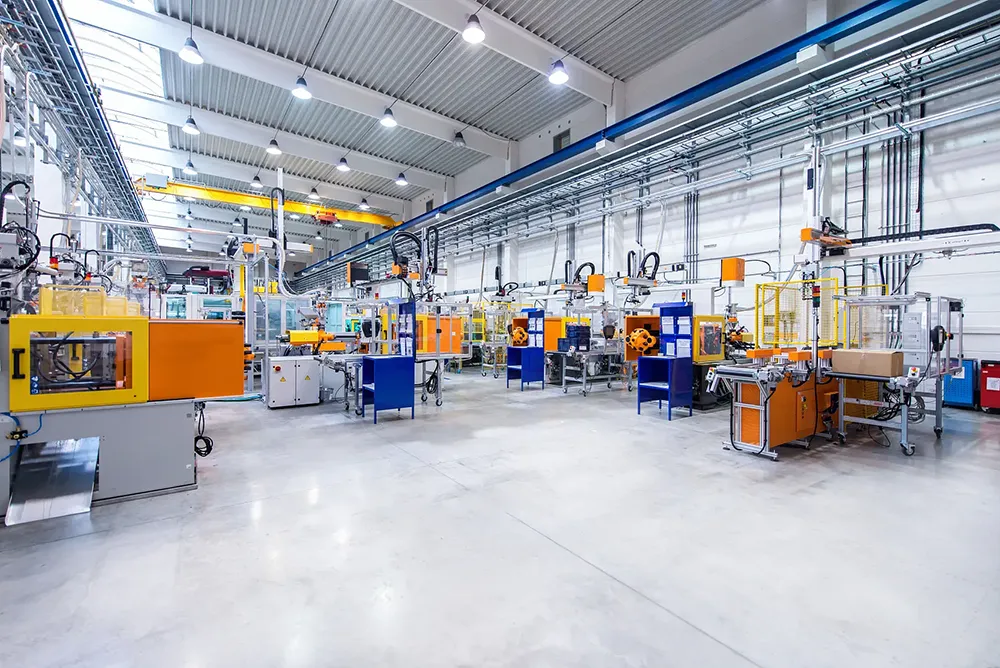

صنعتي آٽوميشن: VFDs، نرم شروعات ڪندڙ، ۽ روبوٽڪس سان همراه ڪريو

شمسي/ونڊ فارمز: تبديل ٿيندڙ نسل جي پروفائلز کي اپنائڻ

سمارٽ تجارتي عمارتون: توانائي جي نگراني کي بغير اضافي ميٽرن جي فعال ڪريو

اڪثر پڇيا ويندڙ سوال (FAQ)

Q1: ڇا هڪ برقي MCCB کي حرارتي-مقناطيسي کان مختلف بڻائي ٿو؟

A1: اليڪٽرڪ ٽائيپ مولڊڊ ڪيس سرڪٽ برڪرز هڪ مائڪرو پروسيسر استعمال ڪن ٿا موجوده تجزيي لاءِ ۽ ٽرڪ ٽرپ کي اعليٰ درستگي سان. اهي محيطي درجه حرارت کان متاثر نه آهن، وسيع ترتيب جي حدن کي پيش ڪن ٿا، ۽ لوڊ ڊيٽا لاگنگ مهيا ڪري سگھن ٿا- بيميٽل/سولينائيڊ-بنياد تھرمل-مقناطيسي قسمن جي برعڪس.

Q2: ڇا 1600A اليڪٽرانڪ MCCB 4-قطب جي ترتيب ۾ موجود آهي؟

A2: ها- 250A کان 1600A تائين سڀ CDADA اليڪٽرانڪ MCCBs ٻنهي 3P ۽ 4P ورزن ۾ موجود آهن.

Q3: ڇا ٿيندو جيڪڏهن اليڪٽرانڪ ٽرپ يونٽ شارٽ سرڪٽ دوران ناڪام ٿئي؟

A3: بريڪر ۾ هڪ ميڪيڪل بيڪ اپ شامل آهي: انتهائي فالٽ وهندڙن (>12×In) دوران، هڪ مقناطيسي لچ سڌي طرح کولڻ جي شروعات ڪري ٿي- حفاظت کي يقيني بڻائي ٿي جيتوڻيڪ اليڪٽرانڪس آف لائن سان به.

Q4: ڇا مان حقيقي وقت جي موجوده قدرن جي نگراني ڪري سگهان ٿو؟

A4: ها—اليڪٽرانڪ ٽرپ يونٽ فوري، وڌ ۾ وڌ، منٽ، ۽ سراسري موجوده وقت تي چونڊيل وقت ونڊوز (مثال طور، 24h) ڏيکاري ٿو، توانائي جي انتظام لاءِ مفيد.

Q5: CDADA کي ٻين ذھني MCCB برانڊن تي ڇو چونڊيو؟

A5: CDADA پيش ڪري ٿو:

● صحيح ٻٽي-رينج جي ترتيب ڏيڻ جي صلاحيت (ڪيترائي مقابلا Im کي ≤10× تائين محدود ڪن ٿا)

● ناڪام-محفوظ ميڪيڪل بيڪ اپ (سڀ ”اليڪٽرانڪ“ MCCB وٽ هي ناهي)

● ٺهڪندڙ سائيز — بغير ڦيرڦار جي ميراثي پينلز کي پورو ڪري ٿو

● مضبوط عالمي سرٽيفڪيشن پورٽ فوليو (ASTA, KEMA, CE)

● انگريزي ۾ ٽيڪنيڪل سپورٽ سان OEM-دوست قيمت
