موجوده موجوده تحفظ سان بقايا موجوده سرڪٽ برڪرز لاءِ هڪ عملي گائيڊ

هڪ RCBO ڇا آهي؟

هڪآر سي بي او- بقايا ڪرنٽ سرڪٽ بريڪر اوور ڪرنٽ تحفظ سان - ھڪڙو گھٽ وولٽيج حفاظتي ڊوائيس آھي جيڪو اوورلوڊ تحفظ، شارٽ سرڪٽ جي تحفظ ۽ بقايا ڪرنٽ (ليڪيج) جي چڪاس کي ھڪڙي ٺهيل يونٽ ۾ گڏ ڪري ٿو. ڪمپيڪٽ هائوسنگ جي اندر، هڪ حرارتي-مقناطيسي ٽرپ ميڪانيزم اوورلوڊس ۽ شارٽ سرڪٽس کي سنڀاليندو آهي، جڏهن ته هڪ صفر-ترتيب وارو ڪرنٽ ٽرانسفارمر مسلسل لائيو ۽ غير جانبدار ڪنڊڪٽرز ۾ وهندڙ ڪرنٽ جو مقابلو ڪندو آهي. جڏهن فرق ريٽيڊ ريزيڊيوئل ڪرنٽ (IΔn) کان وڌي وڃي ٿو، ڊيوائس مليس سيڪنڊن اندر ٽرپ ڪري ٿي، ليڪج ڪرنٽ کان اڳ سپلائي بند ڪرڻ سان ماڻهن کي نقصان پهچي سگهي ٿو يا باهه لڳي سگهي ٿي.

جڏهن هڪ RCBO چونڊڻ لاءِ: فائنل ذيلي سرڪٽس جن کي ٻنهي جي ضرورت آهي موجوده تحفظ ۽ ذاتي لڪيج کان تحفظ - ٻاهرين رسيپٽيڪل، ايپلائنس سرڪٽس، گيراج، بيسمينٽ، غسل خانو ۽ ٻيون نم يا آساني سان پهچندڙ هنڌ.

DABL-63 RCBO طبقي سان تعلق رکي ٿو: هڪ ڊوائيس، ٽي تحفظات - واحد-مرحلي گهريلو فائنل سرڪٽس لاءِ سڀ کان وڌيڪ اسپيس- ۽ قيمت-موثر انتخاب.

صحيح RCBO کي ڪيئن چونڊيو؟

1. ريٽيڊ ڪرنٽ (ان ۾): سرڪٽ جي لڳاتار لوڊ سان ملائي، هيڊ روم سان گڏ اپلائنسز جي انرش ڪرنٽ لاءِ (مثال طور 40A معياري گھربل سامان سرڪٽ کي ڍڪي ٿو).

2. بريڪنگ ظرفيت (ICn): انسٽاليشن پوائنٽ تي امڪاني شارٽ سرڪٽ ڪرنٽ کان وڌيڪ هجڻ گھرجي؛ 6kA عام رهائشي ۽ هلڪي تجارتي غلطي جي سطح کي ڍڪيندو آهي.

3. پولس: 1P+N سنگل فيز فائنل سرڪٽس لاءِ ڪمپيڪٽ DIN-ريل ماؤنٽنگ سان.

4. ٽرپنگ جي خصوصيت: C-وکر (5–10× ۾) عام گهرن ۽ سامان جي لوڊ لاءِ؛ حساس اليڪٽرانڪس لاء بي وکر؛ موٽر شروع ڪرڻ لاء ڊي وکر.

5. معيار ۽ سرٽيفڪيشن: IEC/EN 61009-1 تعميل ۽ سي اي مارڪنگ بين الاقوامي منصوبن لاءِ بيس لائين آھن.

6. ايپليڪيشن: آئوٽ ڊور ريسپيڪلز، اپلائنس سرڪٽس ۽ گيراج/بيسمينٽ لائٽنگ کي عام انڊور سرڪٽس کان وڌيڪ حساسيت جي ضرورت ٿي سگھي ٿي.

ڇا هڪ چڱي طرح بيان ڪيل RCBO وانگر ڏسڻ ۾ اچي ٿو

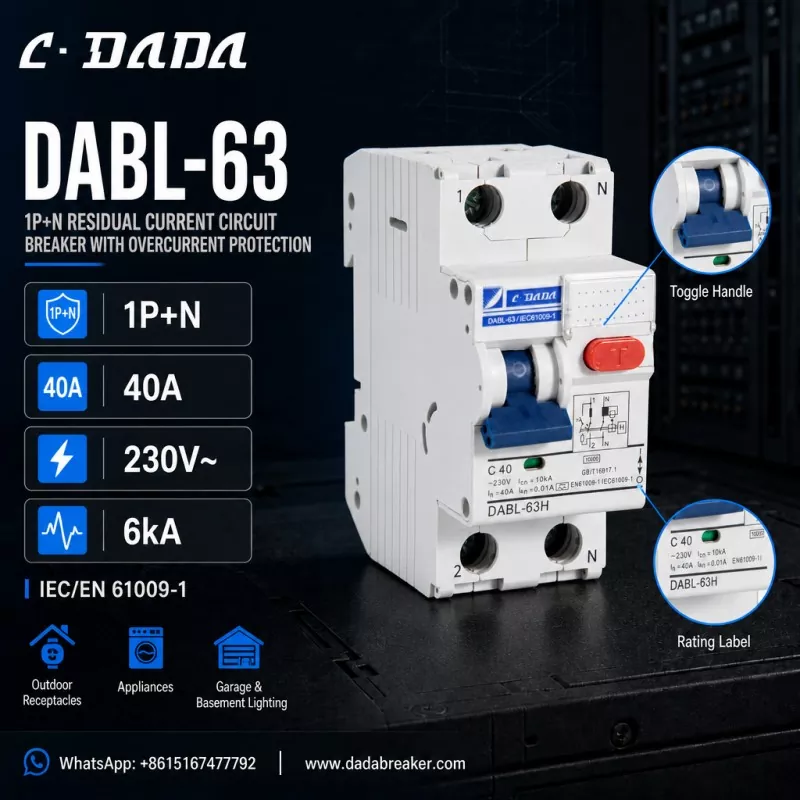

هن ڪنڪريٽ ٺاهڻ لاء، DABL-63 مان غور ڪريوC·DADA اليڪٽرڪ، هڪ 1P+N بقايا موجوده سرڪٽ بريڪر مٿان موجوده تحفظ سان جيڪو واضع ڪري ٿو ته هن ڊوائيس جي درجي ۾ ڇا ڏسڻ گهرجي: 1P+N ترتيب

● لائيو پول سوئچ ٿيل ۽ غير جانبدار پٺيان، معياري DIN-ريل ورهائڻ واري بورڊ لاءِ ڪمپيڪٽ 40A ريٽيڊ ڪرنٽ (ان ۾)

● C-وکر ٽرپنگ سان (C40) 230V ~ ريٽيڊ وولٽيج

● 6kA ٽوڙڻ جي گنجائش (ICN)

● IΔn = 0.01A (10mA) اعلي حساسيت بقايا موجوده تحفظ

● IEC/EN 61009-1 تعميل

● وقتي فنڪشنل چيڪن لاءِ ريڊ ٽي ٽيسٽ بٽڻ، ٽرمينلز جو نشان 1/2/N، ريٽنگ ليبل ۽ سرڪٽ ڊاگرام هائوسنگ تي ڇپيل

● ٻاھرين رسيپٽيڪل، گھر جي سامان، گيراج ۽ بيسمينٽ جي روشني لاءِ ٺاھيو ويو

هن وضاحت جي پويان منطق

هڪ 40A، 1P+N فريم سان گڏ 10mA اعليٰ حساسيت واري رسي واري تحفظ سان گڏ رهائشي فائنل سرڪٽ جي اڪثريت کي ڍڪي ٿو: 40A عام اپلائنس ۽ ساڪٽ سرڪٽس جي لوڊ سان ملندو آهي، 1P+N ڊيوائس کي ڀرپور ڊسٽريبيوشن بورڊز لاءِ ڪمپيڪٽ رکي ٿو، ۽ 10mA - پرسنل پرت جي اضافي تحفظ جي ضرورت آهي، جتي 10mA پرسنل پرت جي حساسيت جي ضرورت آهي. نم علائقن ۽ ٻارن جي چوڌاري.

FAQ

سوال: آر سي بي او ڇا آهي؟

A: هڪ RCBO - باقي موجوده سرڪٽ بريڪر اوور ڪرنٽ تحفظ سان - هڪ ري سيٽ ٽيبل لو-وولٽيج حفاظتي ڊوائيس آهي جيڪو اوور لوڊ تحفظ، شارٽ سرڪٽ تحفظ ۽ بقايا ڪرنٽ (ليڪيج) تحفظ کي هڪ يونٽ ۾ گڏ ڪري ٿو، عام طور تي فائنل سرڪٽ لاءِ 63A تائين.

عبرت: هڪ RCBO ۽ هڪ MCB جي وچ ۾ ڇا فرق آهي؟

ج: هڪ ايم سي بي صرف اوورلوڊ ۽ شارٽ سرڪٽ تحفظ فراهم ڪري ٿو. هڪ RCBO مٿي تي بقايا ڪرنٽ (ليڪيج) جي نشاندهي شامل ڪري ٿو، سرڪٽ کي ختم ڪري ٿو جڏهن لڪيج موجوده IΔn کان وڌي وڃي ٿي - ماڻهن کي تحفظ ڏيڻ ۽ برقي باهه کي روڪڻ.

سوال: IΔn = 10mA جو مطلب ڇا آھي؟

A: IΔn درجه بندي ٿيل بقايا آپريٽنگ موجوده آهي. 10mA هڪ اعلي-حساسيت واري درجه بندي آهي: ڊوائيس ٽرپ ڪري ٿو جڏهن لڪيج موجوده 10mA تائين پهچي ٿي، 30mA عام-مقصد جي درجه بندي کان تيز ذاتي تحفظ فراهم ڪري ٿي.

ق: DABL-63 RCBO ڇا آهي?

A: DABL-63 هڪ 1P+N باقي رهيل موجوده سرڪٽ بريڪر آهي جيڪو C·DADA اليڪٽرڪ- 40A، C-وکر، 230V~، 6kA بريڪنگ ظرفيت ۽ 10mA هاءِ-سنسٽيٽيٽي ليڪيج تحفظ، IEC/EN 61009-1 سان مطابقت رکندڙ، آئوٽ ڊور هائوسنگ بيس ۽ آئوٽ ڊور گارڊن لاءِ اپلائيزيشن ۽ آئوٽ ڊور گارڊن لاءِ.
