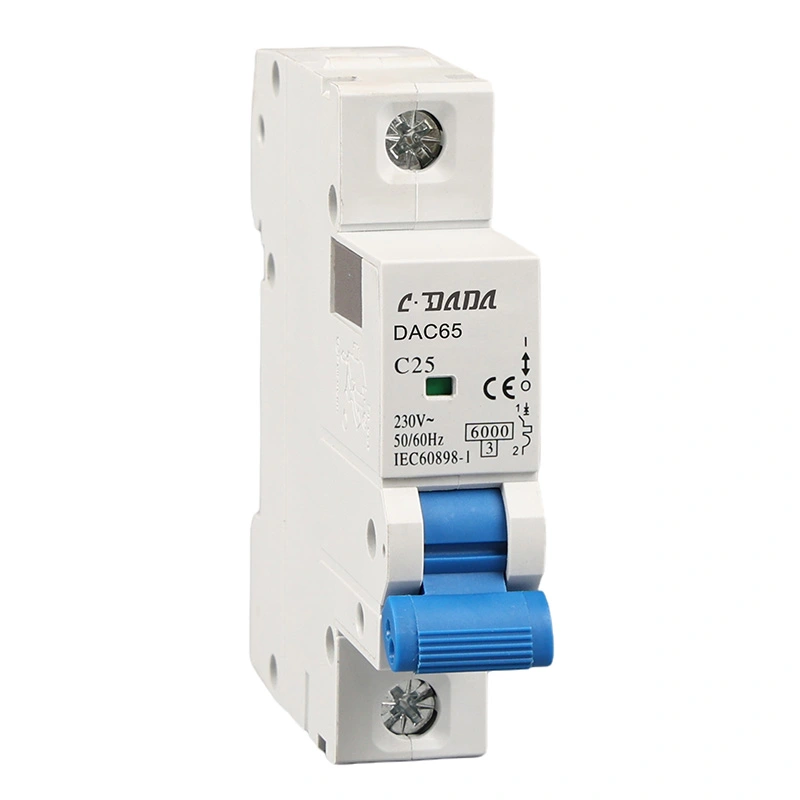

چين پروفيشنل مينيچر سرڪٽ برڪر فيڪٽري

درجه بندي

قسم

موجوده حد

اهم خاصيتون

ٽرپنگ جي خاصيت (وکر)

قسم B

0.5A - 63A

3-5×فوري سفر ۾، گهٽ انرش لوڊ (روشني، مزاحمتي گرمائش)

قسم سي

0.5A - 125A

5-10 × سفر ۾، اعتدال پسند انشش (موٽر، ايئر ڪنڊيشنر، ننڍو سامان)

قسم ڊي

0.5A - 63A

10-20 × سفر ۾، تيز رفتار (ٽرانسفارمر، وڏي موٽر، ويلڊنگ سامان)

قسم K

0.5A - 63A

8-12 × سفر ۾، تجارتي / صنعتي موٽر لوڊ

قسم Z

0.5A - 40A

2-3 × سفر ۾، حساس اليڪٽرانڪ سامان، سيمي ڪنڊڪٽر تحفظ

قطب جي جوڙجڪ

اڪيلو قطب (SP)

0.5A - 63A

سنگل فيز سرڪٽس ۾ مرحلو تحفظ

ڊبل پول (DP)

0.5A - 63A

مرحلو + غير جانبدار تحفظ، عام سفر بار

ٽرپل پول (TP)

0.5A - 125A

ٽي-مرحلي تحفظ، صنعتي ورڇ

چار قطب (4P)

0.5A - 125A

Three-phase + neutral, common trip mechanism

ٽوڙڻ جي صلاحيت

معياري (ايس)

3kA - 6kA

گھربل تنصيب، گھٽ غلطي جي سطح جا نيٽ ورڪ

وڌايو ويو (H)

10kA

تجارتي عمارتون، وچولي غلطي جي سطح

اعليٰ (جي)

15kA - 25kA

صنعتي مکيه، اعلي غلطي جي گنجائش

چڙهڻ جو معيار

DIN ريل (IEC 60715)

سڀ درجه بندي

35mm مٿين ٽوپي ريل (TH35)، جلدي سنيپ-آن تنصيب

پينل جبل

0.5A - 63A

اسڪرو مقرر ٿيل بنياد، ورثي تنصيب

فنڪشن

عمل جو اصول

ٽيڪنيڪل پيٽرولر

اوور لوڊ تحفظ (حرارتي)

Bimetallic پٽي گرمي جي توسيع

1.05×۾: ڪو به سفر ناهي (2h)، 1.3×۾: سفر ≤1h (In≤32A)، ≤2h (ان ۾>32A)، 1.45×ان ۾: سفر <1h

شارٽ سرڪٽ تحفظ (مقناطيسي)

Solenoid پلنگر فوري طور تي

قسم B: 3-5 × ۾، قسم سي: 5-10 × ۾، قسم ڊي: 10-20 × اندر، <20ms آپريشن

Isolation فنڪشن

مثبت رابطي جي جدائي

IEC 60898-1 في آئسوليشن لاءِ مناسب، رابطي جي فرق جي تصديق

سفر جو اشارو

مشيني پرچم/ونڊو

الڳ ON / OFF پوزيشن، سفر کان آزاد ميڪانيزم غلطي تي بند ٿيڻ کان روڪي ٿو

انسٽاليشن ماحول

مخصوص ايپليڪيشن

عام وضاحتون

رهائشي عمارتون

لائٽنگ سرڪٽس، ساکٽ آئوٽليٽ، HVAC، واٽر هيٽر

6A-32A قسم B/C، 6kA Icn، DIN ريل چڙهڻ

تجارتي آفيسون

تقسيم بورڊ، ڪمپيوٽر جو سامان، يو پي ايس سرڪٽ

10A-63A قسم سي، 10kA Icn، 4-قطب 3-مرحلي لاءِ

پرچون ۽ مهمان نوازي

دڪان جي روشني، ريفريجريشن، باورچی خانه جو سامان

16A-40A قسم سي، 10kA، ملٽي قطب لاءِ عام سفر

صنعتي ڪنٽرول پينل

مشين جا اوزار، موٽر ڪنٽرول سرڪٽ، خودڪار

10A-63A قسم ڊي، 15kA، اعلي ميڪيڪل برداشت

انفراسٽرڪچر

ميٽرو اسٽيشنون، ايئرپورٽ، اسپتالون، ڊيٽا مرڪز

32A-125A قسم سي، 25kA، موجوده حد بندي ڪلاس 3

قابل تجديد توانائي

شمسي تارن جي حفاظت، بيٽري سسٽم، انورٽرز

10A-63A DC-درجه بندي (IEC 60898-2)، 250V/500V/1000V DC

سامونڊي ۽ آف شور

ٻيڙي جي ورڇ، آف شور پليٽ فارم

اڀرندڙ (T2)، corrosion-مزاحمتي، 55 ° C محيط

اسٽيج

عمل جي تفصيل

معيار ڪنٽرول پوائنٽس

هائوسنگ انجيڪشن مولڊنگ

تيز اثر وارو ٿرموپلاسٽڪ (PA66، PBT) 30٪ گلاس فائبر سان، 280-320 ° C پگھلڻ جي درجه حرارت، 800-1200 بار انجيڪشن پريشر

طول و عرض رواداري ±0.05mm، اثر قوت>7 kJ/m²، ٽريڪنگ انڊيڪس>600V، UL 94 V-0 flammability

رابطو ڪريو اسٽيمپنگ ۽ پليٽنگ

سلور نڪيل (AgNi 90/10) يا سلور-ڪيڊيميم آڪسائيڊ رابطا، ترقي پسند مرڻ واري اسٽيمپنگ، بيرل پليٽنگ 8-12μm چاندي

سختي HV 80-120، رابطي جي مزاحمت <100μΩ، پليٽ ٿلهي XRF جي تصديق

Bimetallic عنصر جي پيداوار

Inconel/pasivated اسٽيل جامع، سڌائي رولنگ، deflection خاصيتن لاء گرمي علاج

گھٽتائي جي شرح 0.15-0.25mm/°C، حساب ڪتاب 20°C جي حوالي سان، ±3% بيچ تسلسل

مقناطيسي ڪوئلي جي پيداوار

ٽامي جي تار (0.3-0.8mm قطر)، خودڪار وائنڊنگ، ويڪيوم وارنش جي امپريشن

موڙ ڳڻپ ±1٪، ڊي سي مزاحمت ±5٪، موصلي جي مزاحمت > 100MΩ

آرڪ چيٽ اسيمبلي

اسٽيل ورهائيندڙ پليٽون (0.5mm)، سيرامڪ آرڪ گرڊ، بهتر ڪيل ڊيونائيزنگ چيمبر جاميٽري

مقناطيسي وهڪري جي تصديق، ڊائيليڪٽرڪ طاقت 2.5kV، طول و عرض ± 0.02mm

ميڪانيزم انضمام

اسپرنگ اسٽيل چارجنگ سسٽم، ٽوگل ميڪانيزم، ٽرپ فري اوور رائڊ، انرجي اسٽوريج اسپرنگس

مشيني برداشت 20,000 سائيڪل، ٽرپ فورس 3-8N، ٽوگل اعتبار

آخري حساب ڪتاب

1.05×In، 1.25×In، 5×In (يا وکر-مخصوص) تي خودڪار وقت جي موجوده جاچ

سفر جو وقت ± 20٪ رواداري، فوري طور تي سفر جي تصديق، نشان لڳائڻ مستقل

جزو

مواد جي وضاحت

فراهم ڪندڙ معيار

مکيه خاصيتون

ٺهيل هائوسنگ

PA66 GF30 (پوليامائيڊ 66، 30٪ گلاس فائبر) يا PBT GF30

IEC 60664-1، UL 94 V-1

ٽريڪنگ انڊيڪس > 600V، گرميءَ جي مزاحمت 160 ° C، اثر قوت >7 kJ/m²، halogen-free دستياب

آپريٽنگ هينڊل

PC / ABS مرکب يا PA66

ISO 527

تناسلي طاقت > 50MPa، UV مستحڪم، رنگ تيز

مقرر / منتقل رابطا

اليڪٽرولائيٽڪ ڪاپر (Cu-ETP C11000) + AgNi 90/10 يا AgCdO پليٽنگ

ASTM B152

چالکائي ≥100٪ IACS، آرڪ ايرويشن مزاحمت، اينٽي ويلڊنگ

Bimetallic پٽي

انڪونل 718/پاسسويٽيڊ اسٽيل جامع (ASTM TM2) يا پيتل/اسٽيل

ASTM B388

گھٽتائي جي شرح 0.2mm/°C، استحڪام ±3٪ 20 سالن کان مٿي، چرڻ جي مزاحمت

مقناطيسي ڪوئل

ٽامي جي تار (ڪلاس F 155 ° C يا ڪلاس H 180 ° C)

IEC 60317

بريڪ ڊائون وولٽيج>3kV، سولڊريبلٽي 390°C/2s، لچڪدار

آرڪ ورهائيندڙ پليٽون

ٿڌي رولڊ اسٽيل SPCC-SD (0.5mm) سيرامڪ ڪوٽنگ سان

جي ايس جي 3141

مقناطيسي پارميائيبلٽي> 2000، گرمي جي مزاحمت> 1000 ° C، آرڪ quenching

آپريٽنگ اسپرنگس

تيل سان ٺهيل ڪاربان اسٽيل SWP-B يا اسٽينلیس سٹیل 301

جي ايس جي 3522

ٿڪائي زندگي > 50,000 چڪر، تناسلي طاقت 1800-2200MPa

ٽرمينل

پيتل C36000 يا ٽامي C11000 ٽين پلاٽنگ سان (5-8μm)

ASTM B16

موجوده کثافت 1.0-1.2 A/mm²، ٽوڪ 1.5-2.5Nm، سنکنرن جي مزاحمت

چڙهڻ واري ڪلپ

اسپرنگ اسٽيل 65Mn يا اسٽينلیس سٹیل 304

جي بي / ٽي 1222

ڪلمپ فورس 50-100N، DIN ريل مطابقت (EN 60715)

معياري

دائرو

قابل اطلاق درجه بندي

IEC 60898-1

AC آپريشن لاءِ سرڪٽ بريڪر (گھر ۽ ملندڙ)

AC MCBs لاءِ گلوبل بيس لائين 125A، 415V تائين

IEC 60898-2

AC ۽ DC آپريشن لاء سرڪٽ برڪرز

شمسي، بيٽري، ريل ايپليڪيشنن لاءِ DC-Rated MCBs

EN 60898-1

يورپي هم آهنگ نسخو

سي اي مارڪنگ، يورپي يونين مارڪيٽ جي تعميل

IEC 60947-2

گھٽ وولٹیج سوئچ گيئر - سرڪٽ برڪرز

صنعتي MCBs> 80A، اعلي ٽوڙڻ جي صلاحيت

GB/T 10963.1

چيني قومي معيار جي برابر

سي سي سي سرٽيفڪيشن، چين مارڪيٽ

ٽيسٽ ڪيٽيگري

مخصوص ٽيسٽ

قبوليت جي معيار

نشان لڳائڻ ۽ دستاويز

نشان لڳائڻ جي اڻڄاڻائي

محلول وائپنگ کان پوءِ مستقل، گرمي پد سائيڪل

مشيني سالميت

Reliability of screws, connections, terminals

وائبريشن کان پوءِ ڪو لوز نه ٿيندو، ٽوڪ برداشت ڪرڻ

حفاظت

برقي جھٽڪو جي خلاف تحفظ

IP20 گھٽ ۾ گھٽ، فنگر پروف ٽرمينلز

Dielectric خاصيتون

طاقت جي تعدد کي برداشت ڪرڻ (2kV/1min)، تسلسل (6kV)

ڪابه خرابي، نه ڦاٽڻ

گرمي پد ۾ اضافو

40 ° C جي ماحول ۾ مسلسل موجوده

ٽرمينل ≤60K، ڪيس ≤40K

28-ڏينهن ٽيسٽ

مسلسل 1.13 × لوڊشيڊنگ ۾

نه سفر، نه تباهي

ٽرپنگ خاصيتون

روايتي وقت جي موجوده تصديق

1.05×In: سفر نه ڪريو (2h)، 1.3×In/1.45×In: حدن اندر سفر

مشيني برداشت

20,000 بي لوڊ آپريشن

<5٪ پيٽرولر drift، ڪا ناڪامي

برقي برداشت

4,000 لوڊ آپريشن جي درجه بندي موجوده تي

رابطي جو لباس <50٪، سفر جون خاصيتون برقرار رکيون

شارٽ سرڪٽ ٽوڙڻ

Icn (درجه بندي)، Ics (خدمت) جي تصديق

3 آپريشن، ڪامياب مداخلت، ڊائلڪٽرڪ بحالي

ماحولياتي

Mechanical shock, impact, heat, fire, rusting

فنڪشنل ڪنڊيشن کان پوء، حفاظت جي خرابي ناهي

مواد

چڪاس جون شيون

نموني جو منصوبو

سامان

Thermoplastic granules

شيشي جو مواد، viscosity، نمي، رنگ

في بيچ، COA جي تصديق

ميلٽ فلو انڊيڪسر، نمي جو تجزيو ڪندڙ، اسپيڪٽروفوٽو ميٽر

ٽامي جي تار (رابطا)

پاڪائي ≥99.9٪، چالکائي، annealing

AQL 0.65

اسپيڪٽروميٽر، چالکائي ميٽر

سلور پليٽ جو حل

ڌاتو ڪنسنٽريشن، پي ايڇ، نجاست

روزاني نگراني

ايٽمي جذب اسپيڪٽروميٽر

Bimetallic پٽي

انحراف جي شرح، مزاحمت، استحڪام

في بيچ، نموني جاچ

حرارتي تندور، ڦيرائڻ جي ماپ

ايناميل تار

قطر، موصليت جي ٿلهي، ڀڃڪڙي وولٹیج

AQL 1.0

Micrometer، dielectric tester

بهار اسٽيل

Tensile strength, fatigue resistance, forming

في بيچ

تناسلي مشين، ٿڪائي جاچ ڪندڙ

اسٽيشن

ڪنٽرول پيٽرولر

تعدد

طريقو

انجڻ مولڊنگ

گرمي پد 280-320 ° C، دٻاء 800-1200 بار، چڪر جو وقت

هر چڪر

SCADA مانيٽرنگ، SPC چارٽس

رابطي جو نشان لڳائڻ

طول و عرض ± 0.02mm، burr <0.01mm، پلاٽنگ ٿلهي

هر 30 منٽ

آپٽيڪل موازنہ ڪندڙ، XRF تجزيه ڪندڙ

Bimetal calibration

ريفرنس جي درجه حرارت تي ڦيرڦار، ڪرپ ٽيسٽ

هر 100 يونٽ

خودڪار calibration اسٽيشن

ڪنول ونڊڻ

موڙ جي ڳڻپ، ٽينشن ڪنٽرول، پرت يونيفارم

هر يونٽ

موٽ سان خودڪار واڍي مشين

ميکانيزم اسيمبلي

Toggle force, trip-free function, contact gap

هر يونٽ

فورس گيج، خودڪار ٽيسٽ بينچ

فائنل اسيمبلي

Torque نشان ھڻڻ، رابطي جي ترتيب، ھٿ آپريشن

هر يونٽ

ويزن سسٽم، فنڪشنل ٽيسٽر

ٽيسٽ آئٽم

معياري

نموني سائيز

Dielectric withstand voltage

2kV AC/1 منٽ

100%

موصليت جي مزاحمت

> 100MΩ @ 500V ڊي سي

100%

رابطي جي مزاحمت

<100μΩ في قطب

100%

ڇڪڻ جون خاصيتون

1.05 × ۾ (ڪو به سفر نه آهي)، 1.3 × اندر (سفر)، 5 × اندر (فوري)

100%

مشيني آپريشن

5 آن-آف سائيڪل، سفر جي مفت تصديق

100%

کليل رابطن جي وچ ۾ صفائي

≥3mm (في IEC 60898-1)

100%

بصري ۽ طول و عرض جي چڪاس

نازڪ طول و عرض تي صفر خرابيون

100%

مستقل نشان لڳائڻ

سولوينٽ وائپنگ، ابريشن ٽيسٽ

AQL 1.0

پيڪنگ جي سالميت

ڊراپ ٽيسٽ، وائبريشن (ISTA 3A)، ليبلنگ

في لاٽ

سامان جو درجو

مشين جي وضاحت

فنڪشن

ظرف

انجکشن مولڊنگ

120-ٽن thermoplastic انجيڪشن پريس (Arburg/Engel) روبوٽ هٿ ڪرڻ سان

MCB هائوسنگ، ڪپڙا، آرڪ چيمبر جي پيداوار

5,000 هائوسنگ / ڏينهن

ترقي پسند اسٽيمپنگ

60-ٽن تيز رفتار پريس (Bruderer / Yamada Dobby) مرڻ جي حفاظت سان

رابطي جي اسٽيمپنگ، ٽرمينل ٺهڻ

30,000 رابطا/ڏينهن

مٿاڇري جو علاج

خودڪار بيرل پلاٽنگ لائن (چاندي، ٽين)

رابطي جي پليٽ ٿلهي 8-12μm

5,000 ڪلوگرام / ڏينهن

اسيمبلي

تيز رفتار اسيمبلي

مشيني اسيمبلي، calibration، جاچ

3,000 يونٽ / ڏينهن في ليڪ

جانچ جو سامان

خودڪار پرائمري انجيڪشن ٽيسٽ سيٽ (3-125A، 10,000A غلطي جي گنجائش)

وقت جي موجوده وکر جي تصديق

500 يونٽ / ڪلاڪ

مشيني برداشت جو امتحان ڪندڙ (20,000 چڪر، IEC 60898-1 شق 9.11)

زندگي جي جاچ، لباس جي نگراني

هڪ ئي وقت ۾ 200 يونٽ

EMC test chamber (for electronic accessories)

مدافعتي / اخراج جاچ

100 يونٽ / ڏينهن

پيداوار جو درجو

مهيني جي صلاحيت

معياري وقت

تڪڙي آرڊر جي صلاحيت

معياري MCB (0.5A-63A، SP/DP)

1,000,000 يونٽ

3-4 هفتا

3 ڏينهن (اسٽاڪ اجزاء)

صنعتي MCB (80A-125A، TP/4P)

200,000 يونٽ

3-4 هفتا

5 ڏينهن

DC MCB (IEC 60898-2)

100,000 يونٽ

3-4 هفتا

5 ڏينهن

حسب ضرورت ترتيب (خاص وکر، لوازمات)

منصوبي جو بنياد

4-6 هفتا

2 هفتا

ڊپارٽمينٽ

اهلڪار

ماهر

ذميواريون

آر اينڊ ڊي انجنيئرنگ

5 انجنيئر

گھٽ-وولٹیج تحفظ، مادي سائنس، برقي مقناطيسي ڊيزائن، خودڪار

نئين پيداوار جي ترقي (B/C/D/K/Z وکر)، ڪسٽمائيزيشن، پيٽنٽ پورٽ فوليو (30+ پيٽرن)

پروسيسنگ انجنيئرنگ

18 انجنيئر

انجکشن مولڊنگ، سڌائي واري اسٽيمپنگ، پلاٽنگ، لين جي پيداوار

پيداوار واري لائن جي اصلاح، SOP دستاويزن، پيداوار جي بهتري (> 99٪)، خودڪار انضمام

جانچ ۽ تصديق

12 انجنيئر

اعلي مقدار جي جاچ، ماحولياتي تخليق، قابل اعتماد انجنيئرنگ

ٽائپ ٽيسٽنگ ڪوآرڊينيشن، روٽين ٽيسٽ آٽوميشن، ناڪامي جو تجزيو، سرٽيفڪيشن مئنيجمينٽ

معيار جي ضمانت

30 ٽيڪنيشن

ISO 9001، IATF 16949، شمارياتي پروسيس ڪنٽرول (SPC)، ميٽرولوجي

سپلائر آڊٽ، پروسيس آڊٽ، اصلاحي عمل جو انتظام، حساب ڪتاب جي ليبارٽري

ايپليڪيشن انجنيئرنگ

8 انجنيئر

رهائشي / تجارتي برقي ڊيزائن، چونڊيو ڪوآرڊينيشن، فيلڊ سپورٽ

ڪسٽمر ٽيڪنيڪل سپورٽ، تقسيم بورڊ ڊيزائن، ٽريننگ پروگرام

سرٽيفڪيشن

جاري ڪندڙ جسم

دائرو

صحيحيت

ISO 9001: 2015

TÜV SÜD / SGS / بيورو Veritas

معيار جي انتظام جو نظام

سالياني نگراني

IEC 60898-1 ٽائپ ٽيسٽ

انٽرٽيڪ

پيداوار جي حفاظت ۽ ڪارڪردگي

في پيداوار سيريز

سي اي مارڪنگ

اطلاع ٿيل جسم

EU مارڪيٽ تائين رسائي

ڊيزائن تي منحصر

سي سي سي (چين)

CQC

چيني لازمي سرٽيفڪيشن

5 سالن جي صحيحيت

سي بي اسڪيم

IECEE

بين الاقوامي سرٽيفڪيشن

في پيداوار سيريز

SEMKO (سويڊن)

انٽرٽيڪ

نورڊڪ مارڪيٽ جي حفاظت جي منظوري

في پيداوار سيريز
