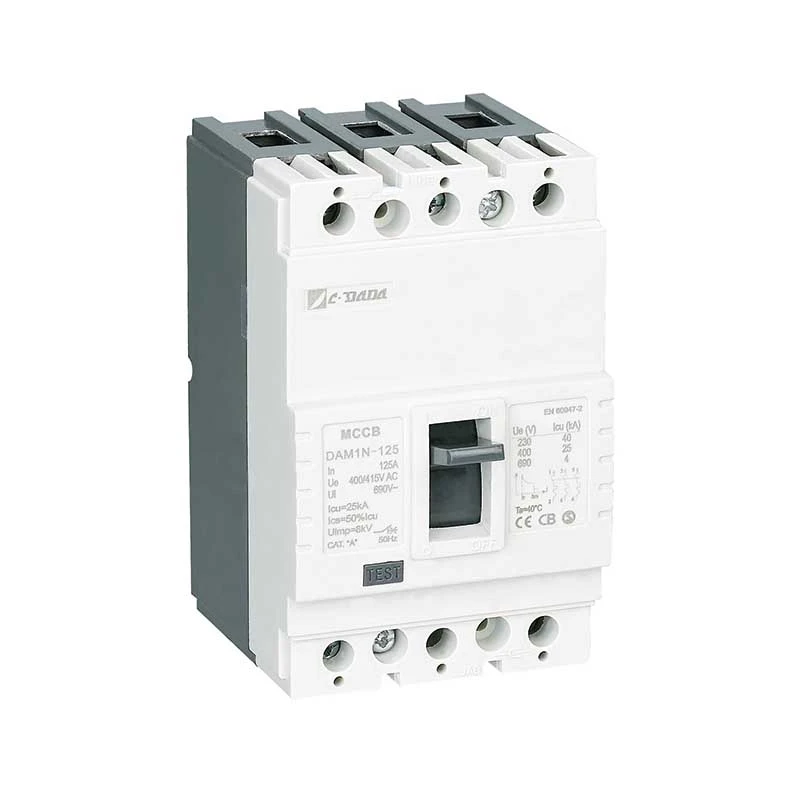

مقرر ٿيل قسم جو ٺهيل ڪيس سرڪٽ برڪر
Model:DAM1 Series
شنگھائي DADA اليڪٽرڪ-سرٽيفائيڊ (CE، CB، ASTA)، حرارتي-مقناطيسي تحفظ، 12.5A–1600A کان اعليٰ معيار ۽ جديد فڪسڊ ٽائپ مولڊڊ ڪيس سرڪٽ بريڪر (MCCB) صنعتي ۽ تجارتي پينل لاء مثالي. آسان DIN-ريل يا پينل مائونٽ. OEM ۽ بلڪ آرڊر ڀليڪار، CDADA چونڊيو اعتماد سان توهان جي سپلائر طور.
CDADA فڪسڊ ٽائپ مولڊڊ ڪيس سرڪٽ بريڪر (MCCB) DAM1 سيريز ڪنهن به ايپليڪيشن جي ضرورتن کي پورو ڪري ٿو، ننڍن صارفين کان وٺي صنعتي ٽرانسفارمر ۽ تقسيم جي تنصيب تائين.
DAM1 سيريز ۾ ست فريم سائيز آهن، 1600A تائين، ٽوڙڻ جي گنجائش 100 kA تائين، آپريٽنگ وولٽيج 1000 وولٽ تائين، آساني سان مختلف قسم جي جامع برقي ۽ ميخانياتي لوازمات جي ضرورتن کي پورو ڪري ٿو، ڪنهن به پاور سسٽم جي ضرورتن کي وڌائڻ لاءِ انسٽاليشن حل جو هڪ قسم مهيا ڪري ٿو.
عالمي سرٽيفڪيشن سان KEMA، ASTA، SEMKO، CB، CE، ROHS؛ DAM1 دنيا جي بجليء جي سامان جي ٻوٽن ۽ OEM لاء بهترين انتخاب آهي.
اهم وضاحتون
DAM1 MCCB ٺهيل ڪيس سرڪٽ بريڪر جي برقي پيٽرولر
| ماڊل | ڪوڊ | Icu (KA) | Ics (KA) | درجه بندي موجوده - اندر | Ui (V) | Ue (V) | قطب | Uimp (V) |

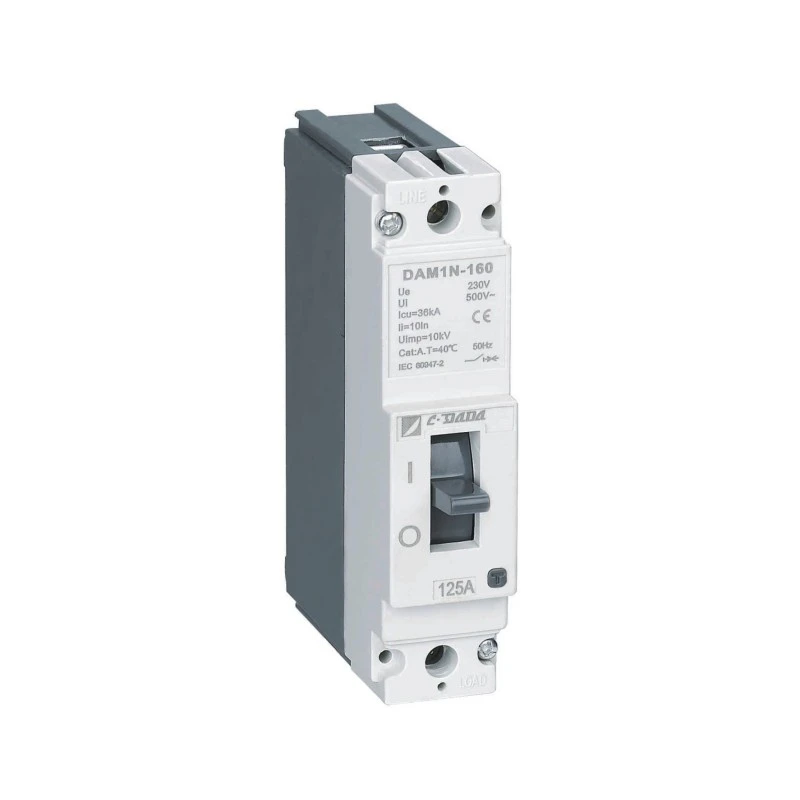

| ڊيم 1-160 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160A | 500V | 230V | 1 پي | 10000 |
| N | 36 | 27 | ||||||

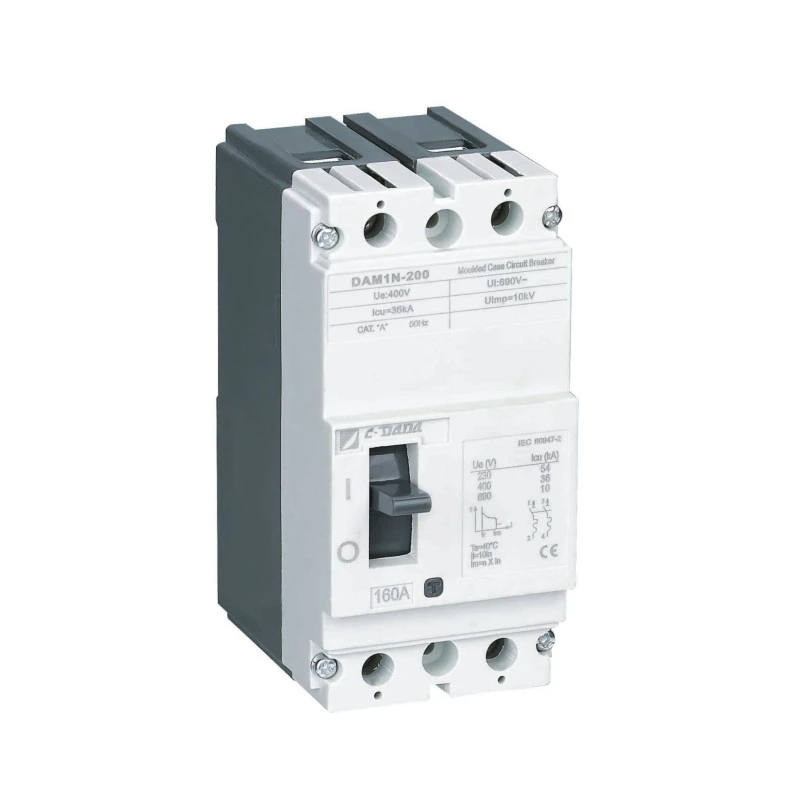

| ڊيم 1-200 | B | 25 | 18.75 | 10 - 12,5 - 16 - 20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 - 125-160 (200) اي | 750V | 400V | 2 پي | 10000 |
| N | 36 | 27 | ||||||

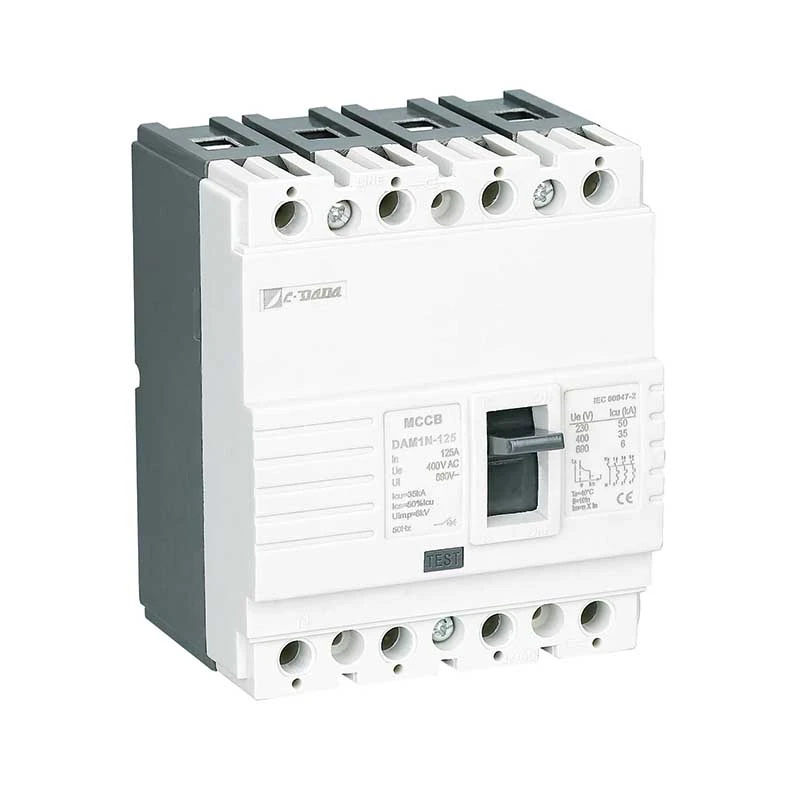

| ڊيم 1-125 | B | 25 | 12.5 | 10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A | 750V | 400V | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| ڊيم 1-160 | B | 25 | 12.5 | 10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160 (150)A | 750V | 400/415V | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| ڊيم 1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160 (180) - 200 (225) - 250 (320) اي | 750V | 400/415V | 3 پي / 4 پي | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630 (400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750V | 400/415V | 3 پي / 4 پي | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||

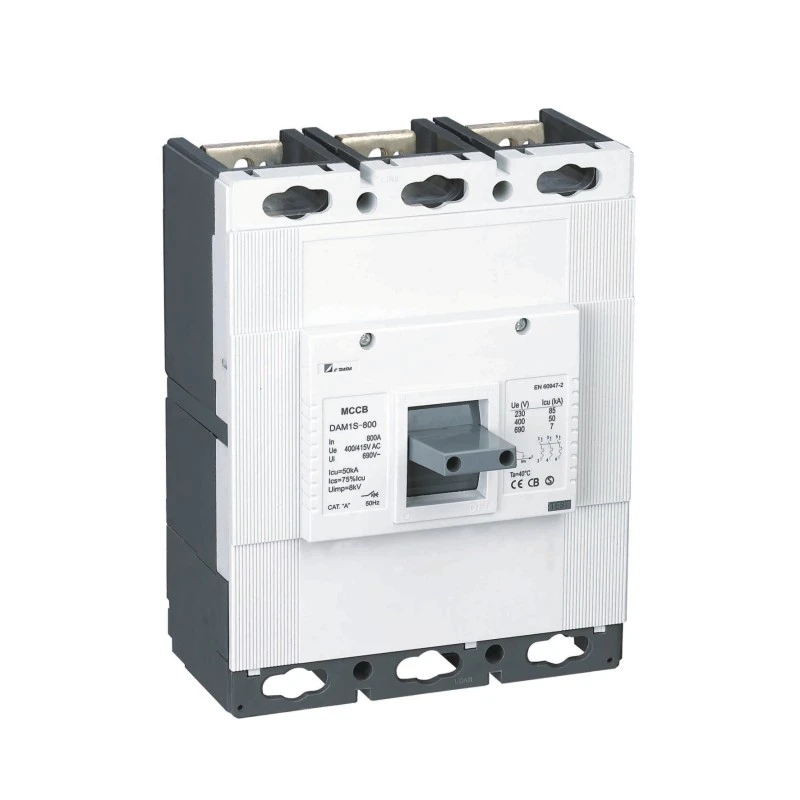

| ڊيم 1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 -1000A | 750V | 400/415V | 3 پي / 4 پي | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| ڊيم 1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750V | 400V | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● Icu:O-t-CO ٽيسٽ (O:Open maneuver,CO:Close-Open maneuver,t:انتظار جو عرصو)
● Ics:O-t-CO-t-CO ٽيسٽ (O:open maneuver,CO:Close-Open maneuver,t:انتظار جو عرصو)
★ ON/I پوزيشن: اهو ظاهر ڪري ٿو ته بريڪر جا رابطا بند آهن. هن پوزيشن ۾، برڪر ليور مٿين پوزيشن ۾ آهي
★ ٽرپ پوزيشن: اهو ظاهر ڪري ٿو ته بريڪر ڪنهن ناڪامي (اوور لوڊ يا شارٽ سرڪٽ) جي ڪري کوليو ويو آهي. انهي حالت ۾، برڪر ليور وچين پوزيشن ۾ آهي ON ۽ OFF پوزيشن جي وچ ۾. بريڪر کڻڻ لاءِ، جيڪو ٽرپ پوزيشن ۾ آهي، آن پوزيشن ڏانهن؛ بريڪر ليور کي دٻايو جيئن هيٺ ڏيکاريل آف جي نشاني
بريڪر کي "ڪلڪ" جي آواز سان سيٽ ڪيو ويندو. ان کان پوء، بريڪر کي بند ڪرڻ لاء ليور کي ڇڪيو جيئن آن جي نشاني سان ڏيکاريل آهي.
★ بند/0 پوزيشن: اهو ظاهر ڪري ٿو ته بريڪر جا رابطا کليل آهن. هن طريقي سان، برڪر ليور هيٺئين پوزيشن ۾ آهي.
DAM1-125 MCCB molded ڪيس سرڪٽ بريڪر جا جسماني پيٽرول
| زمرو (EN 60947-2/IEC 60947-2) | برداشت |
|
||||||
| ماڊل | قطب | اليڪٽرڪ پراپرٽي (V) | لونائيزيشن فاصلو (ايم ايم) | ڪل سائيڪلون | برقي زندگي | مشيني زندگي | مکيه سرڪٽ | معاون سرڪٽ |
| ڊيم 1-160 | 1 پي | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| ڊيم 1-200 | 2 پي | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| ڊيم 1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| ڊيم 1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| ڊيم 1-250 | 3 پي / 4 پي | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630 (400) | 3 پي / 4 پي | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| ڊيم 1-800 | 3 پي / 4 پي | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| ڊيم 1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
ڪم ڪندڙ اصول ۽ تحفظ جو ميڪانيزم
★ حرارتي تحفظ (اوور لوڊ)
بيميٽالڪ پٽي موڙي ٿي جڏهن مسلسل اوور ڪرنٽ (> ريٽيڊ ڪرنٽ) سان گرم ٿي. موڙيندڙ رفتار موجوده شدت سان متناسب آهي- انورس ٽائيم ٽرپنگ کي يقيني بڻائي ٿي جيڪا ڪيبل جي حرارتي رويي جي نقل ڪري ٿي، سامان جي حفاظت دوران تڪليف واري سفر کي روڪيندي.
★ مقناطيسي تحفظ (شارٽ سرڪٽ)
شارٽ سرڪٽ جي دوران (مثال طور، فيز کان فيز يا فيز کان گرائونڊ)، هڪ تيز ڪرنٽ مقناطيسي فيلڊ فوري طور تي سولينائيڊ پلنجر کي ڇڪيندو آهي، ليچ ميڪانيزم کي مليس سيڪنڊن جي اندر جاري ڪري ٿو- فالٽ ڪرنٽ کي ختم ڪرڻ کان اڳ حرارتي نقصان ٿيڻ کان اڳ.
پيداوار جا فائدا
★ جسم ۽ ڍڪ:
فائبر گلاس پالئیےسٹر رال EN 60512-20-2 معيار جي مطابق جسم ۽ ڪپڙا مواد طور استعمال ڪيو ويو آھي. هي مواد، جنهن کي ادب ۾ BMC (بلڪ مولڊنگ مرڪب) سڏيو ويندو آهي، اعلي برقي ۽ ميخانياتي قدرن جي ڪري ترجيح ڏني وئي آهي ۽ مسلسل 160 ℃ جي درجه حرارت جي مزاحمت ڪري سگهي ٿي. IEC 695-2-1 جي مطابق 960 ℃ جي درجه حرارت تي تار سان رابطي ۾ بي ايم سي مواد ساڙي نه ٿو
Bimetal: Bimetal ھڪڙو مواد آھي جنھن ۾ ٻن پليٽ ڌاتن جي ميلاپ تي مشتمل ھوندي آھي جنھن ۾ گرميءَ جي خلاف مختلف توسيع جي کوٽائي ٿيندي آھي. بريڪر مان گذرندڙ ڪرنٽ بيميٽل کي گرم ڪري ٿو. هن گرميء جي اثر جي ڪري. bimetal گهٽ وڌندڙ پليٽ ڏانهن موڙي ٿو. جيئن ته گرمي وڌندي آهي جيئن بريڪر مان ڪرنٽ وڌندو آهي، بائيٽل وڌيڪ گرم ٿيندو آهي ۽ وڌيڪ موڙيندو آهي. هن طريقي سان، برڪر کي کولڻ لاء افتتاحي ميڪانيزم کي ڪنٽرول ڪري ٿو.
★ رابطا:

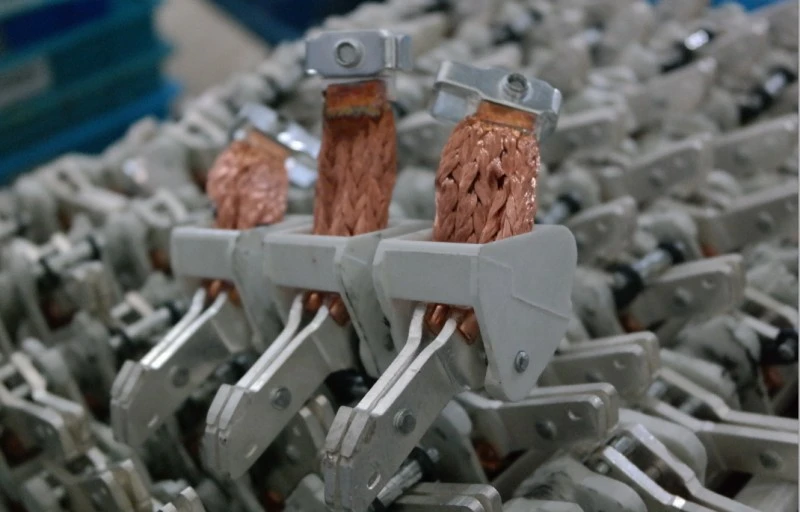

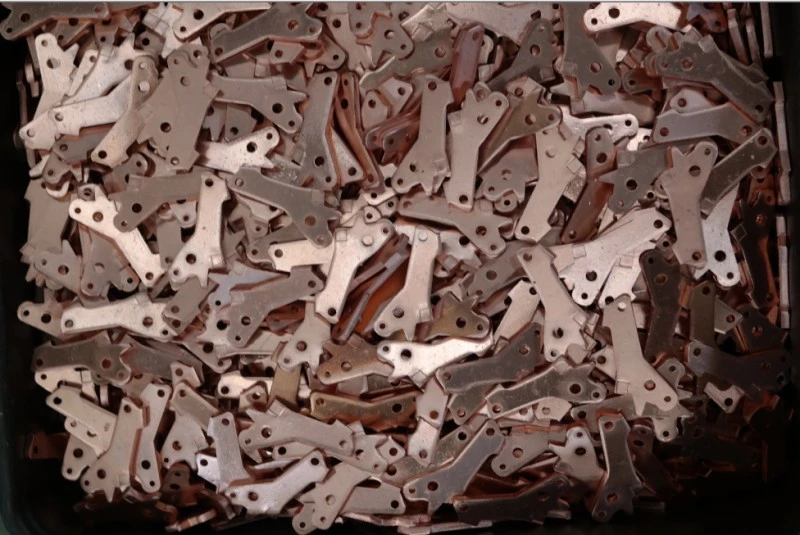

بريڪرز لاءِ رابطي جو الاءِ طئي ڪيو ويندو آهي ٽوٽل ۽ کنيل موجوده قدرن ۽ اڏاوت کي نظر ۾ رکندي عام طور تي چاندي، گريفائٽ، نڪيل، وولفرم الائي رابطا بريڪرز ۾ استعمال ٿيندا آهن رابطا، جيڪي چانديءَ جي گريفائٽ الائيز مان ٺهيل هوندا آهن هڪ هموار ڍانچي سان، فڪسڊ (هيٺيان) رابطن ۾ استعمال ٿيندا آهن، سلور وولفرم رابطا، استعمال ڪيا ويندا آهن ڪنٽڪٽ ٽاپ (موجود) رابطي ۾. هڪ swaged ڍانچي کي يقيني بڻايو ويو آهي منتقل رابطن ۾. اهڙيء طرح، swaged ۽ سخت مصر رابطن هر افتتاح-بند ڪرڻ ۾ نرم مقرر رابطن تي هڪ جاء آهي.
انهي طريقي سان، گهٽ ۾ گهٽ مزاحمت کي يقيني بڻايو وڃي ٿو. حرڪت واري رابطي کي مقرر رابطي کي تمام چڱي طرح ڇڪڻ گهرجي، گهٽ رابطي جي مزاحمت حاصل ڪرڻ لاء. جڏهن ته، وڌيڪ رابطي جي دٻاء جي قوت جي نتيجي ۾ رابطن کي نقصان پهچائڻ جي نتيجي ۾ معمولي کان ٿوري عرصي ۾. رابطي جا مصرع هڪ صحتمند کولڻ-بند ڪرڻ لاء تمام ضروري آهن.
★ Arc Extinguisher Cell (Sparator):
جدا ڪندڙ آرڪ کي ختم ڪرڻ لاء استعمال ڪيو ويندو آهي جيڪو توانائي جي تحت هلندڙ بريڪر جي آپريشن دوران ٺهيل آهي. جڏهن ته هلندڙ رابطي کي مقرر رابطي کان الڳ ڪيو ويندو آهي، ڪجهه وقت تائين رابطن جي وچ ۾ ڪرنٽ وهندو رهي ٿو ۽ ان کي آرڪ چيو ويندو آهي. هي قوس تمام ٿوري وقت ۾ ختم ٿيڻ گهرجي.
★ آرڪ جو ختم ٿيڻ:
قوس جي چوڌاري ٺهيل مقناطيسي ميدان سبب قوس کي جدا ڪندڙن ڏانهن ڌڪيو ويندو آهي. هن طريقي سان، آرڪ وڌايو ويو آهي ۽ پتلي ٿي وڃي ٿي ۽ جدا ڪندڙ پليٽن جي وچ ۾ ڀڄي وڃي ٿي (شڪل-5). علحدگيءَ جي پاسي واري ڀتين تي استعمال ٿيندڙ مواد جي خاصيت جي ڪري، آرڪ جي تيز گرمي سبب گئس نڪرندي آهي. هي گيس آرڪ جي ختم ٿيڻ تي هڪ اهم اثر آهي.
درخواست
CDADA DAM1 فڪسڊ ٽائپ مولڊڊ ڪيس سرڪٽ بريڪر (MCCB) نازڪ انفراسٽرڪچر تي ڀروسو آهي:

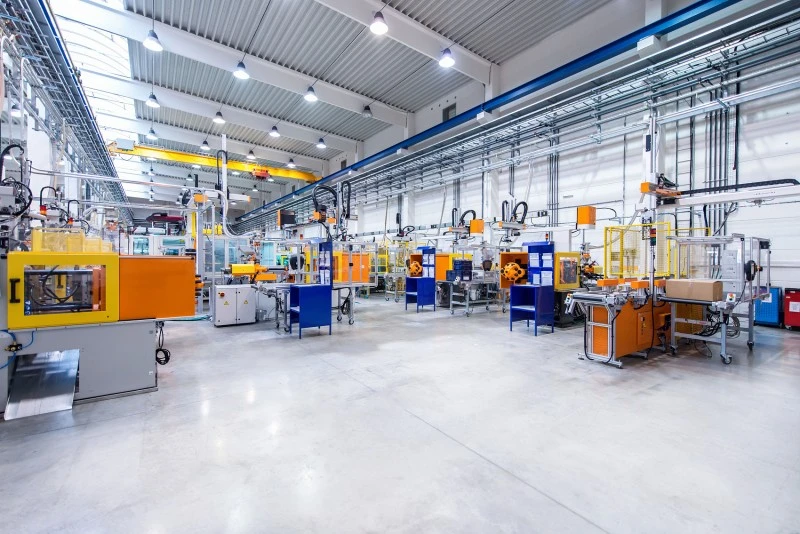

★ صنعتي: اسٽيل ملز، تيل ۽ گئس پليٽ فارم، ڪيميائي پلانٽ
★ صحت جي سار سنڀار: اسپتال مکيه ۽ ذيلي تقسيم بورڊ
★ ٽرانسپورٽ: ريلوي سگنلنگ، ايئرپورٽ سامان سسٽم
★ تجارتي: آسماني عمارتون، ڊيٽا مرڪز، شاپنگ مال، ڪنوينشن سينٽر
★ عوامي جڳھون: ٿيئٽر، اسٽيڊيم، سرڪاري عمارتون
تنصيب ۽ سار سنڀال جا فائدا
★ آسان انضمام:
معياري کٽ ۾ بسبار، مرحلو رڪاوٽون، ۽ هارڊويئر شامل آهن

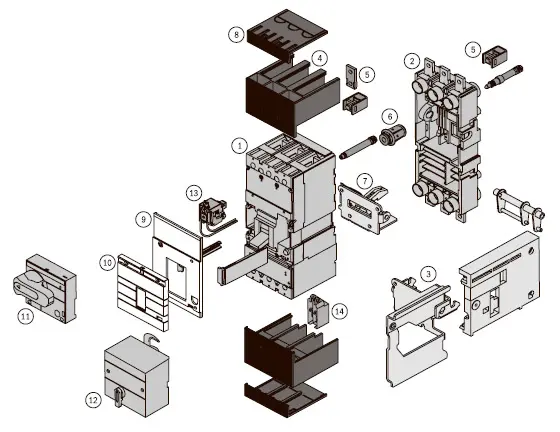

اختياري لوازمات: الارم رابطا، shunt / undervoltage رليز، برقي آپريٽنگ ميڪانيزم

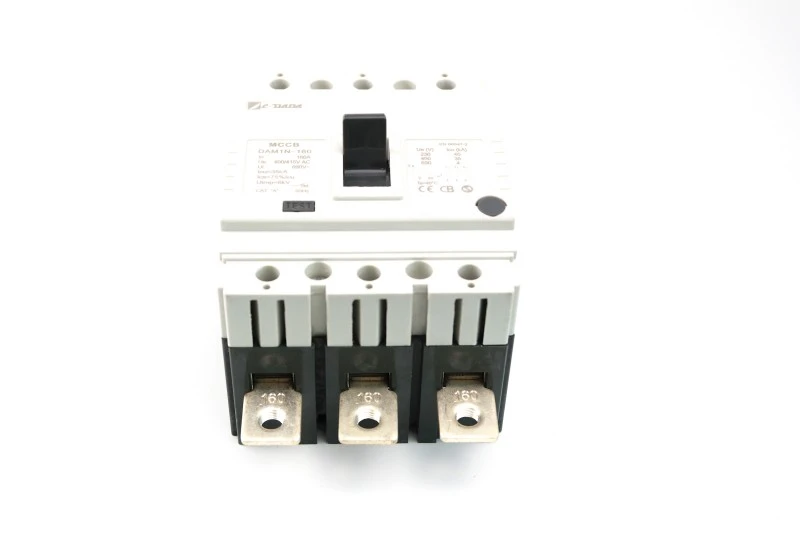

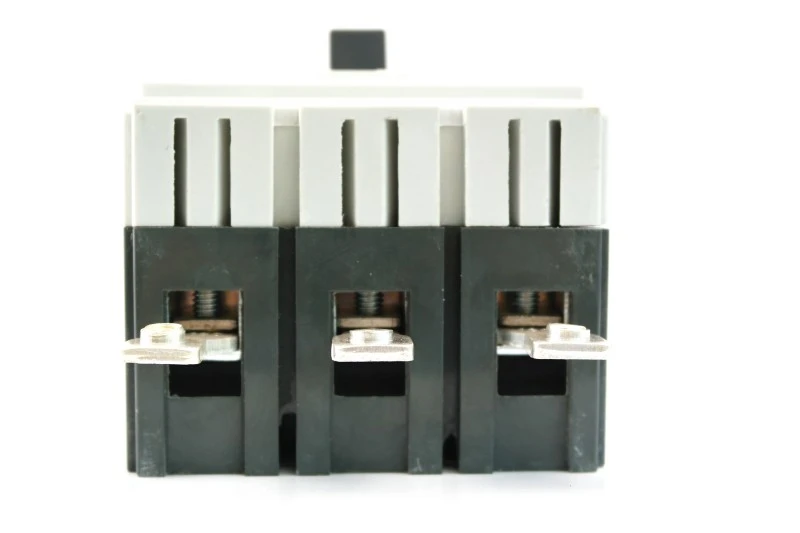

1) وڌايل بس بار ذريعي ڳنڍيو (فوٽو 1)

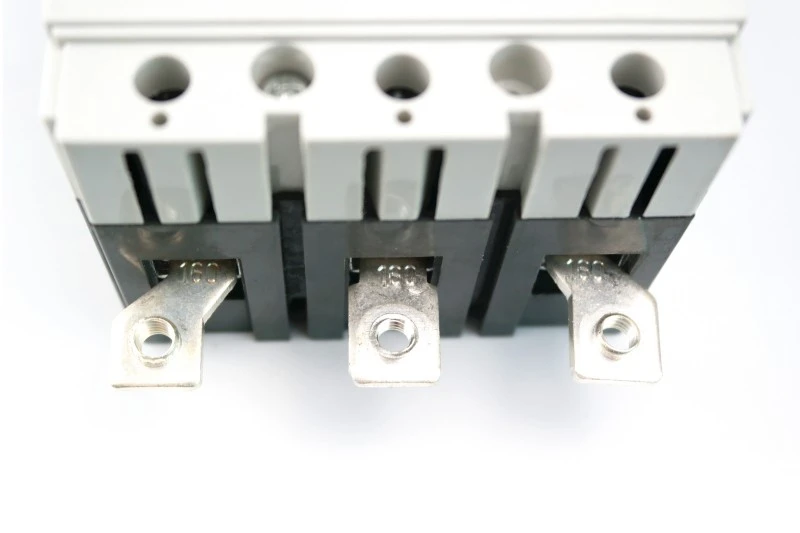

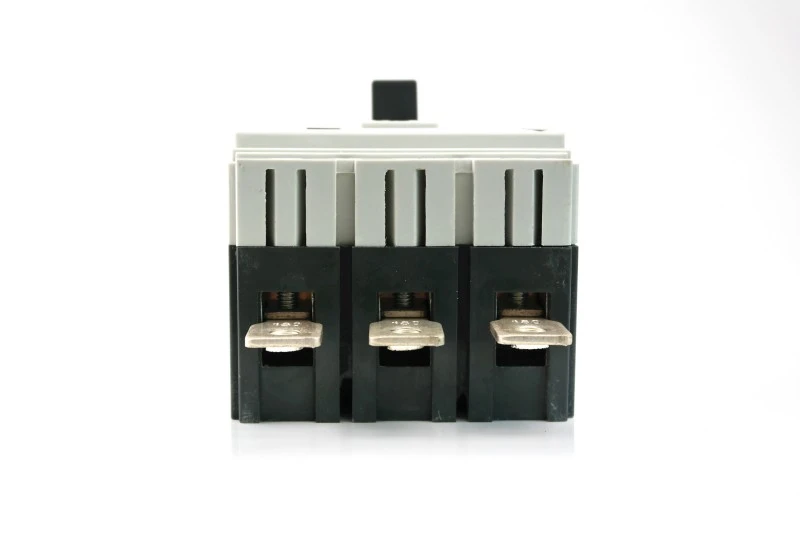

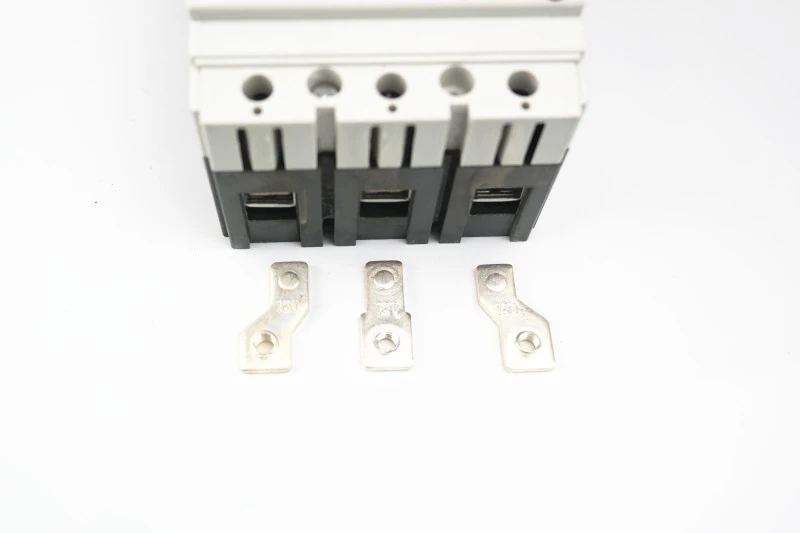

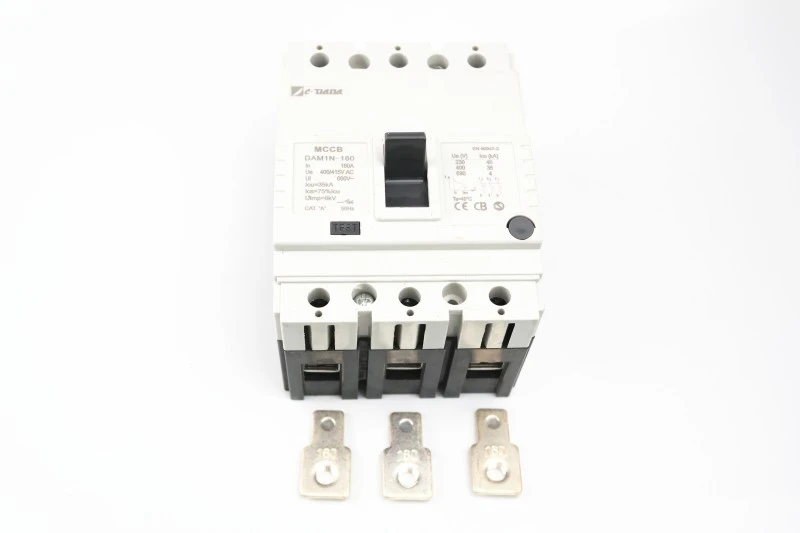

2) اسپريڊر ٽرمينل ذريعي ڳنڍيو (فوٽو 2)

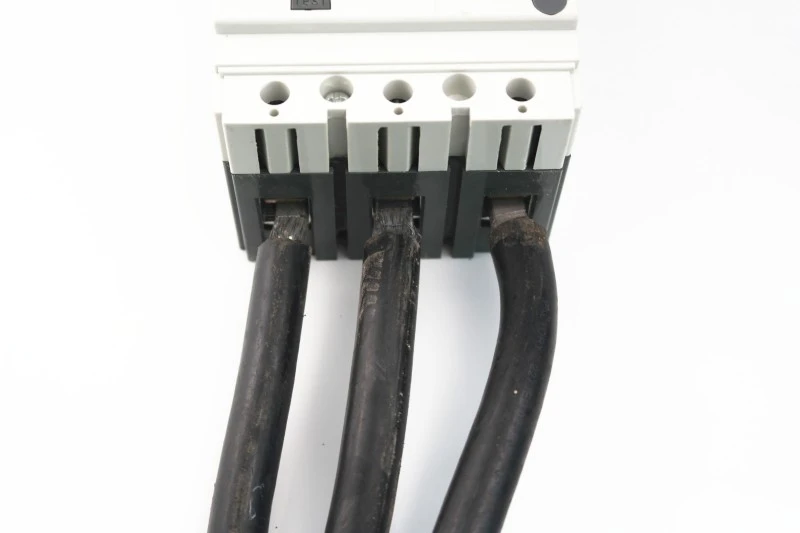

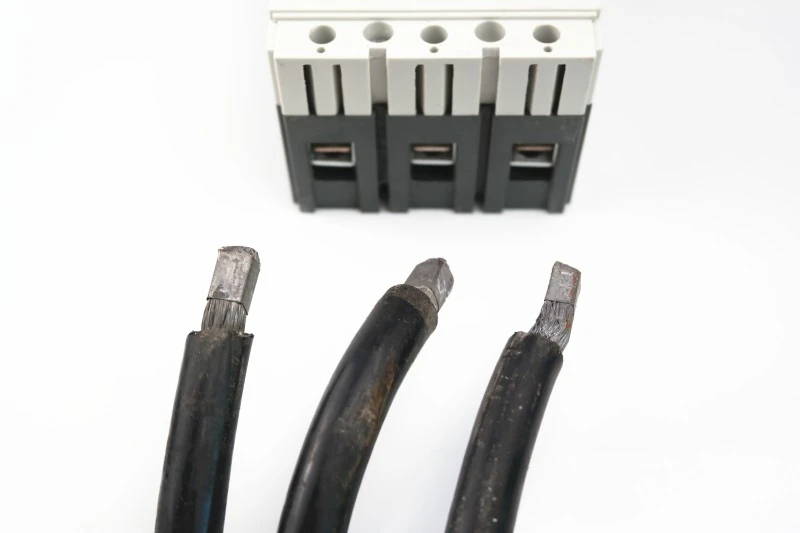

3) سڌو ڪيبل سان ڳنڍيو (تصوير 3) بغير ڪيبل لگ جي استعمال کان سواء.

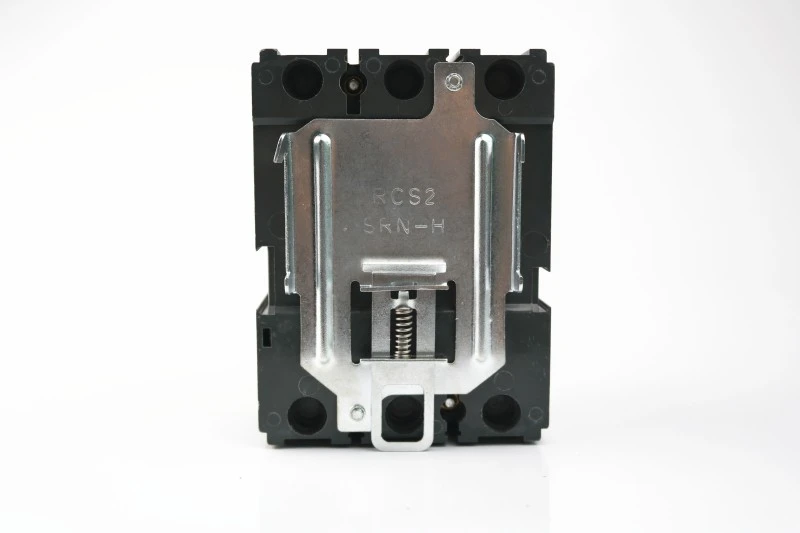

خاص ڪلمپ جي مدد سان 125 ۽ 160 يونٽن کي DIN-ريل تي نصب ڪري سگهجي ٿو.
ڪلپ سان ٽوڙيندڙ

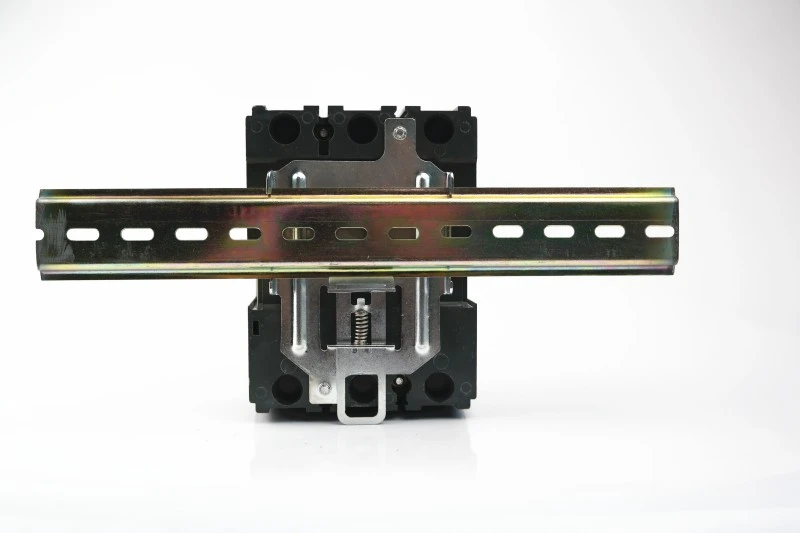

DIN ريل سان ڪلپ

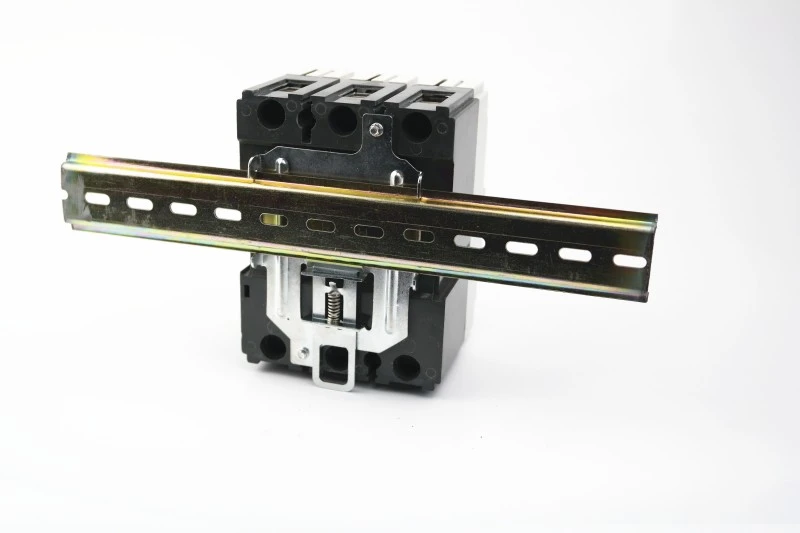

DIN ريل سان ڪلپ
★ خلائي بچت ڊيزائن:
10-20٪ ھلڪو ۽ گھريلو متبادل کان وڌيڪ ٺھيل
ننڍڙن ملفوظات جي سائيز کي فعال ڪري ٿو → گھٽ مواد ۽ شپنگ جي قيمت
★ استعمال ڪندڙ-دوست ري سيٽ:
صاف TRIP اشارو انڌا ٻيهر بند ٿيڻ کان روڪي ٿو
ٻڌڻ وارو "ڪلڪ" صحيح ميخانياتي مصروفيت جي تصديق ڪري ٿو
★ مستقبل لاءِ تيار:
سپورٽ پلگ ان ۽ ڊرا آئوٽ ڪٽس (چونڊ ماڊلز لاءِ)
سمارٽ مانيٽرنگ اضافو سان مطابقت
ڇو CDADA چونڊيو؟

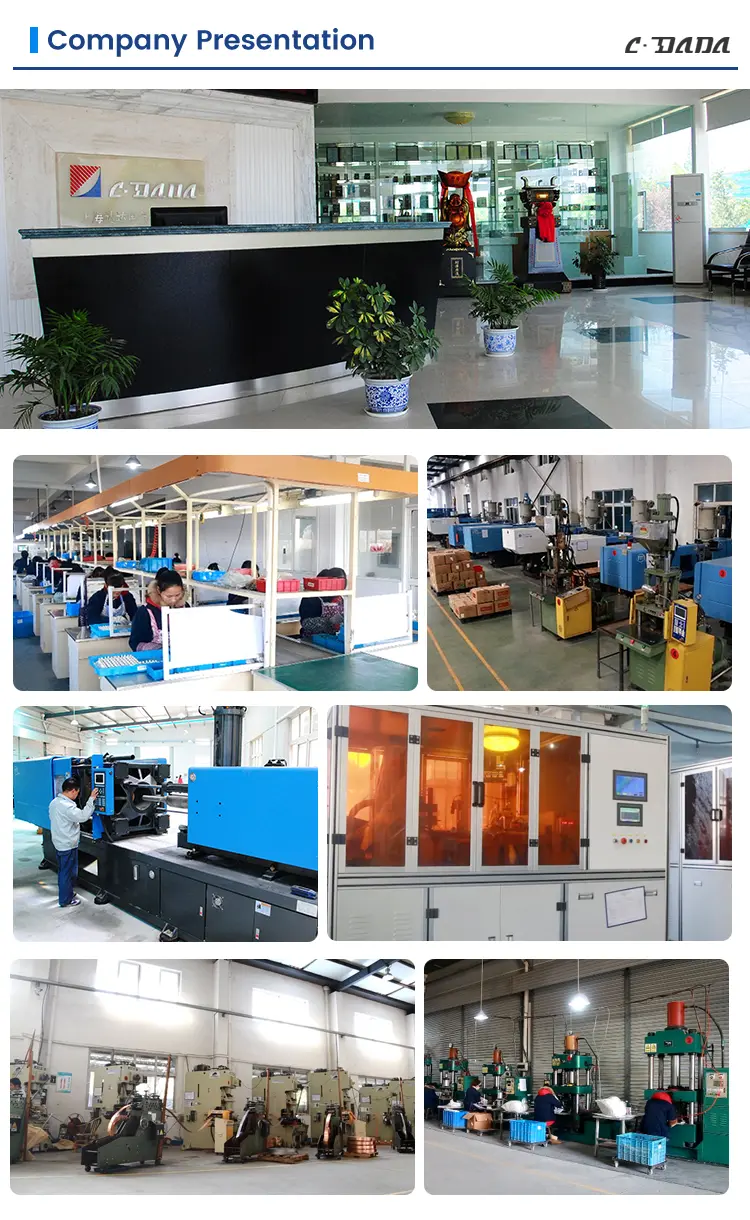

1. اسان 42+ سالن لاء معروف ڪاريگر آهيون. اسان جي ڪمپني 1983 ع ۾ ٺهرايو، 40 سالن دوران تمام تيز ترقي.
2. گروپ، 3 ڪارخانن تي مشتمل آهي، 52,400m² جي پيداواري علائقي جو مالڪ آهي ۽ 500 کان وڌيڪ عملي کي ملازمت ڏئي ٿو. اسان اسان جي آپريشن کي وڌائڻ ۽ اسان جي ورڪشاپ کي اپڊيٽ ڪرڻ لاء تقريبا ڏهه ملين يوآن جي سيڙپڪاري ڪئي آهي.
3. INTERTEK، DEKRA ۽ GMC پاران ڪارخانو آڊٽ ڪيو ويو
4. اعلي طاقت cartons، pallet تحفظ، ڊگهي-فاصلي جي برآمد ٽرانسپورٽ لاء سٺو
اڪثر پڇيا ويندڙ سوال (FAQ)
Q1: ڇا DAM1 فڪسڊ ٽائپ مولڊڊ ڪيس سرڪٽ بريڪر DIN ريل تي نصب ٿي سگھي ٿو؟
A1: ها-ماڊل 125A ۽ 160A اختياري خاص ڪلمپ استعمال ڪندي DIN ريل تي نصب ٿي سگهن ٿا. اعليٰ درجا صرف پينل تي لڳل آهن.
Q2: DAM1 سيريز ڪهڙي سرٽيفڪيشن رکي ٿو؟
A2: اهو CE، CB، ASTA، KEMA، SEMKO، ۽ RoHS سان تصديق ٿيل آهي، يورپي يونين، وچ اوڀر، ڏکڻ اوڀر ايشيا، ۽ ان کان ٻاهر ۾ تعميل کي يقيني بڻائي.
Q3: آئون سفر کان پوء برڪر کي ڪيئن ريٽ ڪري سگهان ٿو؟
A3: پهرين، ليور کي مڪمل طور تي بند ڪريو بند ڪريو (توهان هڪ ڪلڪ ٻڌندا)، پوء ان کي ON ڏانهن وڌايو. ان کي ڪڏهن به زبردستي نه ڪريو سڌو TRIP کان ON تائين.
Q4: ڇا معاون ڊوائيس مطابقت رکندڙ آهن؟
A4: ها- الارم رابطا، معاون رابطا، شنٽ / انڊر وولٽيج رليز، ۽ برقي آپريٽرز شامل ڪري سگھجن ٿا بغير ڌار ڪرڻ جي.
Q5: ڇا DAM1 پراڻن برڪرن کي تبديل ڪرڻ لاءِ موزون آهي؟
A5: بلڪل. ان جو ڪمپيڪٽ فوٽ پرنٽ اڪثر پينلز ۾ ليڊيسي MCCBs جي سڌي متبادل جي اجازت ڏئي ٿو- وقت جي بچت ۽ قيمتن کي اپڊيٽ ڪرڻ.
