پائيدار موٽر تحفظ سرڪٽ برڪر ٺاهيندڙ

سي ڊي اي ڊي ايموٽر پروٽيڪشن سرڪٽ برڪرز جو هڪ پروفيشنل ڪارخانو آهي، 52,400 m² پيداوار جي سهولت ۽ جامع پيداوار جون لائينون. انهن شين جي پيداوار ۽ وڪرو ۾ 20 سالن جي تجربي سان، اسان پيش ڪريون ٿا ترقي يافته ۽ پائيدار حل جيڪي مخصوص آپريشنل گهرجن کي پورو ڪرڻ لاءِ ترتيب ڏئي سگهجن ٿا.

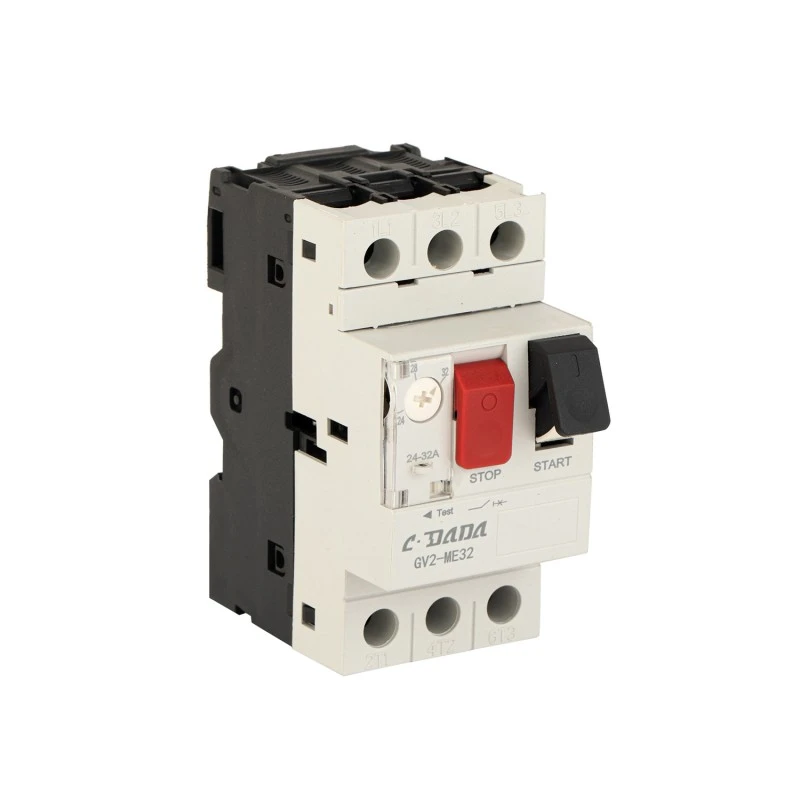

هڪ موٽر تحفظ سرڪٽ برڪر ڇا آهي؟

A موٽر تحفظ سرڪٽ برڪر (MPCB)، پڻ سڃاتو وڃي ٿو aموٽر سرڪٽ برڪر يادستي موٽر اسٽارٽر، هڪ خاص آهيelectromechanical تحفظ جي ڊوائسخاص طور تي آپريشنل غلطين جي خلاف برقي موٽر جي حفاظت لاء ٺهيل. عام مقصد جي MCCBs جي برعڪس، MPCBs ضم ٿي وڃن ٿااوورلوڊ تحفظ، شارٽ سرڪٽ تحفظ، ۽ دستي سوئچنگ هڪ واحد ڪمپيڪٽ يونٽ ۾، موٽر جي شروعاتي ۽ هلندڙ حالتن جي منفرد مطالبن لاء بهتر.

ڪم هيٺIEC 60947-4-1 (رابطا ڪندڙ ۽ موٽر شروع ڪندڙ) ۽IEC 60947-2 (circuit-breakers)، MPCBs مان موجوده درجه بندي کي سنڀاليندو آهي0.63A کان 100A (وڌائڻ150A مخصوص رينجز ۾)، مخصوص موٽر فل لوڊ واءَ سان ملائڻ لاءِ ترتيب ڏيڻ واري حرارتي سيٽنگن سان. اهي موٽر کي برداشت ڪرڻ لاء ٺهيل آهنوهنجڻ (عام طور تي 6-8× فل لوڊ ڪرنٽ شروع ٿيڻ دوران) بغير ڪنهن تڪليف جي ٽرپنگ، جڏهن ته مسلسل اوور لوڊ ۽ فيز جي ناڪامي جي خلاف صحيح تحفظ فراهم ڪري ٿي.

MPCBs جو واضح فائدو انھن ۾ آھيموٽر-بهتر سفر خاصيتون-حرارتي عناصر موٽر جي گرمائش واري وڪڙن ۽ مقناطيسي سفرن لاءِ ترتيب ڏنل آهن جيڪي موجوده موجوده شروع کان مٿي آهن پر نقصان واري غلطي جي سطح کان هيٺ آهن. اهو ڪيترن ئي ايپليڪيشنن ۾ الڳ رابطا ۽ اوورلوڊ رليز جي ضرورت کي ختم ڪري ٿو، پينل جي جڳهه کي گهٽائڻ ۽ تنصيب جي پيچيدگي کي.

MPCB پراڊڪٽ ڪيٽيگريز ۽ ترتيب

درجه بندي	قسم	موجوده حد	اهم خاصيتون
فريم سائيز	ڪمپيڪٽ (NS2-25 سيريز)	0.63A - 25A	DIN ريل چڙهڻ، 100kA Icu تي 400V، اسڪرو/اسپرنگ ٽرمينلز
	معياري (NS2-32 سيريز)	0.1A - 32A	وڌايل رينج، حرارتي-مقناطيسي سفر، مرحلو ناڪامي تحفظ
	پاور (NS2-80/100 سيريز)	10A - 100A	اعلي حرارتي صلاحيت، 15-50kA Icu، پينل جبل
سفر ٽيڪنالاجي	حرارتي- مقناطيسي	0.63A - 100A	Bimetallic اوورلوڊ + solenoid شارٽ سرڪٽ، ترتيب ڏيڻ وارو Ir
سفر ٽيڪنالاجي	اليڪٽرانڪ	25A - 150A	مائڪرو پروسيسر تي ٻڌل، مرحلو عدم توازن، زميني غلطي، ڪميونيڪيشن
ڪنٽرول قسم	دٻايو بٽڻ	0.63A - 32A	ڳاڙهو بند بٽڻ، سڌو موٽر ڪنٽرول، مقامي آپريشن
	روٽري هينڊل	10A - 100A	بند پوزيشن ۾ بند ڪرڻ جي قابل، padlock منسلڪ (3 تالا)
	ريموٽ ڪنٽرول تيار	25A - 100A	شنٽ ٽرپ / انڊر وولٽيج ڇڏڻ جي مطابقت
استعمال جي درجه بندي	AC-3	سڀ درجه بندي	اسڪوائرل-ڪيج موٽر شروع ٿيڻ / هلڻ دوران بند ٿيڻ
استعمال جي درجه بندي	AC-4	0.63A - 32A	اسڪوائرل-ڪيج موٽر شروع ٿيندڙ، پلگنگ، انچنگ (10 × اندر)
قطب جي جوڙجڪ	3-قطب	0.63A - 100A	معياري ٽي-مرحلي موٽر تحفظ
قطب جي جوڙجڪ	4-قطب	0.63A - 32A	ٽي مرحلو + غير جانبدار يا ٻه اسپيڊ موٽر سوئچنگ

موجوده سيٽنگ جي حد جا مثال:

NS2-25E:0.63-1A، فوري سفر 13A (13×ان)

NS2-25F:1-1.6A، فوري سفر 22.5A (14×ان)

NS2-25 جي:1.6-2.5A، فوري سفر 33.5A (13.4×ان)

NS2-25H:2.5-4A، فوري سفر 51A (12.75×ان)

NS2-25J:6-10A، فوري سفر 138A (13.8×ان)

NS2-25L:13-18A، فوري سفر 223A (12.4×ان)

NS2-80B:40-63A، فوري سفر 756A (12×ان)

بنيادي ڪم ۽ حفاظتي صلاحيتون

انٽيليٽ ٿيل موٽر تحفظ جا ڪم

فنڪشن	معلوم ڪرڻ جو اصول	ٽيڪنيڪل پيٽرولر
اوور لوڊ تحفظ (حرارتي)	Bimetallic پٽي گرمي جي توسيع	ترتيب ڏيڻ وارو 0.63-100A، ٽرپنگ ڪلاس 10A (2-10s at 6×In)، وسيع معاوضو -20°C کان +60°C
شارٽ سرڪٽ تحفظ (مقناطيسي)	برقياتي مقناطيسي solenoid پلنگر	مقرر ٿيل 12-14 × اندر (موٽر-آپٽمائزڊ)، <20ms آپريشن، 100kA ٽوڙڻ جي گنجائش
مرحلي جي ناڪامي جي حفاظت	bimetals جي مختلف گرمائش	10s اندر سفر 0.9×In سنگل فيز اوپن سان، سنگل فيزنگ نقصان کي روڪي ٿو
مرحلو عدم توازن تحفظ	مرحلن جي وچ ۾ حرارتي فرق	سفر جڏهن موجوده عدم توازن > 2 منٽ لاءِ 30٪
بند ٿيل روٽر تحفظ	مسلسل اعلي موجوده (> 6 × ۾> 2s لاء)	حرارتي وکر سان گڏ، روٽر / اسٽيٽر نقصان کي روڪي ٿو
دستي سوئچنگ	مشيني ٽوگل/پش بٽڻ	100,000 برقي آپريشن، آن-آف موٽر ڪنٽرول، آئسوليشن فنڪشن

سفر جون خاصيتون ۽ ڪوآرڊينيشن

MPCBs خصوصيت انورس-وقت حرارتي وکر خاص طور تي موٽر حرارتي خاصيتن سان ملن ٿا:

حرارتي سفر جا وقت (عام ڪلاس 10A):

1.05×Ir: ڪوبه سفر نه (2h)

1.2 × آر: سفر 10-20 منٽ

1.5 × آر: سفر 2-4 منٽ

6 × آر: سفر 2-10 سيڪنڊ (شروعاتي موجوده برداشت)

12-14×Ir: فوري مقناطيسي سفر (<20ms)

مقناطيسي سفر سيٽنگون:

مقرر ڪريو 20-30٪ مٿي موٽر بند-روٽر موجوده

شروع ڪرڻ دوران تڪليف جي سفر کي روڪيو (6-8 × FLC 1-3 سيڪنڊن لاءِ)

شارٽ سرڪٽ جي خرابين جي تيزيء سان صاف ڪرڻ کي يقيني بڻائي ٿي

ايپليڪيشن ماحول ۽ استعمال جا ڪيس

انڊسٽري سيڪٽر	مخصوص ايپليڪيشن	عام وضاحتون
صنعتي خودڪار	ڪنويئر سسٽم، پمپ، ڪمپريسر، پرستار	4A-25A، AC-3، 100kA Icu، پش بٽڻ ڪنٽرول، DIN ريل
HVAC سسٽم	چيلر، ايئر هينڊلنگ يونٽ، کولنگ ٽاور	10A-32A، وسيع معاوضو، اعلي شروعاتي تعدد
پاڻي ۽ گندو پاڻي	آبپاشي پمپ، بوسٹر اسٽيشن، آبپاشي	6A-40A، خشڪ هلائيندڙ تحفظ (پريشر سوئچ انٽيگريشن)، IP65 ملفوظات
مشين جا اوزار	ليٿس، ملنگ مشين، گرائنر	1.6A-10A، تيز رفتار برداشت، بار بار شروع ٿيندڙ (AC-4)
مواد سنڀالڻ	کرين ، لفٽ ، ڪنوير ، لفٽ	10A-63A، روٽري هينڊل، بند ڪرڻ لائق بند، ميڪيڪل انٽرلاڪنگ
کاڌو ۽ مشروب	مکسر، گرائنر، پيڪنگ مشين	2.5A-16A، اسٽينلیس سٹیل لوازمات، ڌوئڻ فرض
قابل تجديد توانائي	شمسي ٽريڪنگ موٽرز، ونڊ ٽربائن جا مددگار	1A-10A، وڌايل درجه حرارت جي حد (-25°C کان +70°C)
تيل ۽ گئس	سوراخ ڪرڻ واري رگ جي معاون، پمپ جيڪس	25A-100A، tropicalized (T2)، corrosion-مزاحمتي، اعلي جھٽڪو مزاحمت

پيداواري عمل ۽ پيداوار جو ڪم فلو

درستي جي پيداوار جي ترتيب

Raw Material IQC → Bimetallic Element Production → Electromagnetic Coil Winding → Contact System Fabrication → Arc Chute Assembly → Mechanism Integration → Calibration & Testing → Final Assembly → Quality Verification → Packaging

نازڪ پيداوار جا مرحلا

اسٽيج	عمل جي تفصيل	معيار ڪنٽرول پوائنٽس
Bimetallic عنصر جي پيداوار	Inconel/pasivated Steel composite rolling, deflection characteristics لاءِ گرميءَ جو علاج، شڪل کي ڇڪڻ، calibration نشان ھڻڻ	گھٽتائي جي شرح 0.15-0.25mm/°C، سفر جي گرمي پد ±3٪ رواداري، استحڪام جاچ 1000h تي 200 ° C
برقي مقناطيسي ڪوئل جي پيداوار	ڪاپر وائر وائنڊنگ (0.3-0.8mm)، ويڪيوم وارنش امپريشن، مقناطيسي ڪور اسيمبلي	ڊي سي مزاحمت ± 5٪، ڊائلٽرڪ طاقت 2kV / 1 منٽ، کڻڻ / ڊراپ آئوٽ وولٹیج جاچ
حرارتي سفر جي حساب ڪتاب	خودڪار ڪيليبريشن اسٽيشن، درست موجوده انجيڪشن سان، درجه حرارت چيمبر (-20 ° C کان + 60 ° C)	سفر جو وقت 1.05 × Ir، 1.25 × Ir، 6 × Ir رڪارڊ ڪيو ويو، ± 10٪ رواداري، مستقل نشان ھڻڻ
مقناطيسي سفر جي سيٽنگ	Solenoid ايئر گپ ايڊجسٽمينٽ، اسپرنگ پري-لوڊ حساب ڪتاب، سيٽنگ کان پوء سيل ڪيو ويو	12-14×Ir ±10% تي فوري سفر، <20ms آپريشن، ٽمپر پروف سيلنگ
رابطو سسٽم اسيمبلي	سلور-الائي (AgNi يا AgCdO) رابطا ٽامي جي گاڏين کي برز ٿيل، ايڪشن جاميٽري کي صاف ڪرڻ	رابطي جي مزاحمت <1mΩ، سختي HV 100-150، ڇڪڻ واري طاقت >50MPa
آرڪ چيٽ انٽيگريشن	سيرامڪ اسپلٽر پليٽس (6-12 پليٽون)، آرڪ رنر جي ترتيب، ڊيونائيزنگ چيمبر اسيمبلي	Dielectric طاقت>2.5kV، آرڪ ڪونچنگ <10ms 400V تي، طول و عرض ±0.1mm
فائنل ميڪانيزم اسيمبلي	ٽوگل/پش بٽڻ ميڪانيزم، ٽرپ فري اوور رائڊ، رابطو پريشر اسپرنگس، هينڊل لنڪيج	مشيني برداشت 100,000 آپريشن، رابطي جو دٻاء 5-10N، بائونس ٽائيم <3ms
جامع جاچ	پرائمري انجيڪشن جاچ (0.5-1000A)، وقت جي موجوده وکر جي تصديق، مرحلو ناڪامي سموليشن	100٪ خودڪار جاچ، ڊيٽا لاگنگ، QR ڪوڊ جي چڪاس

پرائمري خام مال ۽ اجزاء جي وضاحت

جزو	مواد جي وضاحت	فراهم ڪندڙ معيار	مکيه خاصيتون
Bimetallic پٽي	انڪونل 718/پاسسويٽيڊ اسٽيل جامع (ASTM TM2) يا پيتل/اسٽيل	ASTM B388، IEC 60404	گھٽتائي جي شرح 0.2mm/°C، استحڪام ±3٪ 20 سالن کان مٿي، چرڻ جي مزاحمت
برقي مقناطيسي ڪوئل	ٽامي جي تار ڪلاس ايف (155 ° سي) يا ڪلاس ايڇ (180 ° سي)	IEC 60317، NEMA MW 35	بريڪ ڊائون وولٽيج> 2kV، سولڊريبلٽي 390 ° C/2s، لچڪدار
مقناطيسي ڪور	Silicon اسٽيل laminations (0.35-0.5mm) يا مضبوط لوهه	IEC 60404-8، JIS C 2552	اعلي permeability، گهٽ remanence، مسلسل چنبڙائي خاصيتون
مکيه رابطا	اليڪٽرولائيٽڪ ڪاپر (Cu-ETP) + AgNi 90/10 يا AgCdO ٽوٽڪا	ASTM B152، IEC 60368	چالکائي ≥100٪ IACS، آرڪ ايرويشن مزاحمت، اينٽي ويلڊنگ
اسپرنگس سان رابطو ڪريو	بيريليم ٽامي (CuBe2) يا اسٽينلیس سٹیل 301	ASTM B196	ٿڪل زندگي> 100,000 چڪر، مسلسل دٻاء 5-10N
آرڪ چيٽ پليٽس	اسٽيٽائيٽ سيرامڪ يا ايلومينا (Al₂O₃ 95%)	IEC 60672	گرميءَ جي مزاحمت > 1000 ° سي، ڊائي اليڪٽرڪ طاقت > 15kV/mm
آرڪ ڊوڙندڙ	ٽامي-ٽنگسٽن (CuW) يا اسٽيل ٽامي جي پليٽ سان	ASTM B702	آرڪ ايرويشن مزاحمت، مقناطيسي آرڪ جي ڀڃڪڙي
ٺهيل ڪيس	BMC (DMC-2) Thermosetting پلاسٽڪ يا PA66 GF30	IEC 60664-1، UL 94 V-0	ٽريڪنگ انڊيڪس > 600V، گرمي جي مزاحمت 180 ° C، اثر > 7 kJ/m²
آپريٽنگ ميڪانيزم	زنڪ پلاٽ ٿيل اسٽيل يا اسٽينلیس سٹیل 304	ISO 898-1، ASTM A240	تناسلي طاقت> 400MPa، سنکنرن جي مزاحمت، لباس جي مزاحمتي
ٽرمينل	پيتل C36000 يا ٽامي C11000 ٽين پلاٽنگ سان (5-8μm)	ASTM B16/B187	موجوده کثافت 1.0-1.5 A/mm²، torque withstand 1.5-3.0Nm

معيار جي تعميل ۽ جانچ پروٽوڪول

بين الاقوامي معيار جي فريم ورڪ

معياري	دائرو	قابل اطلاق درجه بندي
IEC 60947-2	گھٽ وولٹیج سوئچ گيئر - سرڪٽ برڪرز	شارٽ سرڪٽ تحفظ، ٽوڙڻ جي گنجائش، اڪيلائي
IEC 60947-4-1	رابطا ۽ موٽر شروع ڪندڙ - اليڪٽروميڪيڪل رابطا ۽ موٽر شروع ڪندڙ	موٽر جي شروعات، اوورلوڊ تحفظ، رابطي سان گڏ تعاون
EN 60947-2 / EN 60947-4-1	يورپي هم آهنگ نسخو	سي اي مارڪنگ، يورپي يونين مارڪيٽ جي تعميل
GB/T 14048.2/GB/T 14048.4	چيني قومي معيار	سي سي سي سرٽيفڪيشن، چين مارڪيٽ

لازمي قسم جا امتحان (IEC 60947-4-1 ۽ IEC 60947-2)

ٽيسٽ ڪيٽيگري	مخصوص ٽيسٽ	قبوليت جي معيار
گرمي پد ۾ اضافو	درجه بندي Ir تي مسلسل موجوده	ٽرمينل ≤80K (چاندي)، ≤65K (ننڍي)، bimetal ≤85K
Dielectric خاصيتون	طاقت جي تعدد کي برداشت ڪرڻ (2kV-2.5kV/1min)، تسلسل (6kV-8kV)	ڪابه خرابي، نه ڦاٽڻ
اوور لوڊ تحفظ	1.05×Ir (ڪو به سفر 2h)، 1.25×Ir (سفر ≤2h)، 1.5×Ir (سفر <4 منٽ)	ٽرپنگ ڪلاس في ٽرپنگ جا روايتي وقت
شارٽ سرڪٽ ٽوڙڻ	Icu (حتمي)، Ics (خدمت) درجه بندي وولٹیج تي	100kA @ 400V (ڪمپیکٹ)، 15-50kA @ 400V (پاور رينج)
همراهه	ٽائپ 1 يا ٽائپ 2 SCPD سان	قسم 2: ڪو به نقصان، فوري طور تي ٻيهر آپريشن
مرحلو ناڪامي حساسيت	0.9×Ir تي سنگل فيز آپريشن	10s اندر سفر، موٽر سنگل فيز کي روڪي ٿو
مشيني برداشت	100,000 بغير لوڊ آپريشن	<5٪ پيٽرولر drift، ڪابه مشيني ناڪامي
برقي برداشت	100,000 AC-3 آپريشن (0.63-32A)	رابطي جو لباس <50٪، سفر جون خاصيتون برقرار رکيون
ماحولياتي	نم گرمي (IEC 60068-2-30)، ٿڌي، خشڪ گرمي	فنڪشنل ڪنڊيشن کان پوء، ڪو به سنکنرن
اي ايم سي	تابڪاري / منظم مداخلت لاءِ مدافعت (اليڪٽرانڪ قسم)	ڪابه تڪليف ٽرپنگ، EN 60947-4-1 ضميمه ايل

ڪارخاني جي معيار ڪنٽرول ۽ انسپيڪشن معيار

ايندڙ مواد QC (IQC)

مواد	چڪاس جون شيون	نموني جو منصوبو	سامان
Bimetallic پٽي	انحراف جي شرح، مزاحمت، استحڪام، طول و عرض رواداري	في بيچ، نموني جاچ	حرارتي تندور، ڦيرائڻ گيج، مزاحمتي پل
ايناميل تار	قطر، موصليت جي ٿلهي، ڀڃڪڙي وولٹیج، لچڪدار	AQL 0.65	Micrometer, dielectric tester, elongation tester
سلور رابطي جون صلاحون	پاڪائي، کثافت، سختي، برزنگ مصر جي مطابقت	في بيچ	اسپيڪٽرو ميٽر، سختي ٽيسٽر، ميٽيلرجيڪل خوردبيني
پلاسٽڪ مرکبات	شيشي جو مواد، viscosity، علاج خاصيتون، flammability	في بيچ	ميلٽ فلو انڊيڪس، ڊي ايس سي، يو ايل 94 ٽيسٽ اپريٽس
اسٽيل اجزاء	سختي، tensile طاقت، dimensional رواداري	AQL 1.0	Rockwell سختي ٽيسٽر، tensile مشين، CMM

ان-پروسيس ڪوالٽي ڪنٽرول (IPQC)

اسٽيشن	ڪنٽرول پيٽرولر	تعدد	طريقو
Bimetal calibration	سفر جي درجه حرارت، حوالن جي درجه حرارت تي ڦيرڦار، نشان لڳائڻ	هر يونٽ	موجوده انجيڪشن سان خودڪار حساب ڪتاب اسٽيشن
ڪنول ونڊڻ	موڙ جي ڳڻپ ، ٽنگ ، مزاحمت ، موصل	هر يونٽ	موٽڻ سان خودڪار واء مشين، ohmmeter
مقناطيسي سفر سيٽنگ	هوائي خلا، بهار کان اڳ لوڊ، فوري سفر موجوده	هر يونٽ	پرائمري انجيڪشن ٽيسٽر (50-1000A)، وقت جي ماپ
رابطو اسيمبلي	رابطي جي خال، دٻاء، ترتيب، مزاحمت	هر 100 يونٽ	قوت گيج، مائڪرو اوهميٽر، نظرياتي موازنہ ڪندڙ
ميکانيزم انضمام	ٽوگل فورس، سفر کان آزاد فنڪشن، هينڊل آپريشن	هر يونٽ	خودڪار فنڪشنل ٽيسٽر، فورس-ڊسپليسمينٽ وکر

فائنل ڪوالٽي ڪنٽرول (FQC) ۽ آئوٽ گوئنگ QC (OQC)

ٽيسٽ آئٽم	معياري	نموني سائيز
حرارتي سفر جي تصديق	1.05×Ir (ڪو به سفر)، 1.25×Ir (سفر)، وقت جي رڪارڊنگ	100%
مقناطيسي سفر جي تصديق	12-14×I فوري سفر، <20ms	100%
ناڪامي جو مرحلو	سنگل-مرحلي آپريشن، 10s اندر سفر	100%
Dielectric withstand voltage	2kV AC/1 منٽ	100%
موصليت جي مزاحمت	> 100MΩ @ 500V ڊي سي	100%
رابطي جي مزاحمت	<1mΩ في قطب	100%
مشيني آپريشن	10 آن-آف سائيڪل، هموار آپريشن	100%
بصري ۽ طول و عرض جي چڪاس	نازڪ طول و عرض تي صفر خرابيون	100%
مستقل نشان لڳائڻ	سولوينٽ وائپنگ، ابريشن ٽيسٽ	AQL 1.0
پيڪنگ جي سالميت	ڊراپ ٽيسٽ، وائبريشن (ISTA 3A)	في لاٽ

پيداوار جي انفراسٽرڪچر ۽ پيداوار جي صلاحيت

ترقي يافته پيداوار جو سامان

سامان جو درجو	مشين جي وضاحت	فنڪشن	ظرف
Bimetal پيداوار لائن	سڌائي رولنگ مل، گرمي علاج فرنس، اسٽيمپنگ پريس	Bimetallic پٽي جي پيداوار، calibration	50,000 پٽي/ڏينهن
خودڪار Calibration	6-اسٽيشن روٽري حساب ڪتاب جو نظام گرمي پد جي چيمبرن سان	حرارتي سفر جي حساب ڪتاب (-20°C کان +60°C)	2,000 يونٽ / ڏينهن
پرائمري انجيڪشن ٽيسٽ	1000A پرائمري موجوده انجيڪشن سيٽ	وقت جي موجوده وکر جي تصديق	500 يونٽ / ڪلاڪ
ڪوئل ونڊ ڪرڻ	Tension ڪنٽرول سان CNC واڍي مشين	برقي مقناطيسي ڪنڊ جي پيداوار	10,000 کنيل / ڏينهن
Brazing سان رابطو ڪريو	ڪنٽرول ٿيل ماحوليات برزنگ فرنس (H₂/N₂)	ٽامي جي گاڏين کي چانديءَ جي ٽِپ بريز ڪرڻ	5,000 رابطا / ڪلاڪ
اسيمبلي	ليبر اسيمبلي سيل	مشيني اسيمبلي، calibration، جاچ	3,000 يونٽ / ڏينهن في ليڪ
برداشت جي جاچ	مشيني/اليڪٽريڪل لائف ٽيسٽ بينچ (100,000 چڪر)	زندگي جي تصديق، لباس جي نگراني	هڪ ئي وقت ۾ 200 يونٽ
ماحولياتي جاچ	درجه حرارت / نمي جي چيمبرز، وائبريشن ٽيبل	IEC 60068-2 تعميل جي تصديق	100 يونٽ / ڏينهن

پيداوار جي صلاحيت ۽ ليڊ ٽائمز

پيداوار جو درجو	مهيني جي صلاحيت	معياري وقت	تڪڙي آرڊر جي صلاحيت
Compact MPCB (0.63A-25A)	100,000 يونٽ	4-5 هفتا	3 ڏينهن (اسٽاڪ اجزاء)
معياري MPCB (0.1A-32A)	80,000 يونٽ	4-5 هفتا	5 ڏينهن
پاور MPCB (10A-63A)	60,000 يونٽ	4-5 هفتا	7 ڏينهن
ڳري ڊيوٽي MPCB (40A-100A)	20,000 يونٽ	4-5 هفتا	10 ڏينهن
اليڪٽرانڪ MPCB (25A-150A)	20,000 يونٽ	4-5 هفتا	7 ڏينهن

انجنيئرنگ ۽ ٽيڪنيڪل ٽيم جي جوڙجڪ

ڊپارٽمينٽ	اهلڪار	ماهر	ذميواريون
آر اينڊ ڊي انجنيئرنگ	5 انجنيئر	موٽر تحفظ الورورٿم، bimetallic مواد، برقياتي مقناطيسي ڊيزائن، آرڪ quenching	نئين پيداوار جي ترقي، حرارتي ماڊلنگ، پيٽرن پورٽ فوليو (40+ پيٽرن)
پروسيسنگ انجنيئرنگ	18 انجنيئر	صحت واري حساب ڪتاب، خودڪار اسيمبلي، لين جي پيداوار، انڊسٽري 4.0	پيداوار جي اصلاح، SOP دستاويز، پيداوار جي بهتري (> 99.5٪)
جانچ ۽ تصديق	15 انجنيئر	هاء-موجوده جاچ، موٽر تخليق، ماحولياتي جاچ، EMC	ٽائپ ٽيسٽنگ ڪوآرڊينيشن (IEC 60947-4-1)، ناڪامي جو تجزيو، سرٽيفڪيشن
ايپليڪيشن انجنيئرنگ	10 انجنيئر	موٽر شروعاتي حساب ڪتاب، ڪوآرڊينيشن مطالعو، فيلڊ ڪميشننگ	ڪسٽمر ٽيڪنيڪل سپورٽ، اسڪيم ڊيزائن، موٽر تحفظ جي تربيت
معيار جي ضمانت	30 ٽيڪنيشن	ISO 9001، IATF 16949، شمارياتي پروسيس ڪنٽرول (SPC)، ميٽرولوجي	سپلائر آڊٽ، پروسيس آڊٽ، اصلاحي عمل، حساب ڪتاب جي ليبارٽري

سرٽيفڪيشن ۽ تعميل دستاويز

سرٽيفڪيشن	جاري ڪندڙ جسم	دائرو	صحيحيت
ISO 9001: 2015	ZHONGDA HUAYUAN	معيار جي انتظام جو نظام	سالياني نگراني
IEC 60947-2 ٽائپ ٽيسٽ	ايس جي ايس	سرڪٽ برڪر ڪارڪردگي	في پيداوار سيريز
سي اي مارڪنگ	اطلاع ٿيل جسم	EU مارڪيٽ تائين رسائي	ڊيزائن تي منحصر
سي سي سي (چين)	CQC	چيني لازمي سرٽيفڪيشن	5 سالن جي صحيحيت

ڇو اسان جي ايم پي سي بي جي پيداوار ڌار ڌار بيٺل آهي

اسان جي پيداواري سهولت 20 سالن جي اسپيشلائيزيشن جي نمائندگي ڪري ٿي موٽر جي حفاظت واري ٽيڪنالاجي ۾، MPCBs فراهم ڪندي جيڪي عالمي معيارن کان وڌيڪ آهن:

عمودي انضمام: گھر جي اندر bimetallic عنصرن جي پيداوار، درستي جي حساب سان، ۽ برقي مقناطيسي ڪوئل جي پيداوار مڪمل معيار جي ڪنٽرول ۽ تيز ڪسٽمائيزيشن کي يقيني بڻائي ٿي

ترقي يافته calibration ٽيڪنالاجي: 6-اسٽيشن خودڪار ڪيليبريشن سسٽم سان گڏ درجه حرارت جي چيمبرن (-20°C کان +60°C) پوري آپريٽنگ رينج ۾ ±3% سفر جي درستگي حاصل ڪرڻ

ٽيسٽنگ انفراسٽرڪچر: $3M+ ابتدائي انجيڪشن ٽيسٽنگ (1000A گنجائش)، 100,000-سائيڪل برداشت جي تصديق، ۽ جامع ماحولياتي تخليق ۾ سيڙپڪاري ڪئي وئي

موٽر-مخصوص ماهر: موٽر جي شروعاتي خاصيتن، حرارتي وکر، ۽ رابطي جي ضرورتن ۽ نرم شروع ڪندڙن سان هم آهنگ جي ڄاڻ

ڪسٽمائيزيشن جي صلاحيت: خاص موجوده سيٽنگن کان وٺي منفرد چڙهڻ واري ترتيب ۽ معاون رابطي جي ترتيبن تائين- توهان جي موٽر تحفظ جي گهرج مطابق انجنيئر

CDADA هڪ موٽر تحفظ سرڪٽ برڪر ٺاهيندڙ ۽ فراهم ڪندڙ چين ۾ آهي. اسان جو ڪارخانو مختلف صنعتن جي خدمت ڪري ٿو جهڙوڪ پاور سسٽم، بلڊنگ آٽوميشن، ۽ صنعتي پيداوار، پيش ڪندي لچڪدار OEM / ODM حل.
