ڪيئن هڪ 6kA AC ننڍو سرڪٽ بريڪر سرڪٽ جي حفاظت کي بهتر بڻائي ٿو؟

مواد جو جدول

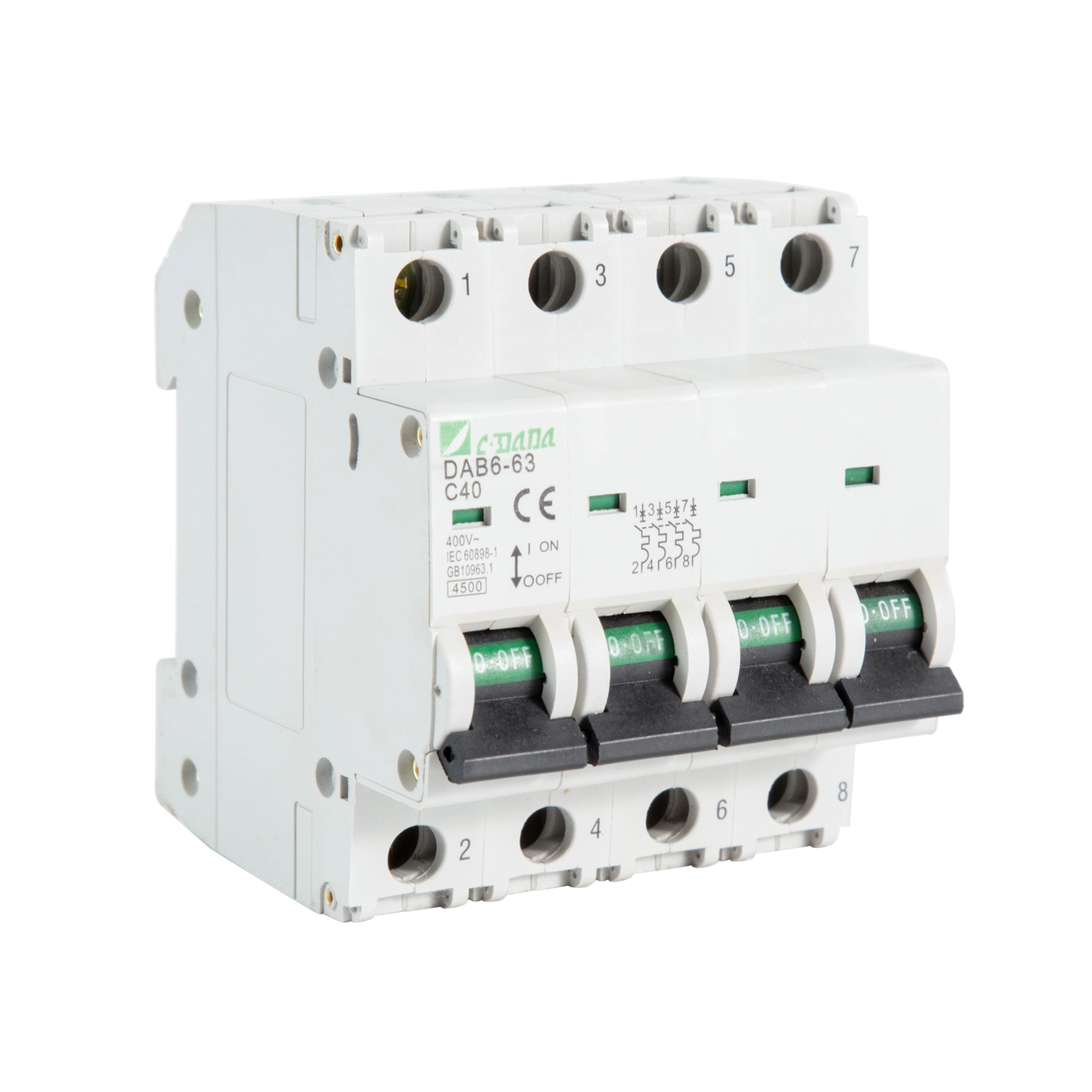

6kA AC مينيچر سرڪٽ برڪر ڇا آهي؟

هڪ ننڍڙو سرڪٽ برڪر، عام طور تي MCB سڏيو ويندو آهي، هڪ حفاظتي سوئچنگ ڊيوائس آهي جيڪو خودڪار طور تي برقي سرڪٽ کي خودڪار طور تي ڊسڪ ڪرڻ لاء ٺهيل آهي جڏهن غير معمولي موجوده حالتون واقع ٿينديون آهن. هڪ روايتي فيوز جي برعڪس، هڪ MCB عام طور تي ريٽ ٿي سگهي ٿو غلطي صاف ٿيڻ کان پوء، ان کي بار بار آپريشن ۽ سار سنڀال لاء آسان بڻائي ٿو.

اصطلاح6kAبريڪر جي ريٽ ٿيل شارٽ سرڪٽ ٽوڙڻ جي صلاحيت جو حوالو ڏئي ٿو قابل اطلاق ٽيسٽ حالتن جي تحت. سادي اصطلاحن ۾، هڪ 6kA MCB ٺاهي وئي آهي محفوظ طور تي هڪ امڪاني شارٽ سرڪٽ موجوده 6,000 ايمپيئر تائين مداخلت ڪرڻ لاءِ جڏهن مخصوص گهرجن کي پورو ڪيو وڃي.

مصنوعات جيڪي IEC/EN 60898-1 سان تعميل ڪن ٿيون عام طور تي پيٽرول بيان ڪن ٿيون جهڙوڪ ريٽيڊ ڪرنٽ، ريٽيڊ وولٽيج، فریکوئنسي، ٽوڙڻ جي گنجائش، ۽ فوري ٽرپنگ خاصيتون. تجارتي MCB جون حدون پيش ڪري سگھن ٿيون 6kA درجه بندي مختلف موجوده درجه بندي ۽ قطب ترتيبن تي.

6kA ٽوڙڻ جي صلاحيت ڇو ضروري آهي؟

شارٽ سرڪٽ تمام مختصر عرصي اندر انتهائي تيز واهه پيدا ڪري سگھن ٿا. جيڪڏهن حفاظتي ڊوائيس محفوظ طور تي ان جي تنصيب واري نقطي تي موجود موجوده غلطي کي روڪي نه ٿو سگهي، نتيجن ۾ سخت رابطي جي نقصان، گهڻي گرمي، سامان جي ناڪامي، يا خطرناڪ برقي آرڪنگ شامل ٿي سگھي ٿو.

تنهن ڪري، ٽوڙڻ جي صلاحيت صرف نه چونڊيو وڃي ڇاڪاڻ ته 6kA عام طور تي دستياب آهي. انسٽاليشن پوائنٽ تي ممڪن شارٽ سرڪٽ موجوده جو جائزو وٺڻ گهرجي، ۽ چونڊيل بريڪر وٽ ان سسٽم لاءِ مناسب رڪاوٽ جي صلاحيت هجڻ لازمي آهي.

ٺاهيندڙ وضاحتون بيان ڪن ٿيون ته 6kA MCBs موجوده درجه بندي ۽ وولٹیج ترتيبن جي حد تائين موجود آهن، جن ۾ عام 230V ۽ 400V AC ورهائڻ وارو نظام شامل آهن.

ڪيئن هڪ AC ننڍي سرڪٽ برڪر هڪ سرڪٽ جي حفاظت ڪندو آهي؟

هڪ عام MCB حرارتي ۽ مقناطيسي تحفظ واري ميڪانيزم کي گڏ ڪري ٿو. اهي ٻه افعال مختلف برقي مسئلن کي حل ڪن ٿا.

1. حرارتي تحفظ:هڪ مسلسل اوورلوڊ هڪ بيميٽيلڪ عنصر کي گرم ڪري ٿو. جڏهن درجه حرارت آپريٽنگ حد تائين پهچي ٿو، ميڪانيزم جاري ڪري ٿو ۽ سرڪٽ کي کولي ٿو.
2. مقناطيسي تحفظ:هڪ اعلي شارٽ سرڪٽ ڪرنٽ هڪ مضبوط مقناطيسي اثر پيدا ڪري ٿو جيڪو فوري طور تي سفر واري ميڪانيزم کي چالو ڪري ٿو، سرڪٽ کي تيزيء سان ڊسڪ ڪيو.
3. دستي سوئچنگ:MCB کي عام طور تي دستي طور تي تبديل ڪري سگھجي ٿو سرڪٽ آئسوليشن لاءِ سار سنڀال يا انسٽاليشن جي ڪم دوران.

هي ميلاپ MCB کي سرڪٽس لاءِ موزون بڻائي ٿو جتي ٻنهي ڊگھي عرصي جي اوور لوڊ ۽ اوچتو شارٽ سرڪٽ جي غلطين کي حل ڪرڻ جي ضرورت آهي. جديد MCB پراڊڪٽ جون حدون عام طور تي حرارتي ۽ مقناطيسي رليز کي گڏ ڪن ٿيون ۽ شايد بي، سي، يا ڊي خاصيتون مهيا ڪري سگھن ٿيون جيڪي گهربل لوڊ جي لحاظ سان.

ڪهڙا ٽيڪنيڪل پيٽرولر خريد ڪندڙن کي چيڪ ڪرڻ گهرجي؟

خريد ڪندڙ اڪثر ڪري موجوده درجه بندي ۽ قيمت تي ڌيان ڏيندا آهن جڏهن ته ٻين پيٽرولن کي نظر انداز ڪندي. هڪ قابل اعتماد پروجيڪٽ جي وضاحت لاء، هيٺ ڏنل خاصيتن کي گڏ ڪرڻ گهرجي.

قائم ڪيل ٺاهيندڙن کان پراڊڪٽ دستاويز عام طور تي الڳ الڳ وضاحتن جي طور تي ٽوڙڻ جي صلاحيت کي علاج ڪرڻ جي بجاءِ انهن پيٽرولن کي گڏ ڪري ٿو.

ڪيئن بي، سي، ۽ ڊي ٽرپ وکر چونڊ کي متاثر ڪن ٿا؟

MCB جي وضاحت ڪرڻ وقت سفر جو وکر سڀ کان اهم فيصلن مان هڪ آهي. خط بيان ڪري ٿو تقريبن حد جنهن ۾ مقناطيسي فوري رليز هلندي آهي برڪر جي ريٽيڊ ڪرنٽ جي نسبت سان.

اهي حدون عام طور تي IEC 60898-1 MCB خاصيتن سان لاڳاپيل آهن.

مثال طور، جيڪڏهن هڪ موٽر هڪ عارضي شروعاتي موجوده پيدا ڪري ٿي ان جي عام آپريٽنگ ڪرنٽ کان ڪيترائي ڀيرا وڌيڪ، هڪ انتهائي حساس وکر شروع ٿيڻ دوران غير ضروري طور تي سفر ڪري سگهي ٿو. هڪ سي-وکر يا ڊي-وکر ڊوائيس وڌيڪ مناسب ٿي سگهي ٿو، سامان ۽ مڪمل سرڪٽ ڊيزائن تي منحصر ڪري ٿو.

ڪٿي آهن 6kA AC ننڍڙا سرڪٽ بريڪر عام طور تي استعمال ٿيندا آهن؟

هڪ 6kA AC ننڍو سرڪٽ برڪر ڪيترن ئي گهٽ-وولٽيج ايپليڪيشنن لاءِ موزون ٿي سگهي ٿو جڏهن حقيقي فالٽ ليول، وولٽيج، ڪرنٽ، ۽ انسٽاليشن جون گهرجون ڊوائيس جي وضاحتن ۾ اچي وڃن ٿيون.

• رهائشي ورڇ:لائٽنگ سرڪٽس، ساکٽ سرڪٽس، گھربل سامان، ۽ برانچ سرڪٽس.
• تجارتي عمارتون:آفيس ورهائڻ وارا بورڊ، لائٽنگ سسٽم، پرچون سهولتون، ۽ ننڍو سامان سرڪٽ.
• صنعتي ڪنٽرول پينل:معاون سرڪٽ، ڪنٽرول سامان، ننڍي موٽر، ۽ ٻيا مناسب گھٽ-وولٽيج لوڊ.
• عمارت جون خدمتون:HVAC سان لاڳاپيل معاون سرڪٽ، پمپ، روشني، ۽ عام بجلي جي ورڇ جتي وضاحتون مناسب آهن.
• اليڪٽرڪ ورهائڻ واري ڪابينا:برانچ-سرڪٽ تحفظ ۽ ماڊل ورهائڻ وارو نظام.

اصل ايپليڪيشن هميشه ٺاهيندڙن جي پيداوار جي دستاويزن ۽ انسٽاليشن جي گهرجن جي خلاف تصديق ڪئي وڃي. هڪ 6kA جي درجه بندي کي هر برقي ماحول لاءِ مناسب نه سمجهيو وڃي.

ڪھڙا مسئلا صحيح ايم سي بي کي روڪڻ ۾ مدد ڪري سگھن ٿا؟

سڀ کان وڏي خريداري جي خدشات مان هڪ صرف اهو ناهي ته ڇا هڪ برڪر ڪم ڪري ٿو، پر ڇا اهو مسلسل ڪم ڪري ٿو انهن شرطن جي تحت جنهن لاء اهو چونڊيو ويو آهي.

1. مسلسل اوور لوڊ

هڪ سرڪٽ تمام گهڻي عرصي لاءِ گهڻو ڪرنٽ کڻڻ جي ڪري ٿي سگهي ٿو موصل جي گرمائش ۽ وقت کان اڳ سامان جي خرابي. حرارتي رليز مسلسل اوورلوڊ حالتن جي جواب ڏيڻ لاء ٺهيل آهي.

2. شارٽ سرڪٽ جو نقصان

هڪ موزون ٽوڙڻ جي گنجائش MCB کي اجازت ڏئي ٿي ته ڊوائيس جي مخصوص مداخلت جي صلاحيت کان سواءِ اضافي فالٽ ڪرنٽ ۾ مداخلت ڪري.

3. Nuisance Tripping

هڪ غير مناسب سفر وکر غير ضروري رڪاوٽون پيدا ڪري سگهي ٿو جڏهن سامان شروع ٿئي ٿو. بي، سي، يا ڊي خاصيتن کي لوڊ ڪرڻ ۾ مدد ڪري ٿي هن مسئلي کي حل ڪرڻ ۾.

4. مشڪل سار سنڀال

هڪ ماڊيولر MCB آسان دستي اڪيلائي مهيا ڪري سگهي ٿو، برقي جي مدد ڪري سگهي ٿو انفرادي سرڪٽس جي سڃاڻپ ۽ ڪم ڪرڻ کان سواءِ لازمي طور تي مڪمل ورهائڻ واري نظام کي بند ڪرڻ جي.

5. خريداري جي غير يقيني صورتحال

B2B منصوبن ۾، نامڪمل ٽيڪنيڪل وضاحتون غلط پروڊڪٽس، دير جي منظوري، يا متبادل خرچن جي ڪري سگھي ٿي. هڪ واضح پراڊڪٽ ڊيٽ شيٽ ۽ بيان ڪيل ٽيڪنيڪل پيٽرولر انهن خطرن کي گھٽائي ٿو.

ڪيئن خريد ڪندڙ هڪ مناسب 6kA MCB چونڊي سگهن ٿا؟

هڪ عملي چونڊ عمل ڪيترن ئي مرحلن ۾ تقسيم ڪري سگهجي ٿو. هي مدد ڪري ٿو انجنيئرن ۽ خريداري ٽيمن کي صرف هڪ فهرست جي عنوان مان هڪ پراڊڪٽ چونڊڻ کان پاسو ڪرڻ.

1. سسٽم وولٹیج جو اندازو لڳايو.
   نامزد ٿيل AC وولٹیج جي تصديق ڪريو ۽ ڇا ايپليڪيشن سنگل فيز يا ٽي مرحلو آهي.
2. ڳڻپيو يا تصديق ڪريو ڊيزائن موجوده.
   MCB جي درجه بندي ڪرنٽ کي متوقع سرڪٽ لوڊ ۽ موصل جي قابل اجازت موجوده سان هموار ڪيو وڃي.
3. ممڪن شارٽ سرڪٽ موجوده جو اندازو لڳايو.
   انسٽاليشن پوائنٽ تي موجود موجوده غلطي کي چيڪ ڪريو ۽ تصديق ڪريو ته منتخب ٿيل 6kA ٽوڙڻ جي صلاحيت ڪافي آهي.
4. لوڊ انرش جو اندازو لڳايو.
   سڃاڻپ ڪريو ته ڇا سرڪٽ ۾ موٽر، ٽرانسفارمرز، ڪيپيسيٽيو سامان، سوئچنگ پاور سپلائيز، يا ٻيون لوڊ جيڪي اهم شروعاتي ڪرنٽ پيدا ڪن ٿا.
5. مناسب سفر وکر چونڊيو.
   B، C، يا D چونڊيو اصل لوڊ ۽ تحفظ جي ضرورتن جي بنياد تي بلڪه عام اختيار کي چونڊڻ جي.
6. قطب جي تشڪيل چونڊيو.
   تصديق ڪريو ته ڇا پروجيڪٽ جي ضرورت آهي 1P، 1P+N، 2P، 3P، 3P+N، يا ٻي ڪانفيگريشن جيڪا پراڊڪٽ سيريز جي حمايت ڪئي آهي.
7. معيار ۽ دستاويز جي تصديق ڪريو.
   درخواست ڪريو قابل اطلاق ڊيٽا شيٽ، ٽيسٽ معلومات، سرٽيفڪيٽ، طول و عرض ڊرائنگ، ۽ تنصيب جي هدايتون.
8. چيڪ ڪريو پينل مطابقت.
   DIN-ريل جي طول و عرض، ٽرمينل ترتيب، موصل جي حد، لوازمات، ۽ دستياب لڳائڻ جي جاء جي تصديق ڪريو.

عام چونڊ غلطيون کان بچڻ لاء

جيتوڻيڪ جڏهن بنيادي وضاحتون صحيح نظر اچن ٿيون، ڪيتريون ئي غلطيون انسٽاليشن کان پوء مسئلا پيدا ڪري سگهن ٿيون.

ريٽيڊ ڪرنٽ، ڪنڊڪٽر جي گنجائش، سفر جي خصوصيت، ۽ فالٽ ليول جي وچ ۾ صحيح ڪوآرڊينيشن قابل اعتماد MCB چونڊ لاءِ مرڪزي حيثيت رکي ٿي.

هڪ تجربيڪار MCB ٺاهيندڙ سان ڇو ڪم ڪيو؟

وڏي مقدار جي خريداري، OEM منصوبن، تقسيم پارٽنرشپ، ۽ برقي پينل جي پيداوار لاء، پيداوار جي معيار صرف هڪ غور آهي. خريد ڪندڙن کي مسلسل وضاحتن، مستحڪم پيداوار، جوابي ٽيڪنيڪل مواصلات، ۽ دستاويزن جي ضرورت آهي جيڪا پروجيڪٽ جي منظوري جي حمايت ڪري ٿي.

شنگھائي دادا اليڪٽرڪ ڪمپني لميٽيڊگراهڪ لاءِ هڪ پيداواري پارٽنر طور سمجهي سگهجي ٿو جيڪي ننڍڙا سرڪٽ بريڪر حل ۽ لاڳاپيل گهٽ وولٽيج برقي تحفظ جي شين کي ڳولي رهيا آهن. B2B خريد ڪندڙن لاء، سڀ کان وڌيڪ ڪارائتو سپلائر تشخيص صرف مارڪيٽنگ جي دعوي جي بجاء ماپبل ٽيڪنيڪل معلومات تي ڌيان ڏيڻ گهرجي.

• مصنوعات جي وضاحتن ۽ ٽيڪنيڪل پيٽرولن کي صاف ڪريو
• بيان ڪيل درجه بندي موجوده ۽ وولٹیج جي حدن
• دستياب ٽوڙڻ جي صلاحيت جا اختيار
• مختلف لوڊ حالتن لاء سفر-وکر معلومات
• پراڊڪٽ ڊرائنگ ۽ تنصيب جي معلومات
• قابل اطلاق سرٽيفڪيشن ۽ تعميل دستاويز
• مستحڪم پيداوار ۽ معيار-ڪنٽرول طريقا
• پروجيڪٽ جي مخصوص ضرورتن لاءِ ٽيڪنيڪل ڪميونيڪيشن
• OEM / ODM سپورٽ جتي قابل اطلاق

درآمد ڪندڙن ۽ برقي ورهائيندڙن لاء، اهي عنصر خاص طور تي اهم ٿي سگهن ٿيون جڏهن مصنوعات کي مختلف تقسيم سسٽم ۾ ضم ٿيڻ يا ڪيترن ئي مارڪيٽن ۾ وڪرو ڪرڻ جي ضرورت آهي.
