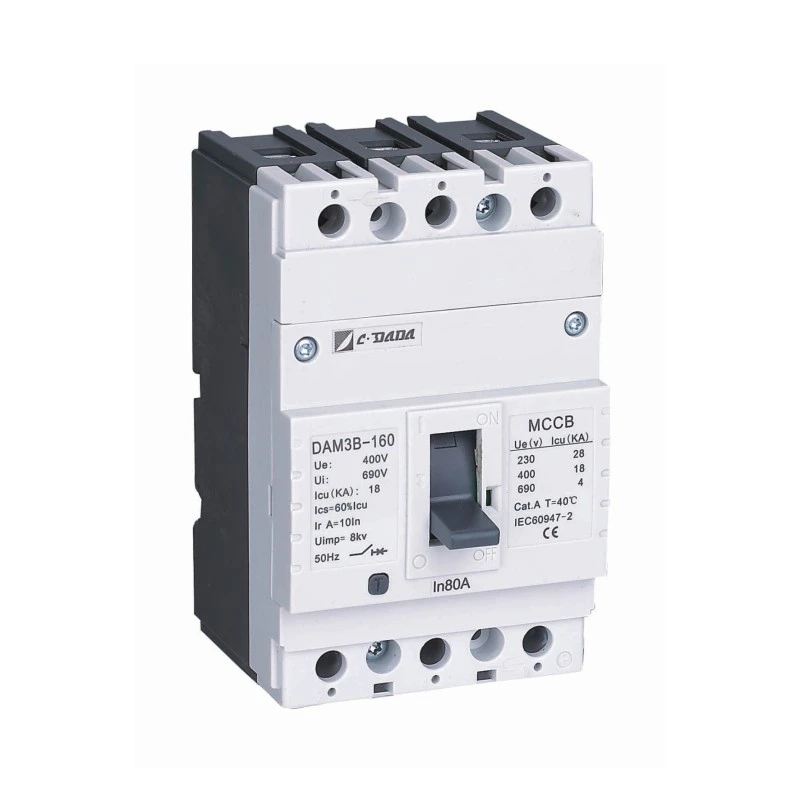

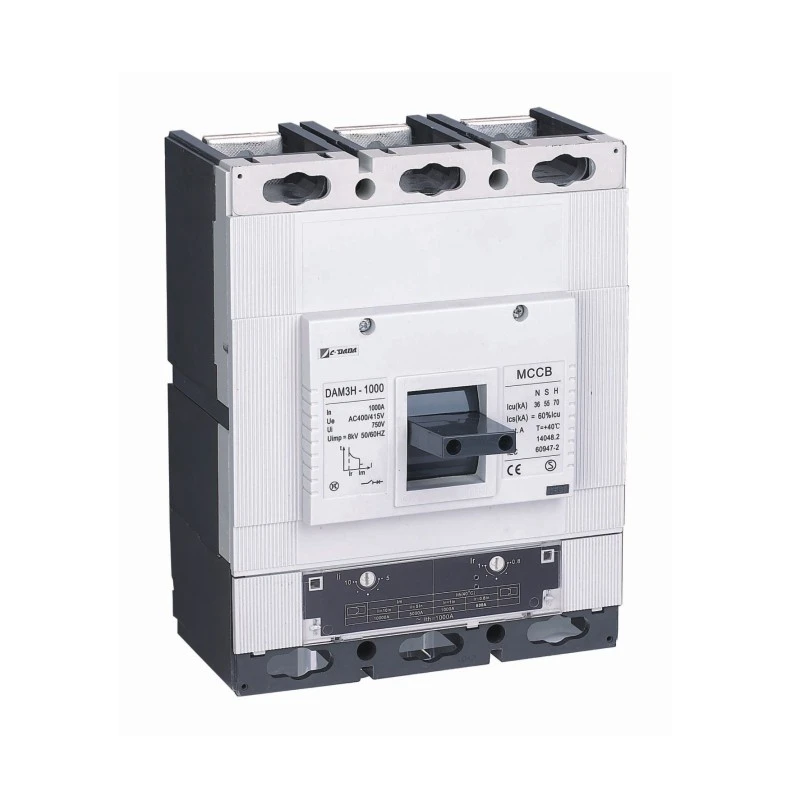

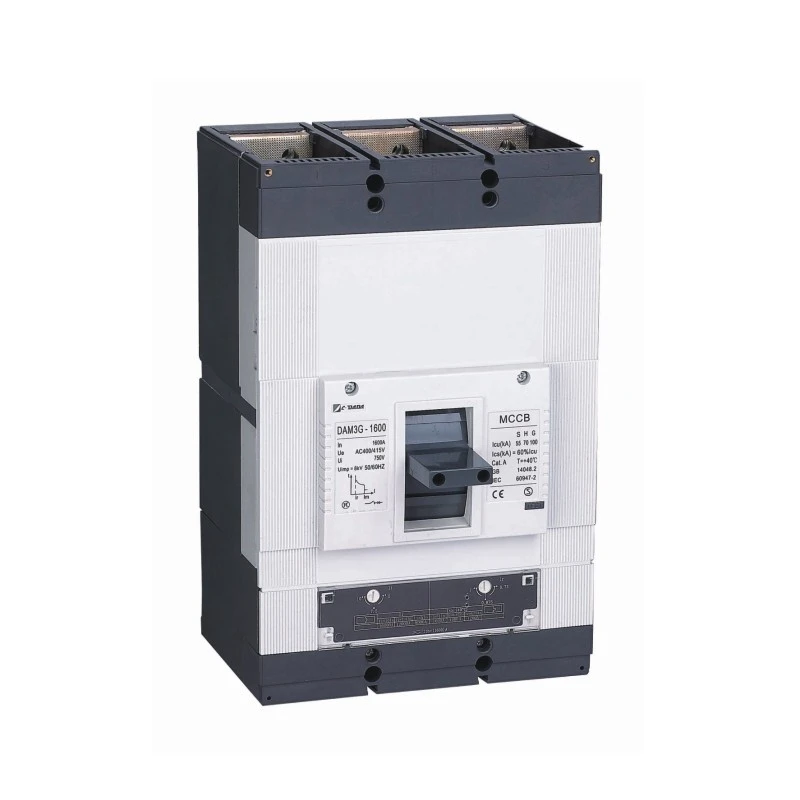

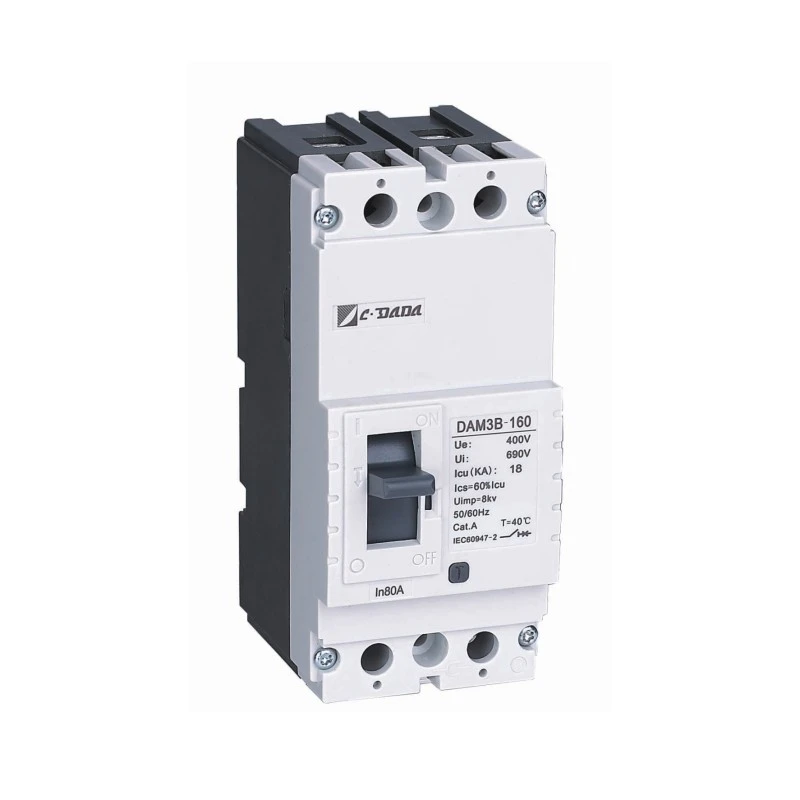

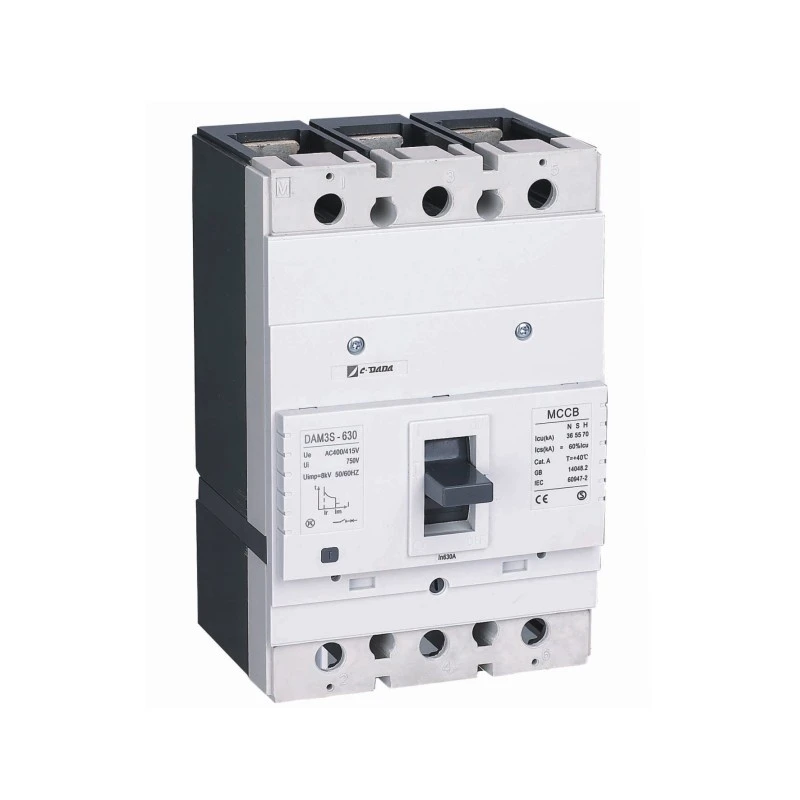

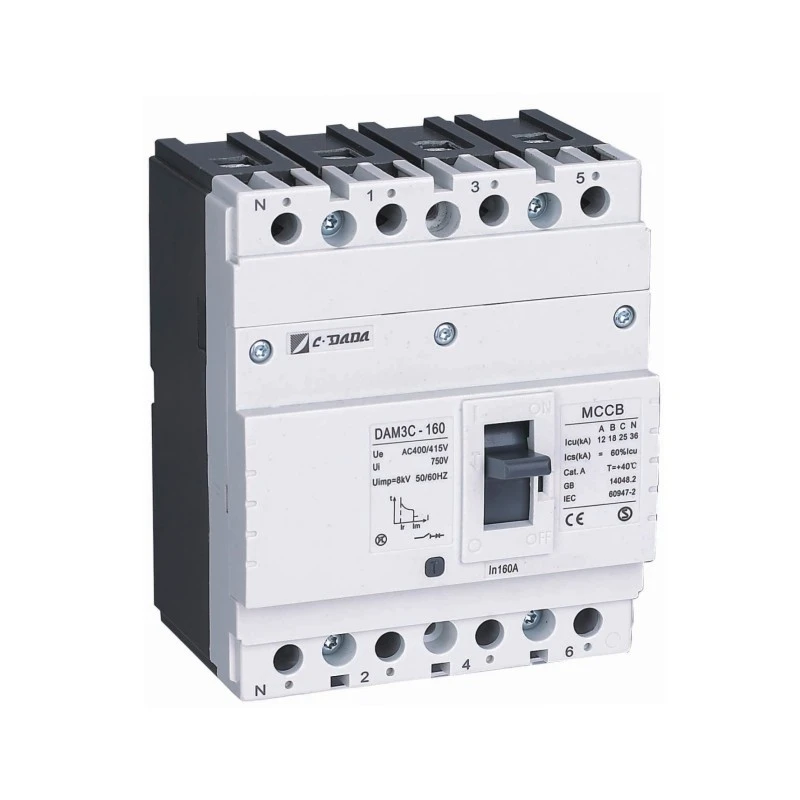

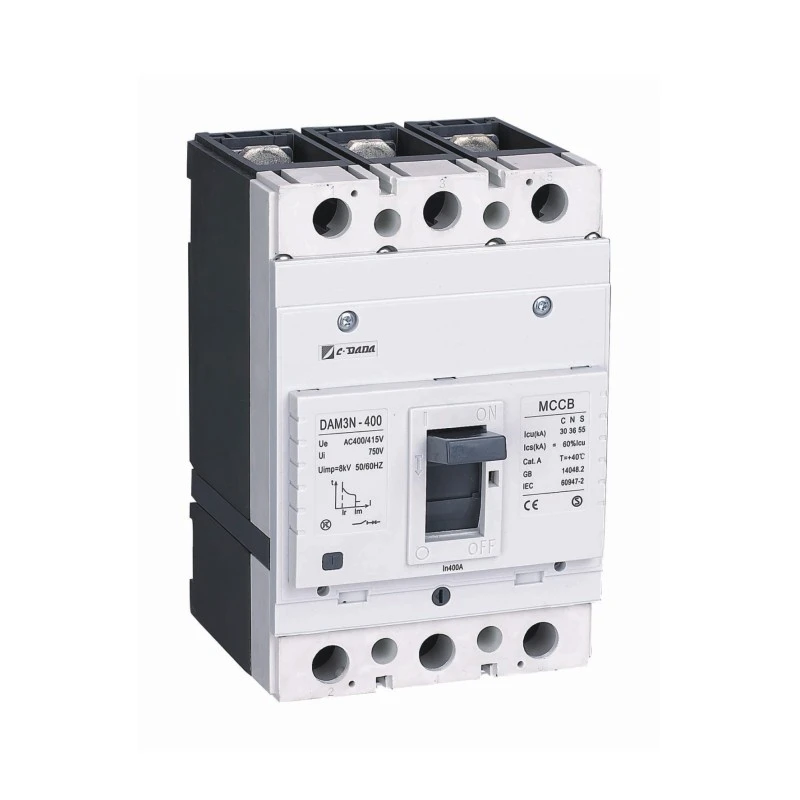

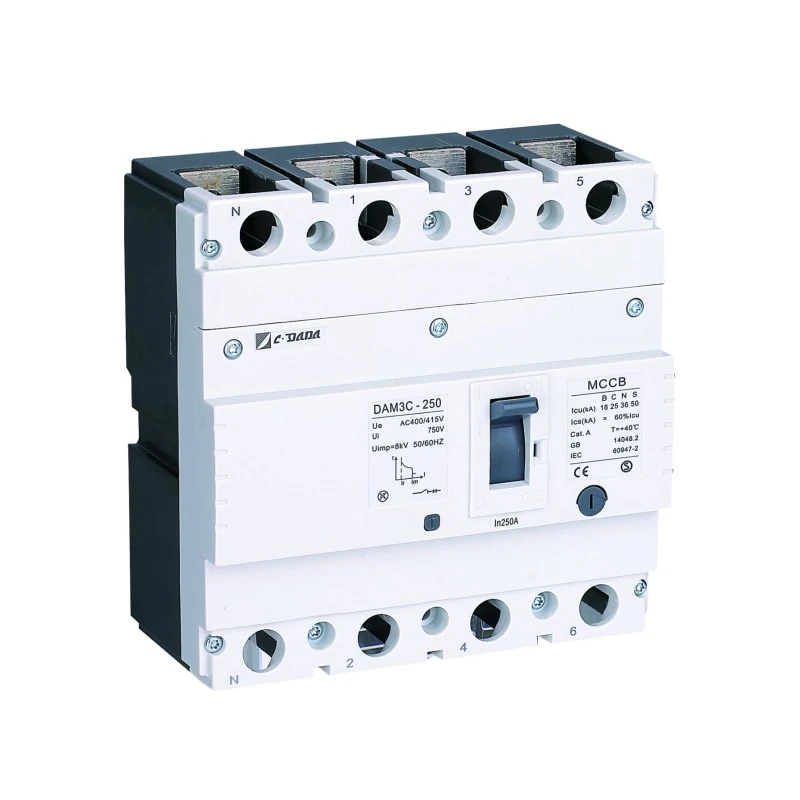

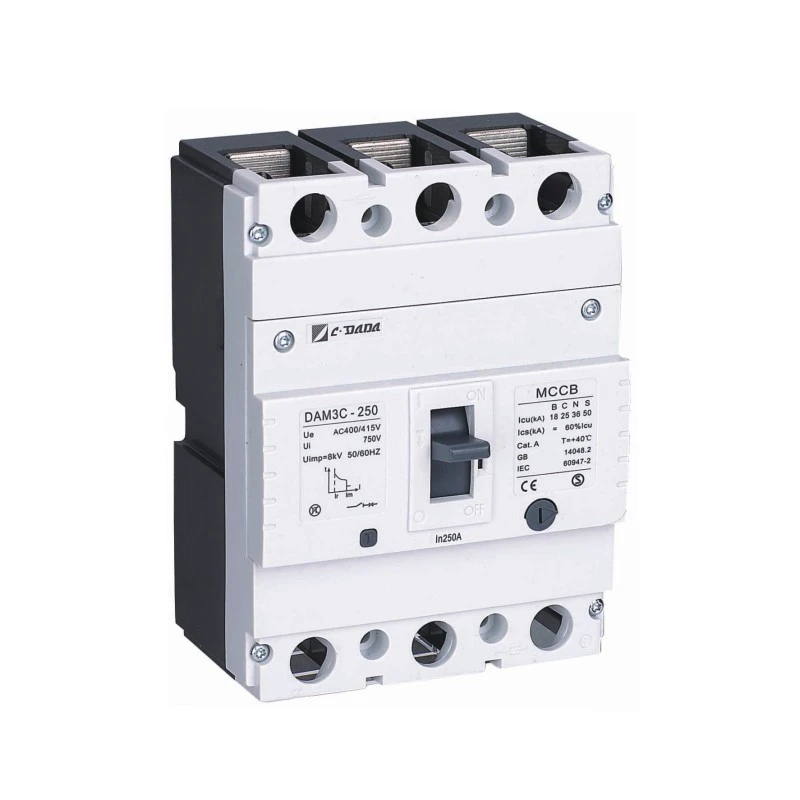

ڪمپيڪٽ مولڊ ڪيس سرڪٽ بريڪر
Model:DAM3 Series
CDADA، 1983 کان هڪ قابل اعتماد ٺاهيندڙ ۽ فراهم ڪندڙ، پيش ڪري سگهي ٿو اعلي معيار جو DAM3 سيريز ڪمپيڪٽ مولڊڊ ڪيس سرڪٽ بريڪر، ننڍو اڃا طاقتور، 16A-1600A درجه بندي، 70kA ٽوڙڻ جي گنجائش تائين. خلائي بچاء واري ڊيزائن پينل جي سائيز کي 25٪ گھٽائي ٿي. OEMs ۽ پينل ٺاهيندڙن لاءِ مثالي. CE ۽ IEC تصديق ٿيل.
جڏهن خلا تنگ آهي پر ڪارڪردگي سمجهوتو نه ٿو ڪري سگهجي، CDADA DAM3 ڪمپيڪٽ مولڊڊ ڪيس سرڪٽ بريڪر مڪمل توازن فراهم ڪري ٿو. شنگھائي DADA اليڪٽرڪ CO., LTD. پاران انجنيئر ڪيل، هي مني MCCB ڪارڪردگيءَ کي نئين سر وضاحت ڪري ٿو ڊرامائي طور تي گھٽ فوٽ پرنٽ سان- بغير اعتبار يا ٽوڙڻ جي صلاحيت کي قربان ڪرڻ جي.
16A کان 1600A تائين درجه بندي ڪئي وئي ۽ 415V تي 70kA تائين شارٽ سرڪٽ جي مداخلت جي آڇ ڪئي وئي، DAM3 سيريز مقصد سان ٺهيل آهي OEM ڪارخانن، پينل انٽيگريٽرز، ۽ تنصيب ٽيمن لاءِ جيڪي سادي چونڊ، آسان وائرنگ، ۽ وڌ ۾ وڌ ڪابينا جي خلا جي بچت جو مطالبو ڪن ٿيون. ان جي ٺهيل سائيز جي باوجود، اهو سڀني اندروني لوازمات کي ثابت ٿيل DAM1 سيريز سان حصيداري ڪري ٿو- توهان جي سڄي سسٽم ۾ مطابقت ۽ خدمت کي يقيني بڻائي.
اهم وضاحتون
ماڊل: DAM3 سيريز - ڪمپيڪٽ مولڊڊ ڪيس سرڪٽ برڪر
موجوده درجه بندي (ان ۾): 16A - 1600A
پولس: 2P / 3P / 4P
درجه بندي موصليت وولٹیج (Ui): 1000V
ٽوڙڻ جي صلاحيت (Icu): 10kA - 70kA @ 415V (ماڊل تي منحصر)

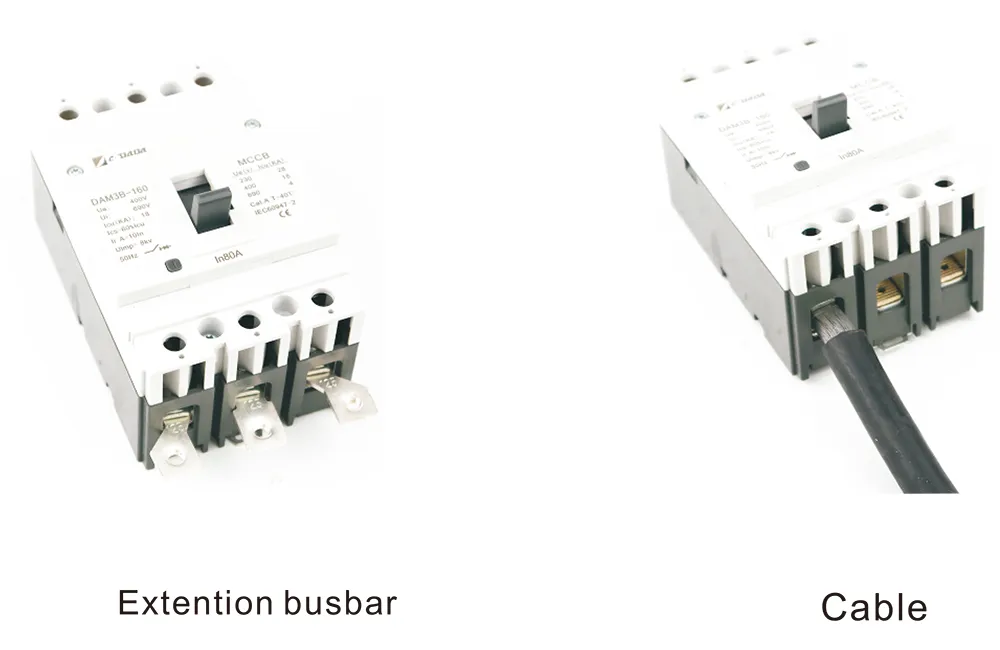

ڪيبل ختم ڪرڻ: M8 ڪيبل lugs يا باڪس ٽرمينل (معياري)
چڙهڻ: پينل لڳل (اختياري DIN ريل اڊاپٽر سان ننڍڙن فريم لاءِ)
|
فريم سائيز جي موجوده درجه بندي inm [A] |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
موجوده درجه بندي [A] |
12.5-160 |
100-250 |
200-400 |
315-630 |
630 800 1000 |
1000 1250 1600 |
|
|
قطبن جو تعداد |
2/3/4 |
2/3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
|
|
درجه بندي آپريٽنگ والٽيج |
AC)50-60HZ [وي] |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
4001690 |
|
ڊي سي |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
250V1000 |
|
|
شرح ٿيل تسلسل وولٹیج المپ کي برداشت ڪرڻ [kv] |
8 |
8 |
8 |
8 |
8 |
8 |
|
|
درجه بندي موصليت جي مقدار Ul [V] |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
|
|
1 منٽ لاءِ انڊسٽريل فريڪوئنسي تي وولٽج ٽيسٽ ڪريو [V] |
3000 |
3000 |
3000 |
3000 |
3000 |
3000 |
|
|
درجه بندي uhimate شارٽ سرڪٽ ٽوڙڻ جي گنجائش lcu [kA] |
A |
C |
N |
N |
N |
S |
|
|
(AC)50-60HZ 220/230V [KA] |
18 |
25 |
36 |
36 |
36 |
55 |
|
|
(AC)50-60HZ 400/415V [KA] |
10 |
15 |
25 |
25 |
36 |
36 |
|
|
(AC)50-60HZ 690V [KA] |
6 |
8 |
15 |
15 |
15 |
20 |
|
|
درجه بندي سروس شارٽ سرڪٽ ٽوڙڻ جي صلاحيت، ايل سي اي [KA] |
|
||||||
|
(AC)50-60HZ 220/230V [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(AC)50-60HZ 400/415V [%lcu] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
(AC)50-60HZ 690V [%lcu]] |
60% |
60% |
60% |
60% |
60% |
60% |
|
|
استعمال جو درجو (EN 60947.2) |
A |
A |
A |
A |
A |
A |
|
|
برداشت |
ڪل چڪر |
10000 |
10000 |
8000 |
6000 |
5000 |
5000 |
|
برقي برداشت |
1500 |
1500 |
1000 |
1000 |
1000 |
1000 |
|
|
مشيني برداشت |
8500 |
8500 |
7000 |
5000 |
4000 |
4000 |
|
اهم فائدو:
★ ساڳي موجوده طبقي ۾ روايتي MCCBs کان 25-30% ننڍو
★ مطابقت: سڀ اندروني لوازمات DAM1 سيريز سان مٽائي
★ معيار: IEC/EN 60947-2 سان مطابقت
CDADA Compact MCCB ڇو چونڊيو؟
★ مختلف لوازمات اختياري آهن،
★ سائيز تمام گھٽ آھي.
DAM3، جيڪو دادا اليڪٽرڪ جي اعليٰ معيار، اعليٰ اعتبار ۽ سادگي جي سڀني خصوصيتن کي ضم ڪري ٿو، هڪ حقيقي سادو ۽ عملي مولڊڊ ڪيس سرڪٽ بريڪر آهي.
سائيز گھٽجي وئي آهي، پر شاندار ڪارڪردگي ۽ اعتبار کي يقيني بڻائي ٿي. مارڪيٽ تي سڀني ساڳين سرڪٽ برڪر شين جي مقابلي ۾، ان ۾ اعلي ڪارڪردگي طول و عرض جو تناسب آهي.، جيڪو صارفين کي ڪيبل وائرنگ ڪرڻ ۽ ڪابينا جي سائيز کي گھٽائڻ لاء وڌيڪ جاء فراهم ڪري سگهي ٿو.
ڪمپيڪٽ سائيز جا وڏا فائدا آھن. اهو خاص طور تي OEM فيڪٽريز، پينل فيڪٽريز، ۽ تنصيب ڪارڪنن لاء مناسب آهي.
★ آسان خريداري ۽ تنصيب
● صاف ماڊل ڪوڊنگ → آسان آرڊرنگ
● معياري لوازمات → ڪابه ڪسٽم حصن جي ضرورت ناهي
● عام ٽرمينل رسائي → تيز ڪيبل ختم ٿيڻ
★ قيمت ۽ خلائي بچت
ننڍا ڀڃڻ وارا = ننڍا ملفوظات = گھٽ مواد، شپنگ، ۽ تنصيب جي قيمت. اضافي اندروني جاء پڻ گرمي جي ضايع ڪرڻ ۽ سار سنڀال جي رسائي کي بهتر بڻائي ٿو.
★ ثابت قابل اعتماد
DADA انجنيئرنگ تجربو جي ڏهاڪن تي ٺهيل. شيئر بنيادي اجزاء فيلڊ سان ثابت ٿيل DAM1 سيريز سان - دنيا جي هزارين تنصيبن ۾ قابل اعتماد.
★ ايپليڪيشنن ۾ اسڪيلبل
ڪنٽرول سرڪٽ لاءِ 32A مني MCCB کان وٺي صنعتي فيڊرز لاءِ 1600A مين بريڪر تائين- DAM3 پليٽ فارم ان سڀني کي هڪجهڙائي واري ڊيزائن منطق سان ڍڪي ٿو.

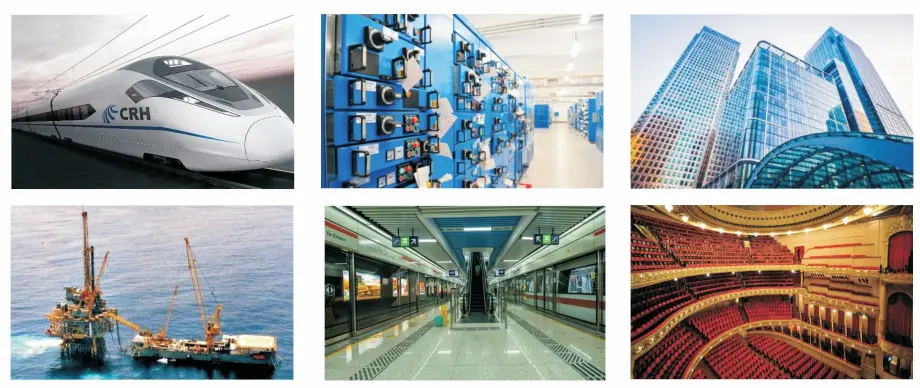

مثالي استعمال ڪيس
★ OEM مشينري: ڪمپيڪٽ ڪنٽرول ڪابينا ۾ شامل ڪريو (مثال طور، پيڪنگنگ، CNC، روبوٽڪس)
★ تجارتي پينل: روشني، HVAC، ۽ ذيلي تقسيم اعلي-اڀار ۾
★ قابل تجديد توانائي: سولر ڪمبينر باڪس ۽ انورٽر تحفظ
★ انفراسٽرڪچر: ٽيلي ڪام پاور يونٽ، اي وي چارجنگ اسٽيشنون
★ ريٽروفٽ پروجيڪٽس: وڏي پئماني تي وراثت بريڪرز کي تبديل ڪريو بغير پينل کي نئين ترتيب ڏيڻ جي

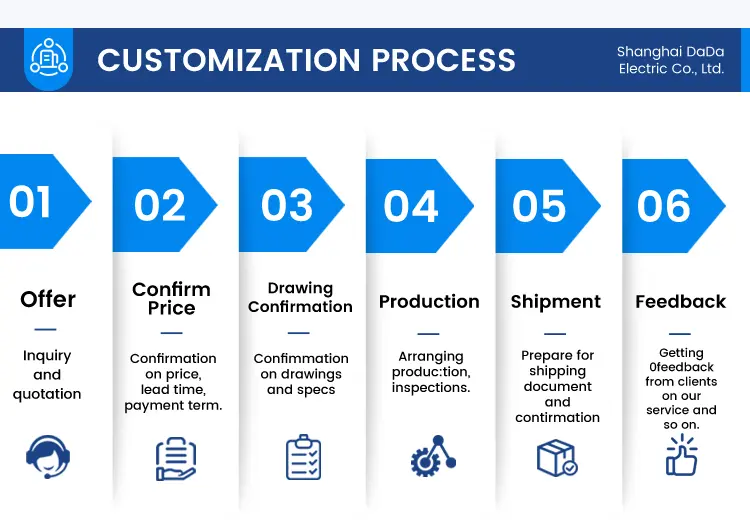

ترتيب ۽ ترتيب
اسان وٽ مضبوط OEM / ODM صلاحيتون آهن ۽ توهان جي ٽيڪنيڪل ڊرائنگ ۽ وضاحتن جي بنياد تي مصنوعات ٺاهي ۽ ٺاهي سگهون ٿا.
شپنگ ۽ لاجسٽڪ
اسان وٽ وسيع برآمد تجربو آهي. اسان بندوبست ڪري سگھون ٿا سڀ شپنگ، دستاويز، ۽ برآمد ڪسٽم ڪليئرنس طريقا توھان لاءِ.
FAQs
Q1: ڇا DAM3 کي ”ڪمپيڪٽ“ MCCB بڻائي ٿو؟
A1: ان جو ميخانياتي ڊيزائن 25-30% ننڍو آهي معياري MCCBs کان ساڳئي موجوده رينج ۾- حاصل ڪيل بهتر آرڪ چيمبرز، ڪمپيڪٽ ٽرپ يونٽ، ۽ موثر بس بار روٽنگ ذريعي- جڏهن ته مڪمل 70kA بريڪنگ گنجائش برقرار رکي ٿي.
Q2: ڇا 32A ڪمپيڪٽ MCCB 3-قطب ۾ موجود آهي؟
A2: ها! DAM3 سيريز Compact Molded Case Circuit Breaker پيش ڪري ٿو 2P، 3P، ۽ 4P ترتيبون پوري 16A–1600A رينج ۾، جن ۾ مشهور ريٽنگون جهڙوڪ 32A، 63A، 100A، ۽ 160A شامل آهن.
Q3: ڇا مان ساڳيو لوازمات استعمال ڪري سگهان ٿو جيئن DAM1؟
A3: بلڪل- سڀ اندروني ۽ بيروني لوازمات (شنٽ ٽرپ، معاون رابطا، انڊر وولٽيج رليز، وغيره) مڪمل طور تي ڊي ايم 1 سيريز سان مطابقت رکن ٿا، انوینٽري کي آسان ڪرڻ.
Q4: ڇا ٺهيل سائيز برڪنگ ڪارڪردگي کي متاثر ڪري ٿو؟
A4: نه. ان جي ننڍڙي سائيز جي باوجود، DAM3 415V تي 70kA مداخلت ڪرڻ جي گنجائش تائين پهچائي ٿو- ڪيترن ئي وڏن مقابلن کان وڌيڪ- ترقي يافته آرڪ-ڪونچنگ ٽيڪنالاجي جي مهرباني.
Q5: CDADA کي ٻين ”مني“ MCCB برانڊن تي ڇو چونڊيو؟
A5: CDADA بيٺو آهي ڇاڪاڻ ته:
● صحيح اعلي-موجوده ڪوريج (ڪمپیکٹ فارم ۾ 1600A تائين)
● 70kA ٽوڙڻ جي گنجائش چونڊيل ماڊلز ۾ (نادر ”مني“ MCCBs لاءِ)
● مڪمل رسائي ماحولياتي نظام ۽ DAM1 مطابقت
● عالمي تعميل جو ڌيان (IEC, CE, RoHS)
● OEM-مرڪوز سپورٽ: انگريزي دستاويز، تيز نموني، بلڪ قيمت
