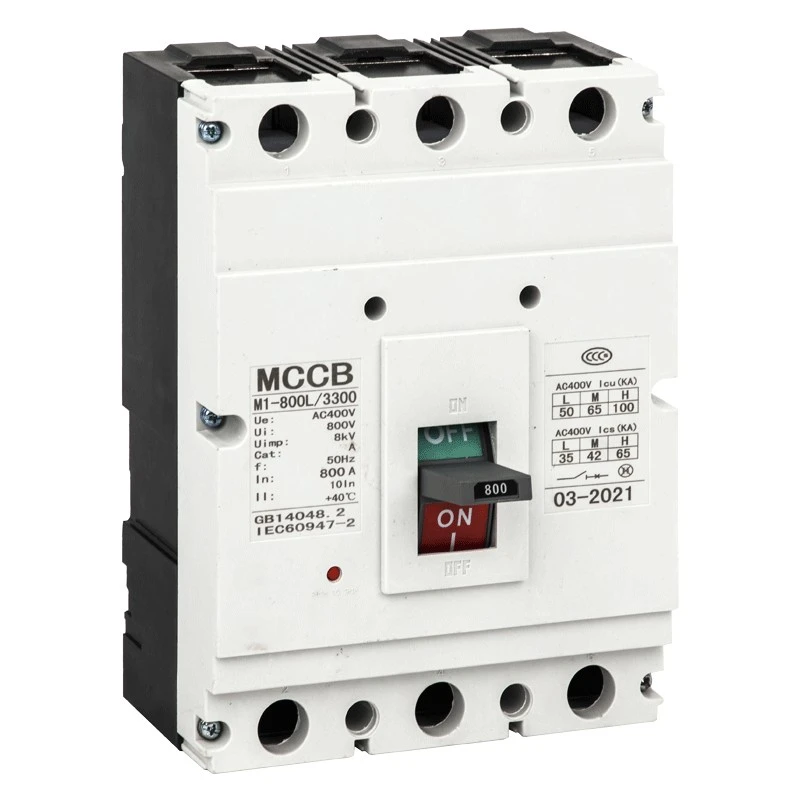

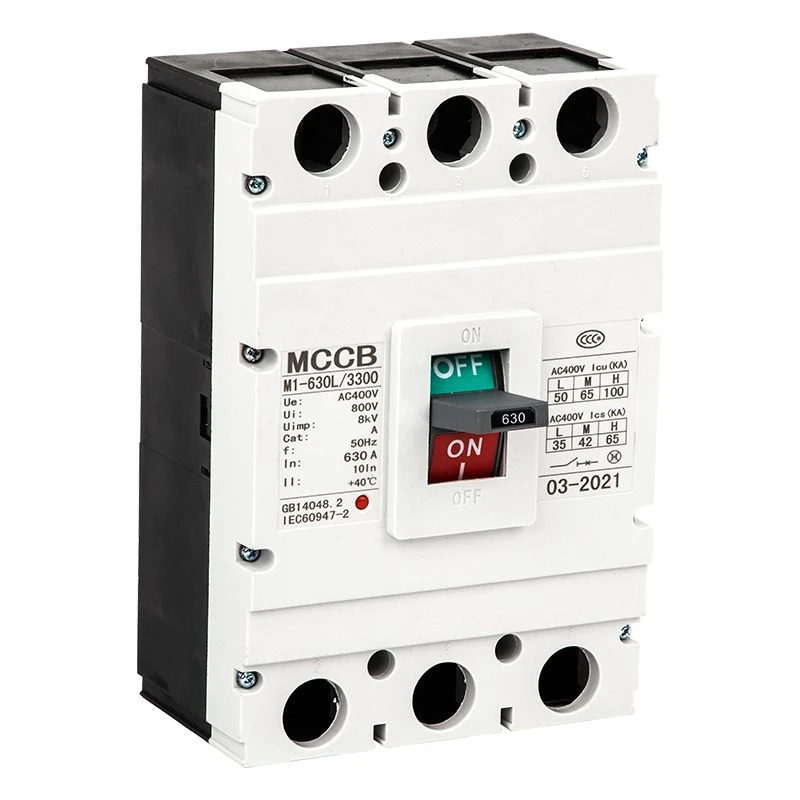

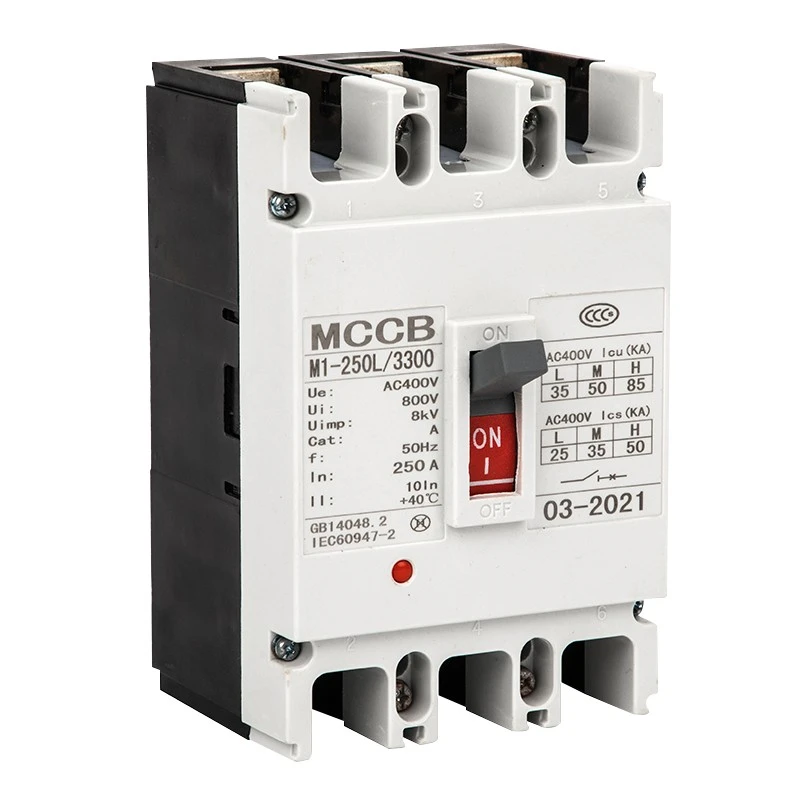

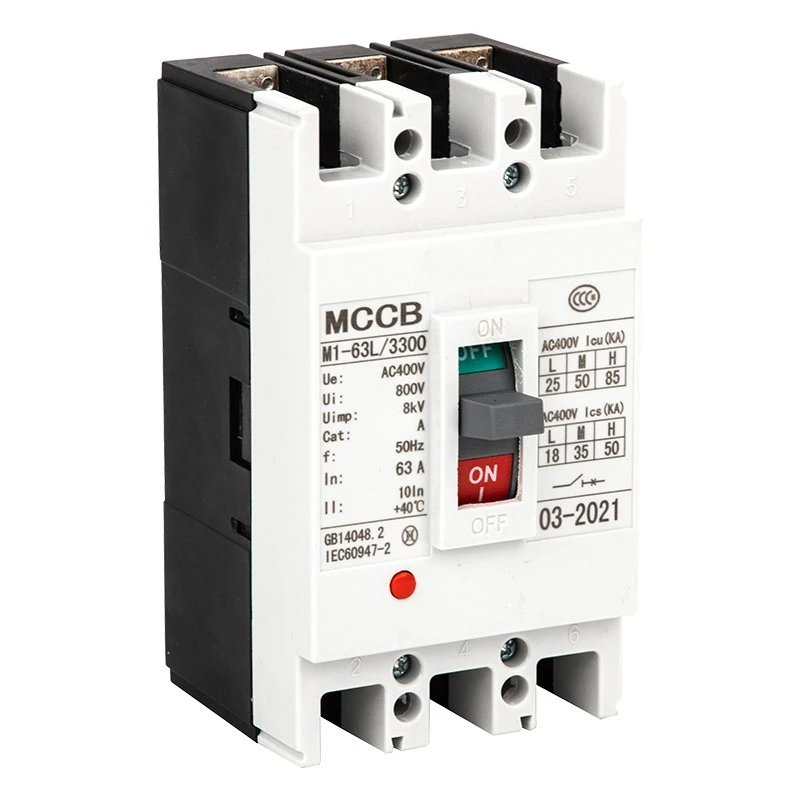

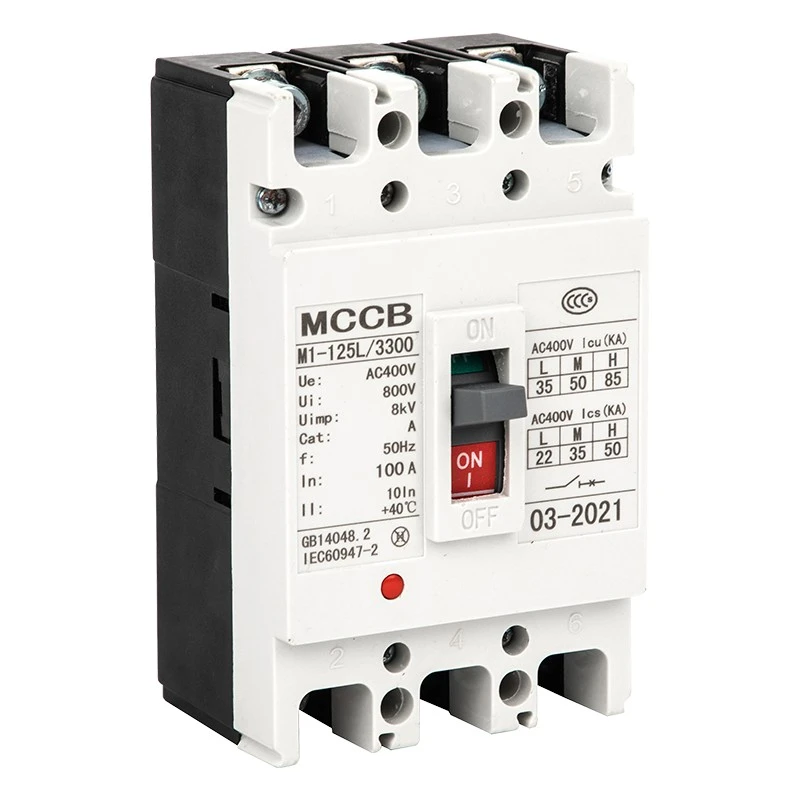

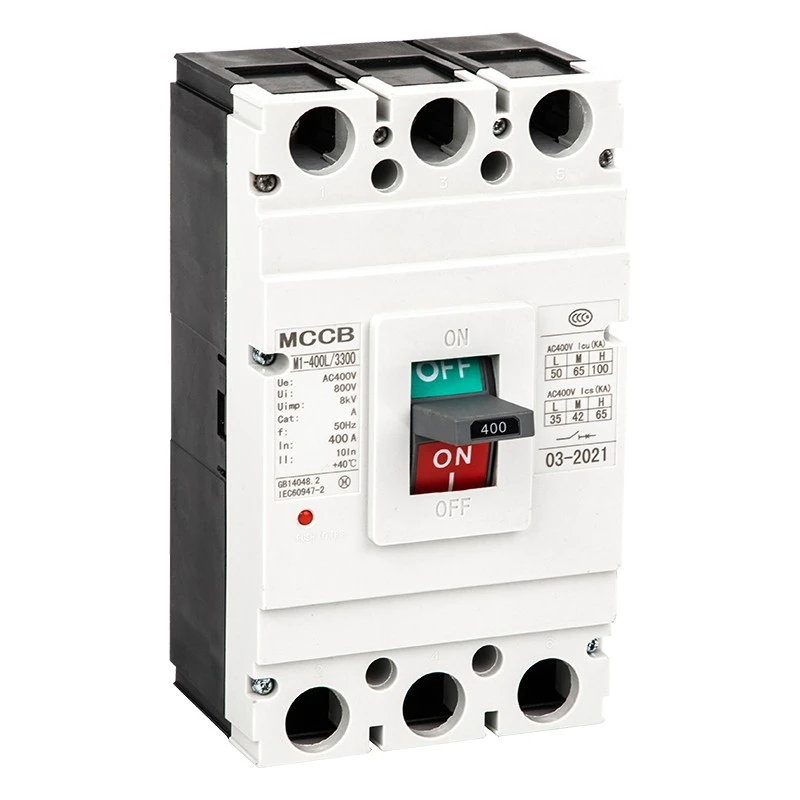

CM1 ٺهيل ڪيس سرڪٽ برڪر
Model:DAM2 (CM1) Series
هي CDADA CM1 Molded Case Circuit Breaker (MCCB) IEC60947-2 سرٽيفڪيشن ۽ صنعتي پاور سسٽم لاءِ مستحڪم ڪارڪردگيءَ سان، وڏي پئماني تي خريداري لاءِ ٺهيل آهي. CM1 MCCB استعمال ڪري ٿو اعلي طاقت جي جوڙجڪ ۽ قابل اعتماد ٽرپنگ ميڪانيزم، انسٽال ڪرڻ ۽ برقرار رکڻ ۾ آسان. اهو پائيدار ڊيزائن سان ذھني تحفظ کي گڏ ڪري ٿو، طاقت جي ورڇ ۽ بھاري صنعتي ايپليڪيشنن ۾ ڊگھي خدمت زندگي کي يقيني بڻائي ٿو.
هي DAM2 (CM1) سيريز CM1 مولڊڊ ڪيس سرڪٽ بريڪر هڪ اعليٰ ڪارڪردگي وارو گهٽ وولٽيج تحفظ وارو اوزار آهي جيڪو شنگھائي DADA اليڪٽرڪ ڪمپني لميٽيڊ پاران تيار ڪيو ويو آهي، چين ۾ هڪ قابل اعتماد ٺاهيندڙ ۽ فراهم ڪندڙ. 800V تائين درجه بندي موصليت واري وولٹیج سان، درجه بندي ڪم ڪندڙ وولٹیج 400V / 690V، ۽ 63A کان 1600A تائين موجوده درجه بندي، اهو وڏي پيماني تي طاقت جي تقسيم، سرڪٽ جي حفاظت، موٽر ڪنٽرول ۽ غير معمولي سوئچنگ لاء استعمال ڪيو ويندو آهي.
هي سلسلو عمودي ۽ افقي تنصيب کي سپورٽ ڪري ٿو، IEC60947-2 معيار سان مطابقت رکي ٿو، ۽ بجلي جي سامان لاء مڪمل اوورلوڊ، شارٽ سرڪٽ ۽ انڊر وولٹیج تحفظ فراهم ڪري ٿو.
پيداوار جون خاصيتون
★ درجه بندي موصليت وولٹیج: 800V؛ ڪم ڪندڙ وولٹیج: 400V / 690V
★ موجوده حد: 63A، 100A، 225A، 400A، 630A، 800A، 1250،1600A
★ ٽوڙڻ جي گنجائش: ايل معياري، ايم وچولي، ايڇ اعلي ٽوڙڻ جو قسم
★ حرارتي-مقناطيسي ۽ برقي مقناطيسي ٻٽي ڇڏڻ جا طريقا
★ عمودي / افقي تنصيب، اڪيلو استعمال لاء مناسب
★ وسيع وسيع درجه حرارت جي حد: -5℃~+40℃
★ اوچائي ≤2000m، آلودگي درجي 3
درخواستون
CDADA CM1 Molded Case Circuit Breaker وڏي پيماني تي صنعتي ۽ سول پاور ڊسٽريبيوشن سسٽم ۾ لاڳو ٿئي ٿو، جن ۾ ڪارخانا، عمارتون، ڊيٽا سينٽر، پاور اسٽيشنز، انفراسٽرڪچر، مشيني سامان، ۽ پاور ڊسٽري بيوشن ڪيبنٽ شامل آهن. اهو پڻ استعمال ڪيو ويندو آهي موٽر تحفظ، سرڪٽ جي تبديلي، ۽ محفوظ بجلي جي فراهمي جي تعمير ۾، metallurgy، petrochemical ۽ ٻين صنعتن.
ٽيڪنيڪل پيٽرولر
★ معيار: IEC60947-2، GB14048.2
★ فريکوئنسي: AC 50Hz/60Hz
★ قطب: 1P، 2P، 3P، 4P
★ رليز: حرارتي-مقناطيسي (ڊبل)، برقي مقناطيسي (فوري)
★ فوري سيٽنگ: تقسيم جو قسم 10 انچ ± 20٪؛ موٽر جو قسم 12 انچ ± 20٪
★ تنصيب: فرنٽ وائرنگ، ريئر وائرنگ، پلگ ان قسم
★ آپريشن: دستي، برقي آپريٽنگ ميڪانيزم
|
ماڊل |
قطب |
موجوده درجه بندي (الف) |
درجه بندي آپريٽنگ وولٹیج (وي) |
درجه بندي موصليت وولٹیج (وي) |
ريٽيڊ الٽيميٽ شارٽ سرڪٽ ٽوڙڻ جي گنجائش (Icu) |
فليش اوور فاصلو (mm) |
||
|
ٽيسٽ وولٹیج (وي) |
Icu (kA) |
Ics (kA) |
||||||
|
DAM2L-63 |
3 |
10، 16، 20، 25، 32، 40، 50، 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3، 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3، 4 |
16، 20، 25، 32، 40، 50، 63، 80، 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2، 3، 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3، 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2، 3، 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3، 4 |
100، 125، 140، 160، 180، 200، 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2، 3، 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3، 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2، 3، 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225، 250، 315، 350، 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3، 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3، 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400، 500، 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3، 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3، 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630، 700، 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
ڊيم 2-1250 |
3 |
800، 1000، 1250 |
400 |
800 |
85 |
42 |
||
|
ڊيم 2-1250 |
3 |
690 |
25 |
12.5 |
||||
خاڪو ۽ تنصيب جي ماپ
اسان جو CM1 MCCB 63A–1600A ماڊلز لاءِ مڪمل طول و عرض ڊيٽا مهيا ڪري ٿو، بشمول فرنٽ وائرنگ، ريئر وائرنگ ۽ پلگ ان قسم. مختلف فريم سائيز (63/100/225/400/630/800/1250/1600) معياري ڪابينا جي تنصيب لاءِ H، H1، H2 طول و عرض سان مليا آهن. دستياب ۽ برقي آپريٽنگ ميڪانيزم جي اوچائي پڻ آسان اسيمبليء لاء معياري آهي.
لوازمات ۽ ڪم
اندروني لوازمات
★ شنٽ رليز: قابل اعتماد ٽرپنگ لاءِ 70%-110% ريٽيڊ وولٽيج
★ انڊر وولٽيج رليز: 35%-70% وولٽيج ڊراپ خودڪار تحفظ لاءِ
★ معاون رابطو ۽ الارم رابطو: سگنل موٽ ۽ غلطي الارم
★ پري-پيڊ ميٽر وقف ٿيل رليز: دير سان ٽرپنگ 0.5-2s
خارجي لوازمات
★ دستي آپريٽنگ ميڪانيزم
★ اليڪٽرڪ (موٽر) آپريٽنگ ميڪانيزم
★ مرحلو جدا ڪندڙ، چڙهندڙ اسڪرو، بسبار کٽ

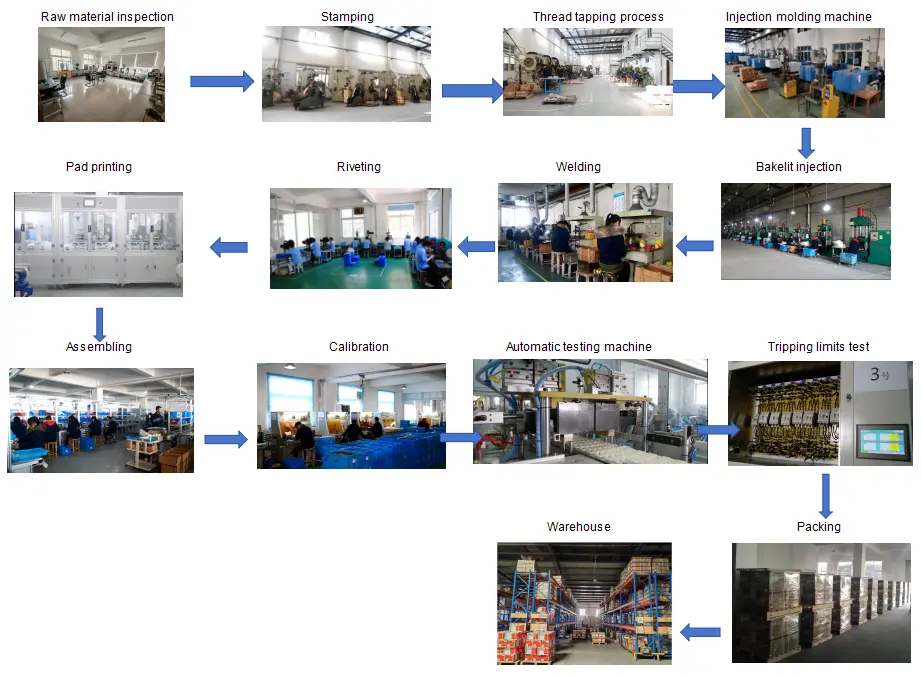

معيار ڪنٽرول وهڪري
خام مال جي چڪاس → پيداوار جي پروسيسنگ → اسيمبلي لائن → سفر جي خصوصيت ٽيسٽ → گرمي پد ۾ اضافو ٽيسٽ → شارٽ سرڪٽ ٽيسٽ → ايجنگ ٽيسٽ → ظاهر ۽ طول و عرض چيڪ → پيڪنگنگ → پهچائڻ کان اڳ حتمي معائنو

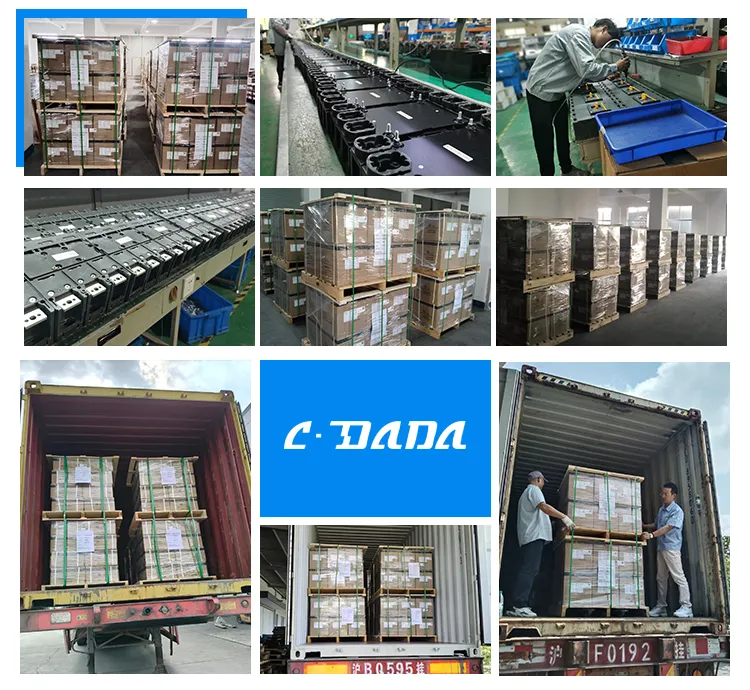

پيڪنگ ۽ شپنگ
★ معياري برآمد carton + محفوظ آمد و رفت لاء ڪاٺيء pallet
★ ليبل: ماڊل، موجوده، قطب، مقدار، سرٽيفڪيٽ
★ سمنڊ، هوائي ۽ زميني سامان لاء مناسب
سرٽيفڪيشن
IEC60947-2، GB14048.2، CE، CB، ROHS ۽ ٻيون بين الاقوامي منظوريون.

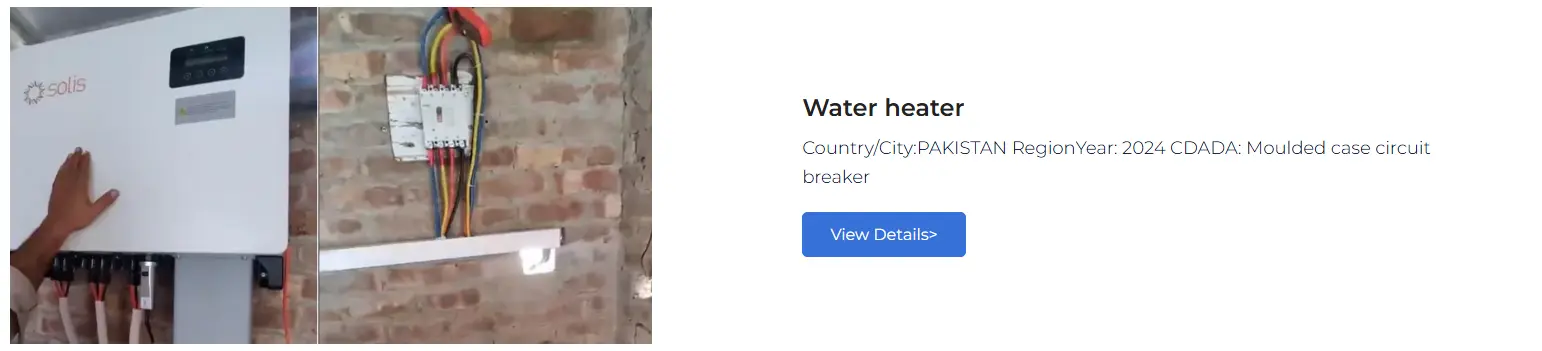

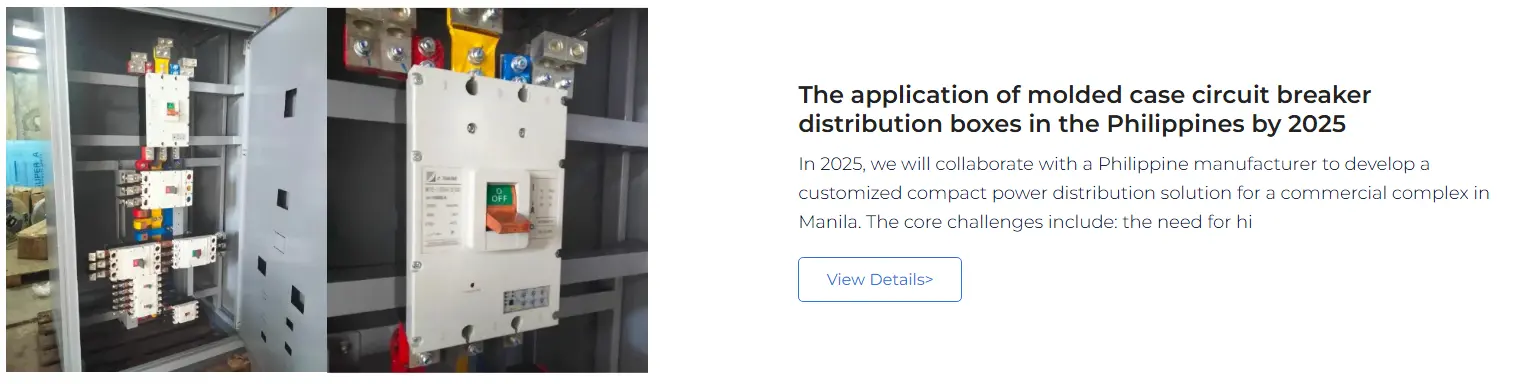

ڪسٽمر تعاون ڪيس
CDADA DAM2 سيريز MCCB عالمي گراهڪن کي فراهم ڪئي وئي آهي، بشمول پاور ڊسٽريبيوشن سسٽم انٽيگريٽر، صنعتي سامان ٺاهيندڙ، سوئچ گيئر فيڪٽريز، تعميراتي ٺيڪيدار ۽ OEM برانڊز يورپ، ڏکڻ اوڀر ايشيا، وچ اوڀر، آفريڪا ۽ ڏکڻ آمريڪا ۾. اسان ڊگهي مدت جي ڀائيوارن لاء مستحڪم بلڪ سپلائي ۽ ڪسٽمائيز حل فراهم ڪندا آهيون.
