6KA 10kA ننڍو سرڪٽ برڪر

ALF-63N/H سيريز هاء بريڪنگ 6KA 10kA مينيچر سرڪٽ بريڪر (MCB)، IEC60898 معيار سان مطابقت رکي ٿو، MCB ۾ قابل اعتماد ڪارڪردگي، درست حفاظتي فنڪشن، مختصر ڇڏڻ جو وقت، ۽ اعلي وقفي جي گنجائش، ننڍڙو حجم پڻ آهي. اهو وڏي پيماني تي استعمال ڪيو ويندو آهي ۽ contactors جي overload، switchgear، ۽ برقي سامان.

CDADA سان رابطو ڪريو ۽ اسان کي پنھنجي ٺاھيندڙ طور چونڊيو، اسان OEM / ODM خدمتون پيش ڪري سگھون ٿا.

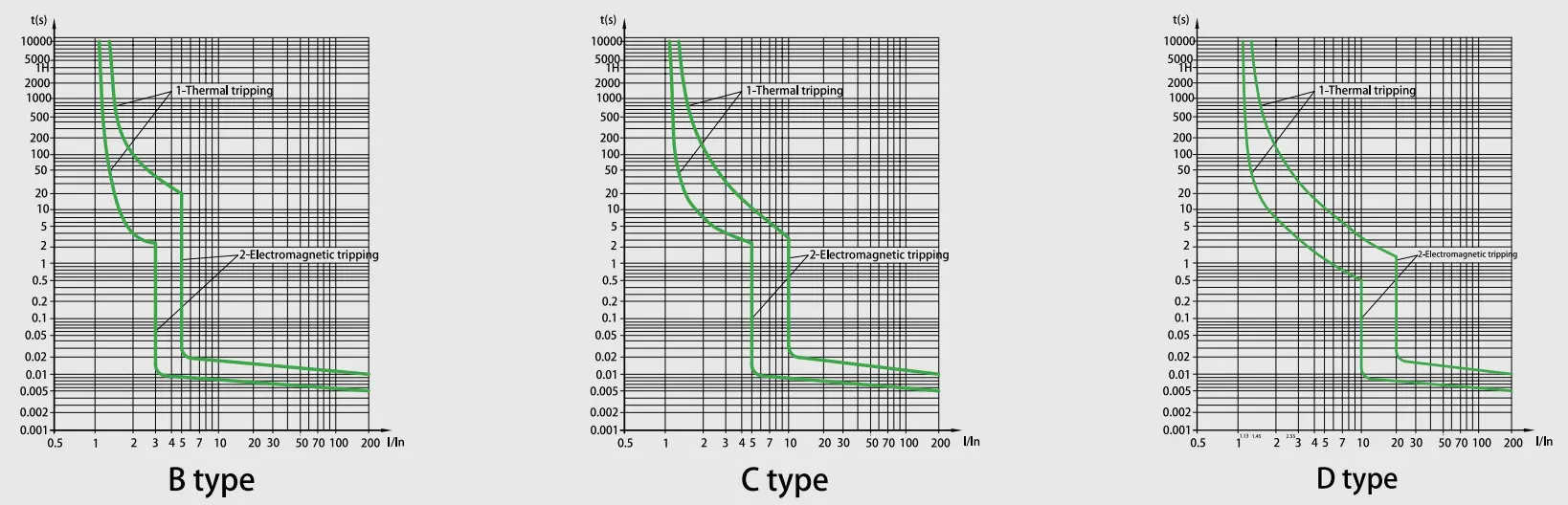

خاصيت وکر

ٽيڪنيڪل وضاحت

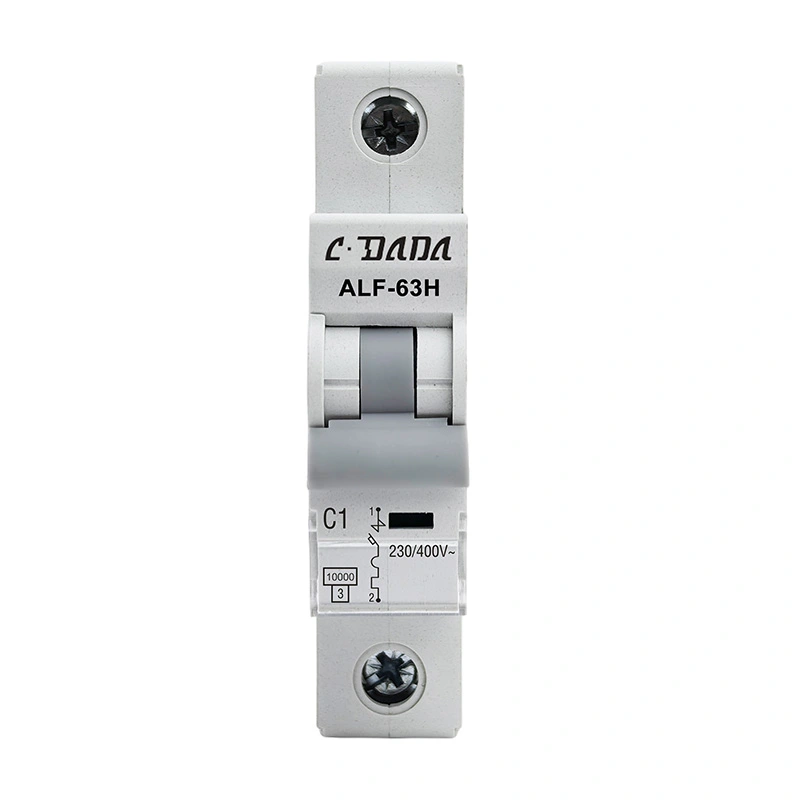

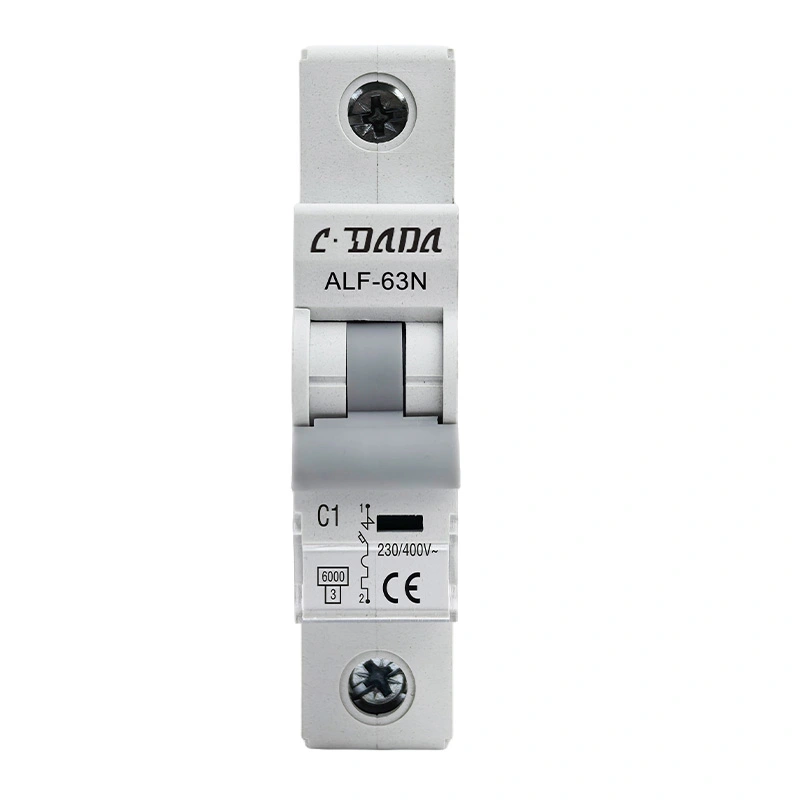

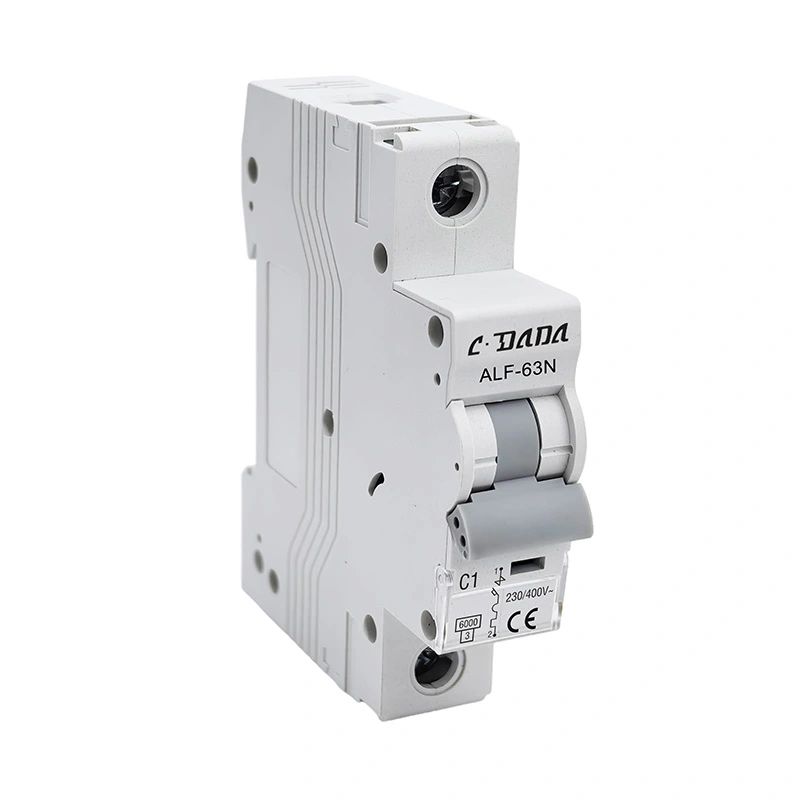

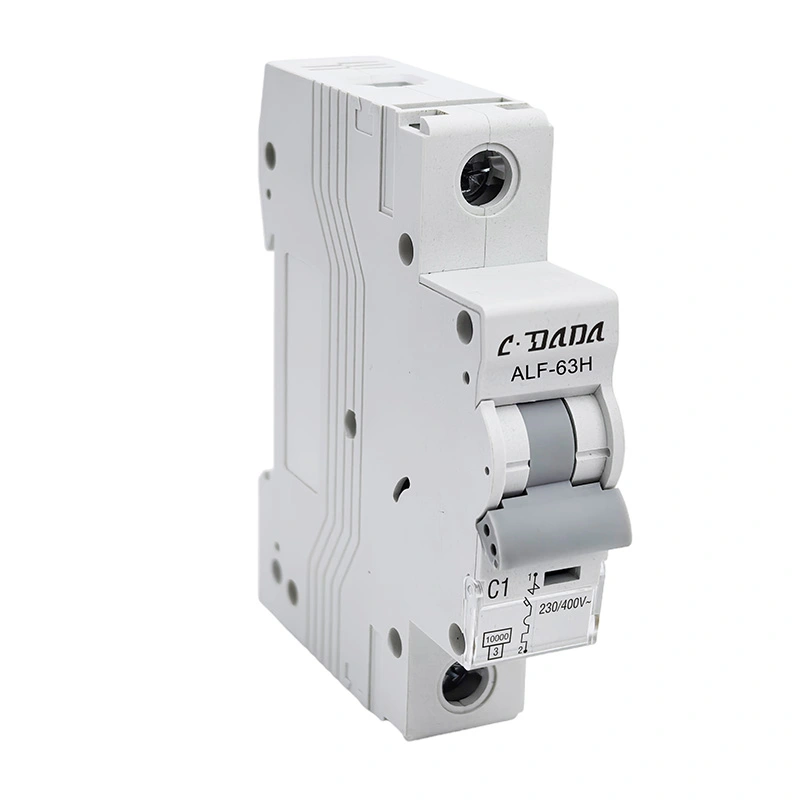

ALF-63N/H سيريز 6KA 10kA ننڍو سرڪٽ برڪر
معياري	EN/IEC60898-1
ٽوڙڻ جي گنجائش (kA)	6،10
تحفظ	اوورلوڊ ۽ شارٽ سرڪٽ جي خلاف
درجه بندي موجوده (A) اندر	1,2,3,4,6,10,13,16,20,25,32,40,50,63
درجه بندي وولٹیج (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
شرح ٿيل تسلسل وولٹیج Uimp (kV) کي برداشت ڪرڻ	4
درجه بندي موصليت وولٹیج Ui (V)	500
توانائي کي محدود ڪرڻ وارو ڪلاس	3
ماحول جي درجه حرارت (℃)	-25~+40، وڌ ۾ وڌ.95٪ نمي
حرارتي آپريٽنگ حد	1.13xln هڪ ڪلاڪ اندر ٽرپنگ نه
	1.45xIn هڪ ڪلاڪ اندر ٽرپنگ
مقناطيسي آپريٽنگ	ب:(3-5)xIn،C:(5-10)xIn،D:(10-20)xIn
قطبن جو تعداد	1P،1P+N،2P،3P،3P+N ۽ 4P
سفر جو قسم	حرارتي / مقناطيسي ڇڏڻ
ٽرمينل جي گنجائش	16mm² لچڪدار يا 25mm² سخت 25A درجه بندي تائين
	25mm² لچڪدار يا 35mm² سخت 32A کان 63A درجه بندي
تحفظ جي درجي	IP20
تنصيب	35mm DIN ريل تي چڙهڻ
ويڪر	17.8mm في قطب

سرڪٽ برڪر ڇڏڻ جي خاصيت

نه.	جاري ڪيل موجوده شرح (A)	شروعاتي حالت	موجوده ٽيسٽ	مقرر وقت	نتيجو حاصل ڪيو وڃي	ريمارڪس
1	1-63	ٿڌي حالت	1.13 ۾	t≤1h	غير سفر
2	1-63	اڳوڻي ٽيسٽ تي	1.45ln	t<1h	سفر	5s ۾ مسلسل مقرر ڪيل قيمت تي موجوده سيٽ اپ
3	۾≤32	ٿڌي حالت	2.55 ۾	1s	سفر
	۾> 32
4	1-63	ٿڌي حالت	3 ۾	t≤0.1s	غير سفر	ب قسم
			5 ۾	t<0.1s	سفر	ب قسم
			5 ۾ 10ln	t≤0.1s	غير سفر	سي قسم
			10 ۾	t<0.1s	سفر	سي قسم
			20ln	t≤0.1s	غير سفر	ڊي قسم
				t<0.1s	سفر	ڊي قسم

برداشت (آپريشن)

زمرو	آپريشن سائيڪل	آپريشن جي تعدد	موجوده درجه بندي
برقي برداشت	4000	240/ھ	1-32
		120/ھ	40-63
مشيني برداشت	10000	240/ھ	1-63

خاصيتون

★ الٽرا هاء شارٽ سرڪٽ ٽوڙڻ جي صلاحيت

ترقي يافته آرڪ ڪنٽرول ٽيڪنالاجي صنعت جي معيار جي مقابلي ۾ اعلي مداخلت جي صلاحيت حاصل ڪري ٿي، انتهائي خراب حالتن جي تحت صنعتي گريڊ برقي نظام لاء قابل اعتماد تحفظ کي يقيني بڻائي ٿي.

★ دوئي موڊ ڪنيڪشن انٽرفيس

انٽيگريڊ هائبرڊ ٽرمينل ڊيزائن ٻنهي سخت بس بار ڊاکنگ ۽ لچڪدار ڪيبل ڪليمپنگ کي سپورٽ ڪري ٿي، مختلف تنصيب واري منظرنامي لاءِ ٽول فري موافقت کي فعال ڪندي جڏهن ته وائرنگ جي وقت کي 40 سيڪڙو گھٽائي ٿي.

★ ڊگھي عمر لاء توانائي-اسٽوريج ميڪانيزم

بهار جي مدد سان آپريٽنگ سسٽم 10,000 ميڪيڪل سائيڪل جي برداشت سان، خاص طور تي لباس-معاوضي ٽيڪنالاجي

★ ڳوڙهي جامع ملفوظات

فيم ريٽرڪنٽ، گرميءَ جي مزاحمتي، ۽ امپلس پروف پراپرٽيز سان گڏ ٿيل فالٽ واقعن لاءِ آرڪ ڪونچنگ چيمبرز.

★ Dynamic Current-Limiting Topology

انٽيليجنٽ ليٽ-ٿرو انرجي سپپريشن چوٽي فالٽ واهه کي 65-80٪ گھٽائي ٿو، 30٪ مجموعي نظام جي قيمت گھٽائڻ جي امڪاني سان هيٺيون وهڪرو ڊوائيس جي وضاحت جي اصلاح کي چالو ڪري ٿو.

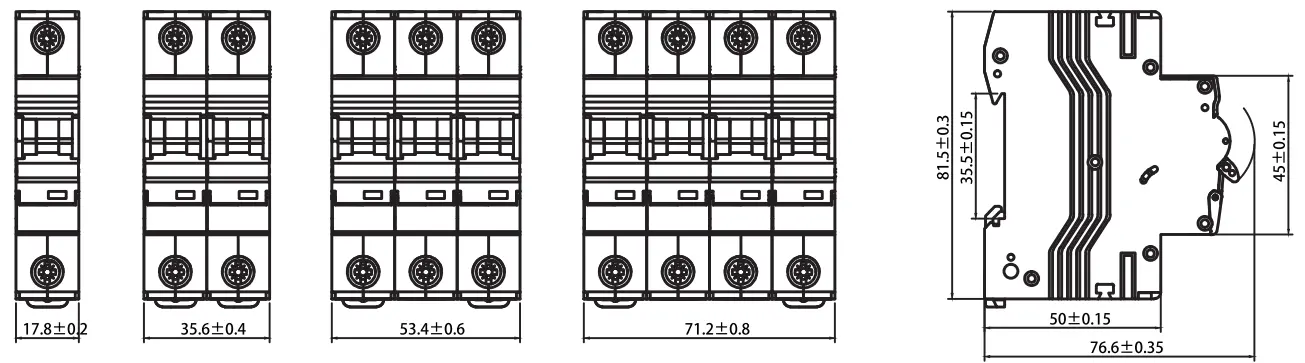

خاڪو طول و عرض

ايپليڪيشن منظرنامو

★ رهائشي: گھر جي حفاظت لاء صارفين يونٽ ۽ تقسيم بورڊ.

★ صنعتي: رابطي جي حفاظت، سوئچ گيئر، ۽ ڳري برقي سامان.

★ ڪمرشل: آفيس جون عمارتون ۽ شاپنگ مالز جن کي اعليٰ قسم جي ڀروسي جي ضرورت آهي.

معيار ڪنٽرول ۽ معياري جاچ

★ هر CDADA MCB IEC60898-1 جي تعميل کي يقيني بڻائڻ لاءِ سخت جاچ مان گذري ٿو:

★ Thermal Tripping Test: تصديق ٿيل 1.13In (غير سفر) ۽ 1.45In (1 ڪلاڪ اندر سفر).

★ مقناطيسي ٽرپنگ ٽيسٽ: بي، سي، ۽ ڊي خاصيتن لاءِ صحيح رليز ٽيسٽ.

★ برقي برداشت: 4,000 آپريشن چڪر لاء آزمائشي.

★ مشيني برداشت: 10,000 سائيڪلن لاءِ تصديق ٿيل.

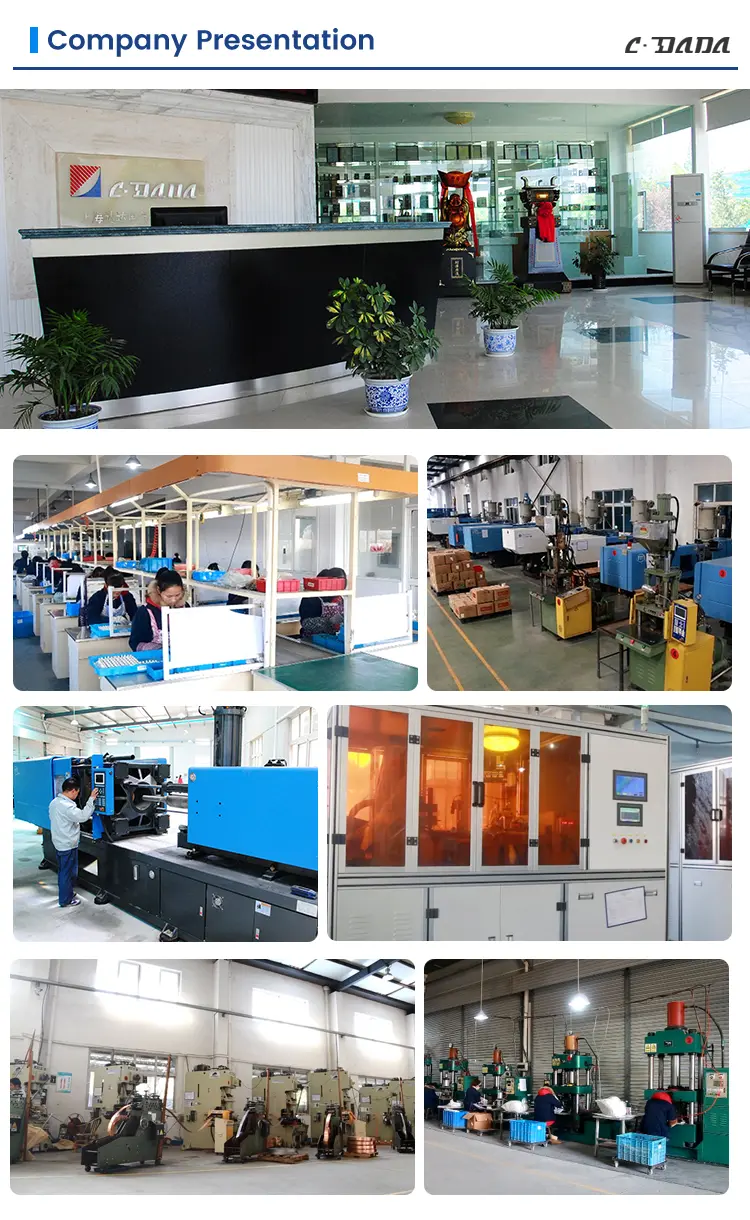

فيڪٽري طاقت ۽ سپورٽ

شنگھائي DADA اليڪٽرڪ ڪمپني، لميٽيڊ ترقي يافته پيداوار لائينون ۽ هڪ پیشہ ور انجنيئرنگ ٽيم سان گڏ ھڪڙو صنعتڪار آھي. اسان مهيا ڪريون ٿا:

★ عالمي برانڊز لاءِ ڪسٽمائيز OEM/ODM خدمتون.

★ صفر-عيب ترسيل کي يقيني بڻائڻ لاءِ جديد ترين جاچ سامان.

★ گلوبل لاجسٽڪ سپورٽ: سامونڊي ۽ هوائي مال جي سامان لاءِ بهتر ٿيل پيڪنگنگ کي يقيني بڻائڻ لاءِ پروڊڪٽس صحيح حالت ۾ پهچي وڃن.
