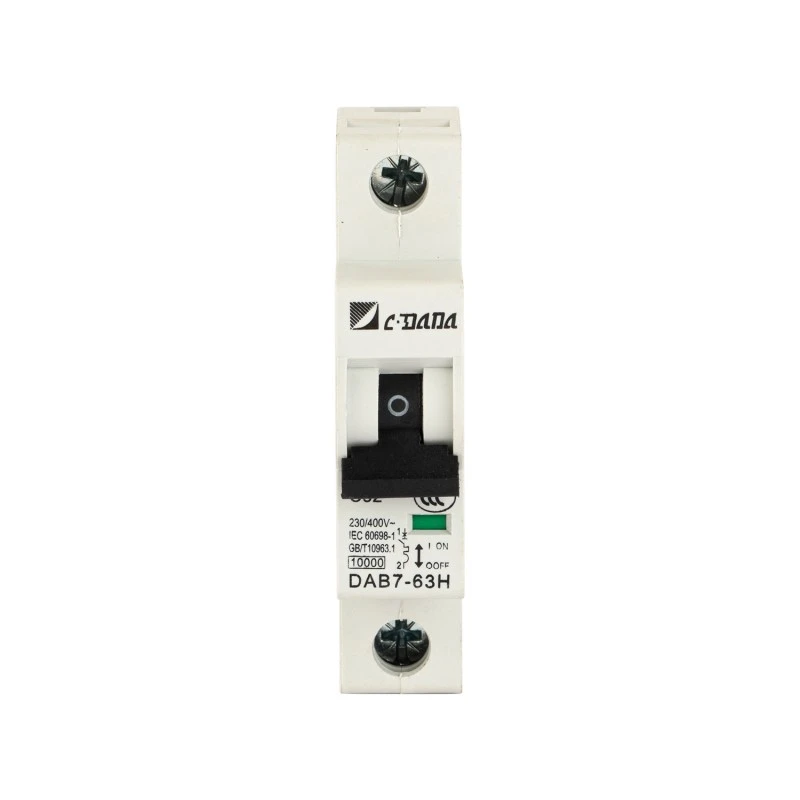

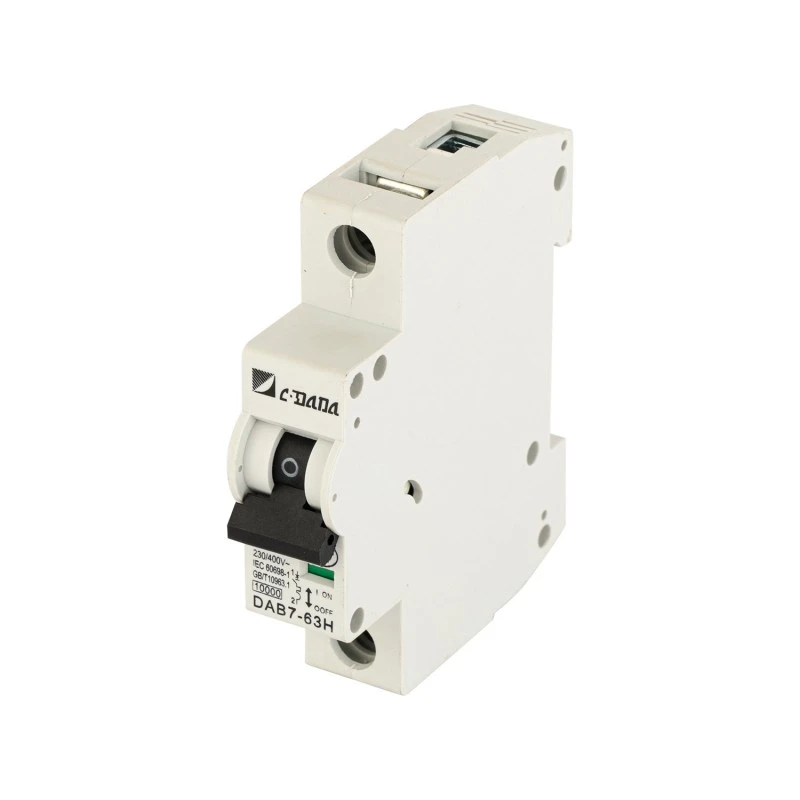

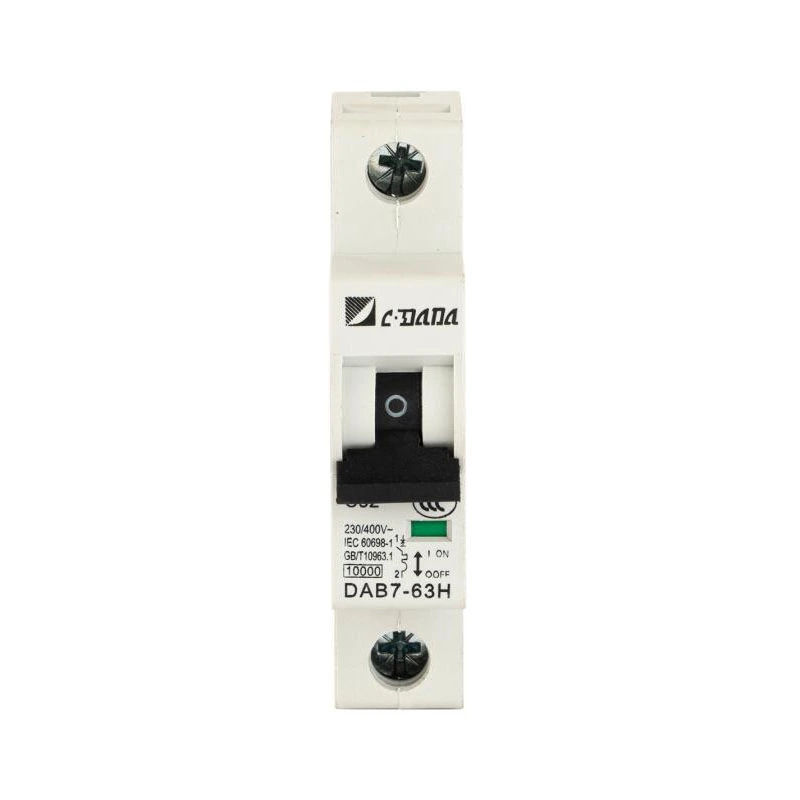

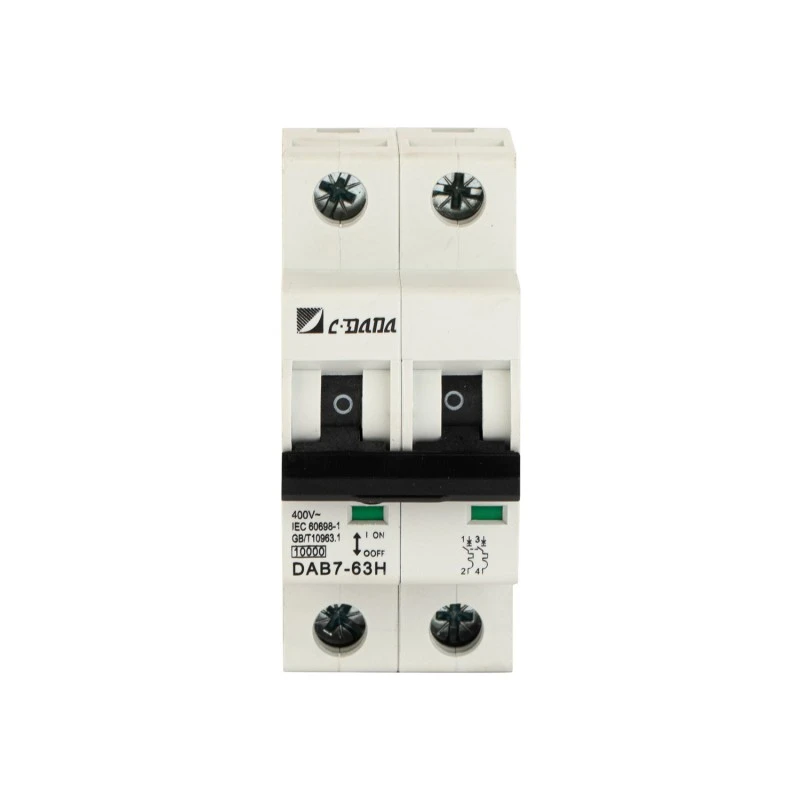

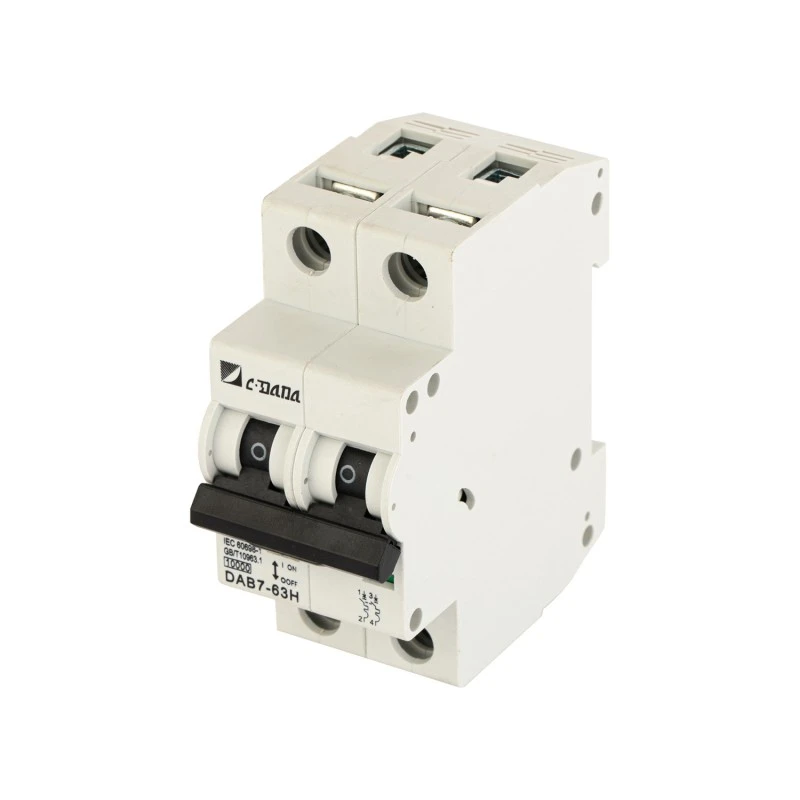

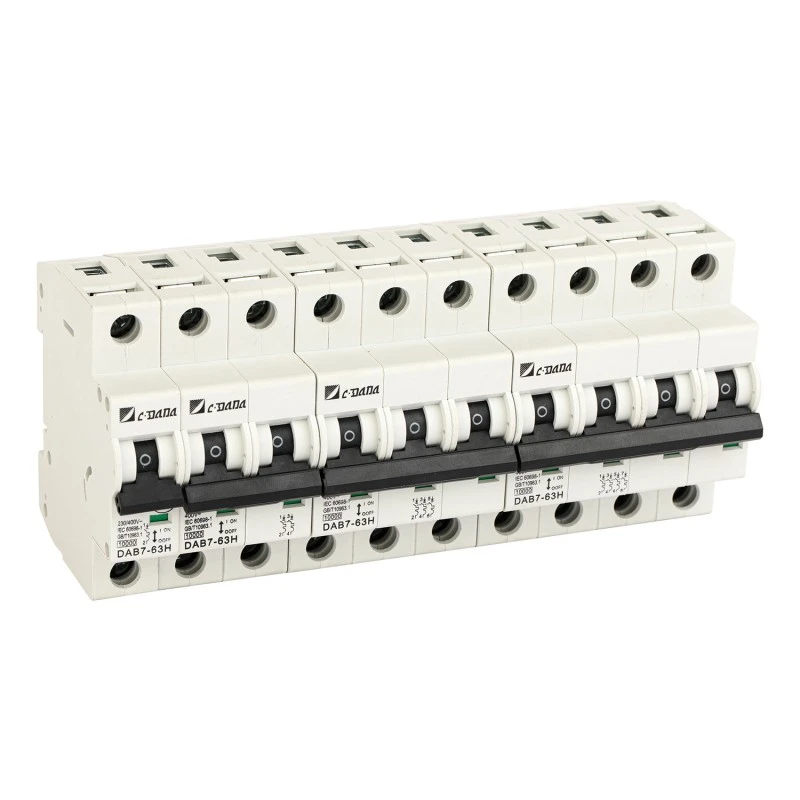

10KA AC ننڍو سرڪٽ برڪر
Model:DAB7-63H
10KA AC Miniature Circuit Breaker ھڪڙو ترقي يافته ۽ اعليٰ ڪارڪردگيءَ وارو پراڊڪٽ آھي، جيڪو قابل اعتماد ٺاھيندڙ CDADA پاران پيش ڪيو ويو آھي، CE، CB، ASTA، SEMKO، ۽ ROHS تصديق ٿيل آھي. 1P/2P/3P، 6-63A، صنعتي ۽ تجارتي پينل لاءِ مثالي. هاء 10kA ٽوڙڻ جي گنجائش، -40 ° C کان + 50 ° C آپريشن، چاندي-اللوائي رابطا. OEM ۽ بلڪ آرڊر ڀليڪار.
مطالبن جي ايپليڪيشنن لاءِ جتي اعليٰ فالٽ واهه ۽ بهتر حفاظت غير گفتو قابل آهن، سي ڊي اي ڊي ڊي ڊي بي 7-63H 10KA AC مينيچر سرڪٽ بريڪر ننڍي شڪل ۾ صنعتي-گريڊ تحفظ فراهم ڪري ٿو. شنگھائي DADA اليڪٽرڪ CO., LTD. پاران انجنيئر ڪيل، ھي 10kA ننڍو سرڪٽ بريڪر گروپ پينلز لاءِ ٺاھيو ويو آھي، رھائشي، تجارتي ۽ ھلڪي صنعتي سيٽنگن ۾ ڊسٽريبيوشن بورڊ- پيش ڪري رھيا آھن قابل اعتماد حرارتي (اوور لوڊ) ۽ برقي مقناطيسي (شارٽ-سرڪٽ) تحفظ 8 موجوده-P6P3/A (P36/P36A) ريٽنگن تي. ترتيبون.
CE، CB، ASTA، ۽ SEMKO ڏانهن تصديق ٿيل، اهو سخت عالمي حفاظتي معيارن سان ملندو آهي. هڪ ترقي يافته 13-پليٽ آرڪ چيمبر سان، چانديءَ تي مشتمل رابطي واري مصرع، ۽ ٻٽي ڪنيڪشن جا اختيار (PIN/FORK)، DAB7-63H تيز آرڪ ختم ٿيڻ، گهٽ گرمي جي نقصان، ۽ وڌايل بجليءَ جي زندگي کي يقيني بڻائي ٿو- جيتوڻيڪ بار بار سوئچنگ يا تيز گرمي پد هيٺ.
اهم وضاحتون
ماڊل: DAB7-63H سيريز
قسم: اي سي مينيچر سرڪٽ برڪر (MCB)
ٽوڙڻ جي صلاحيت: 10kA @ 230/400V AC

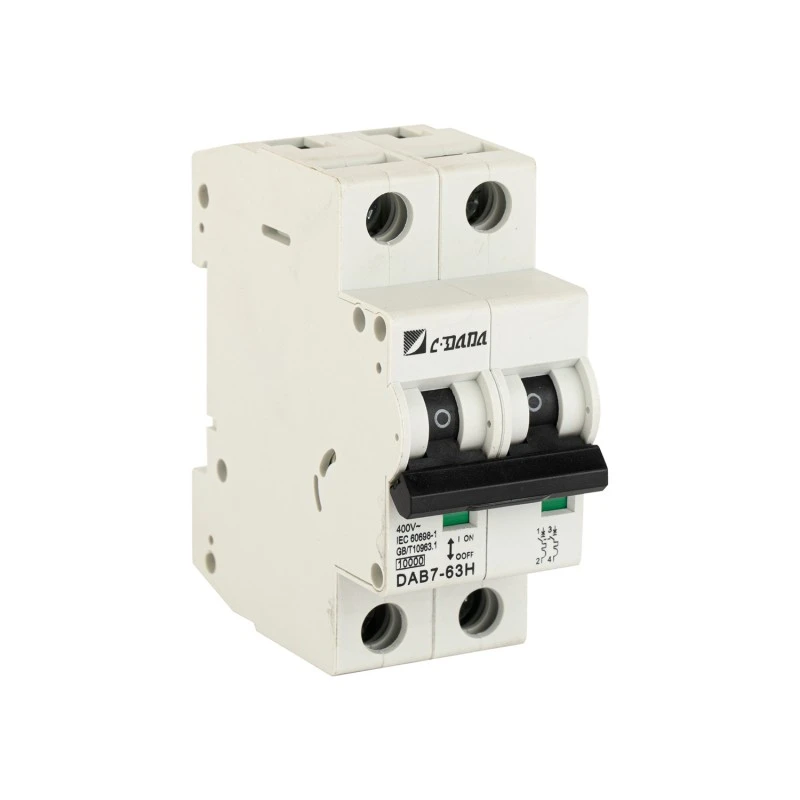

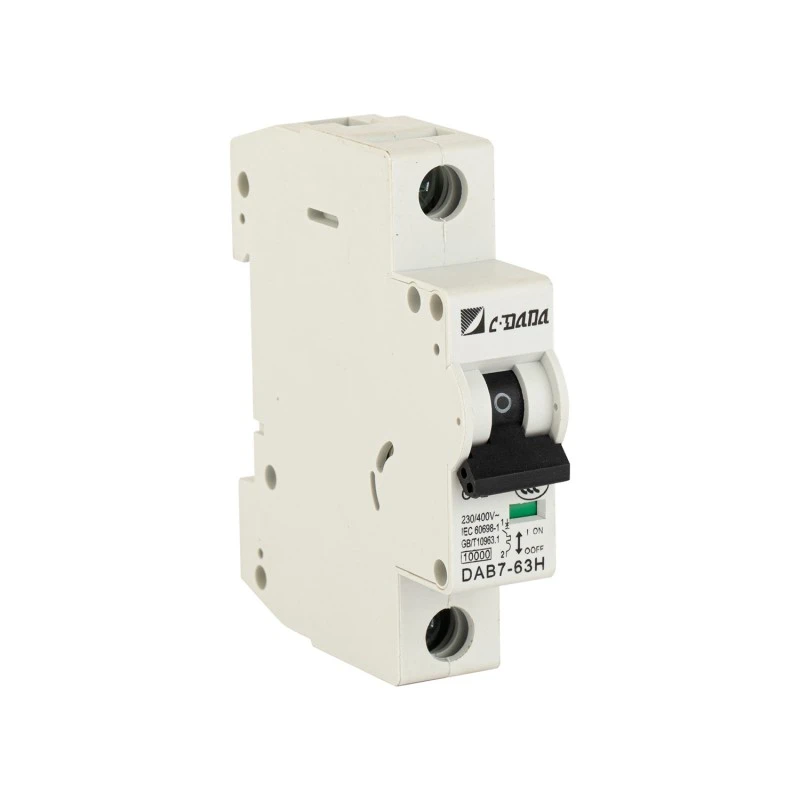

پولس: 1P، 2P، 3P
موجوده درجه بندي (ان ۾): 1A، 2A، 3A، 4A، 5A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 63A
آپريٽنگ گرمي پد: -40 ° C کان +50 ° C

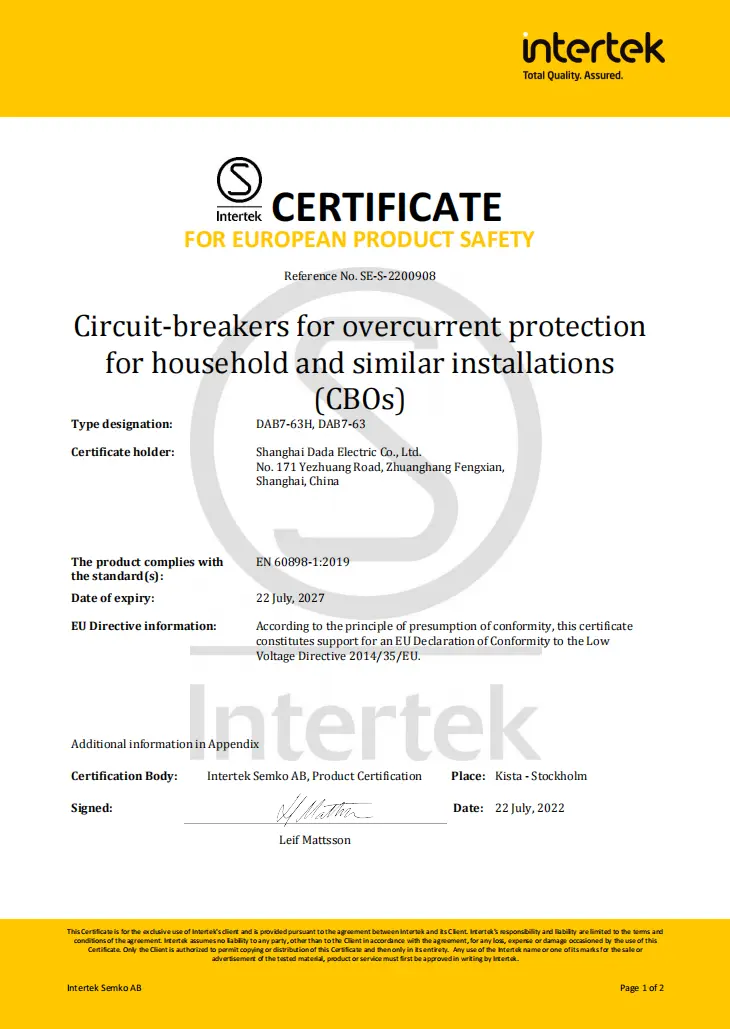

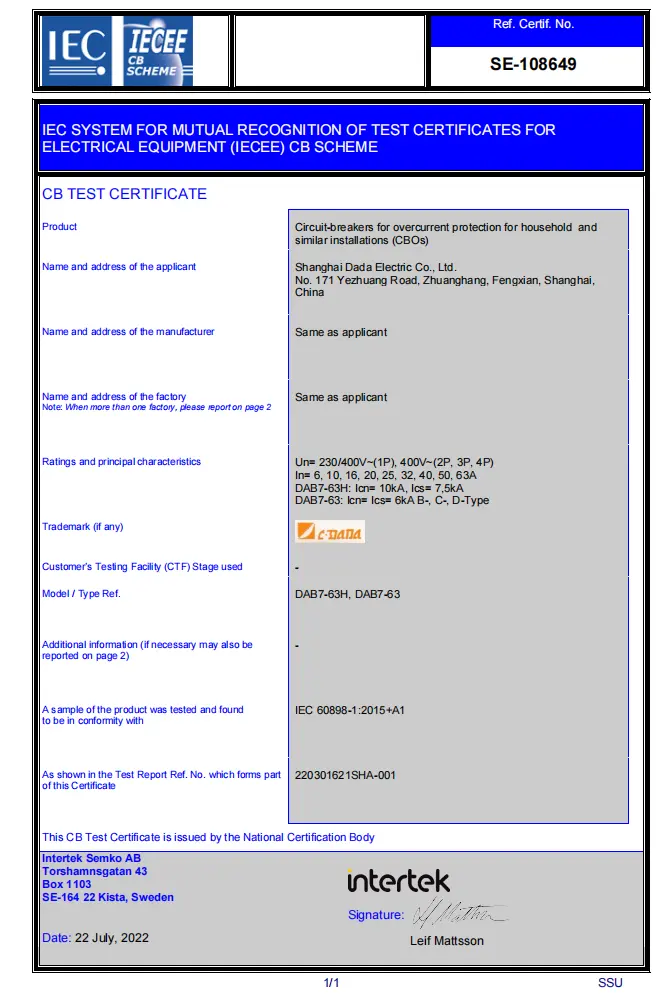

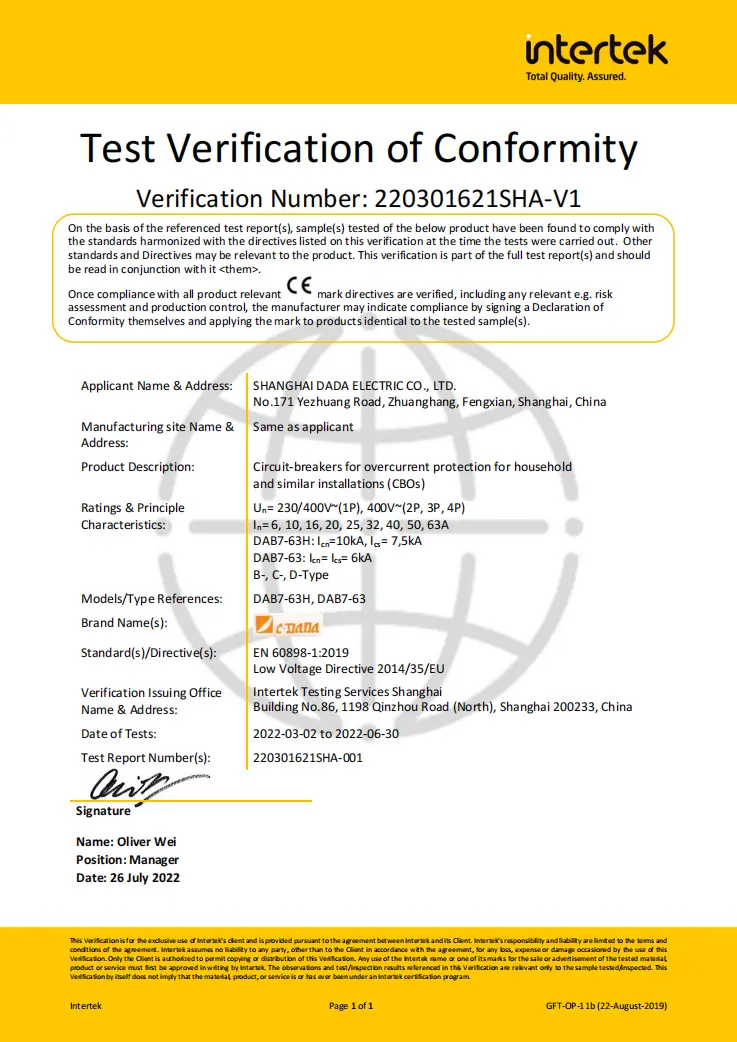

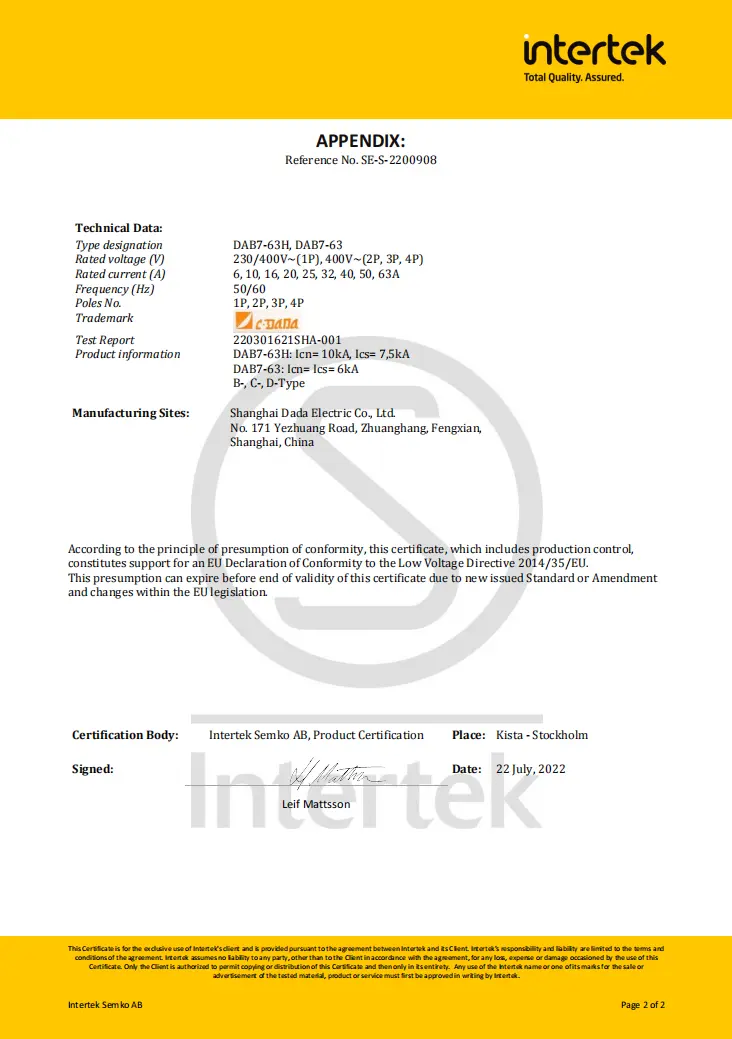

سرٽيفڪيشن: CE، CB، ASTA، SEMKO

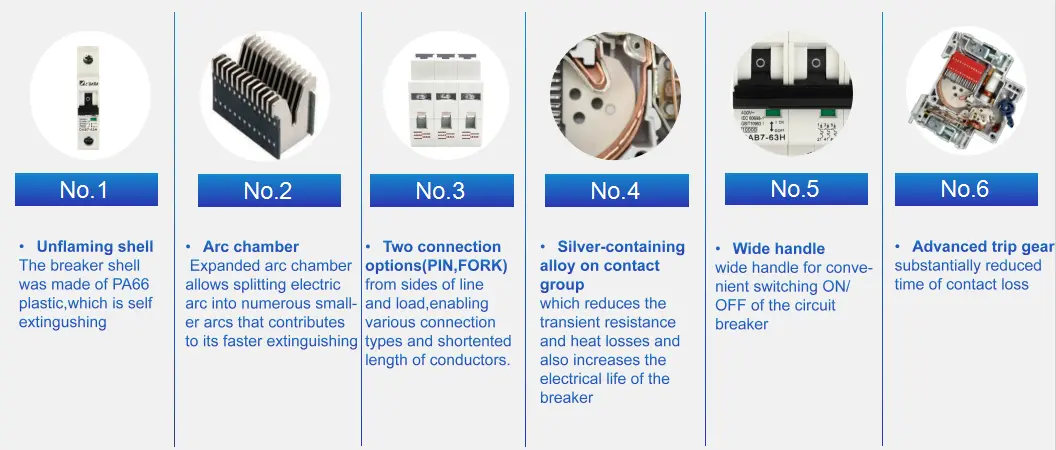

اهم ڊيزائن جون خاصيتون:
13-پليٽ آرڪ چيمبر → الٽرا فاسٽ آرڪ ورهائڻ ۽ ختم ٿيڻ
سلور-اللوائي رابطا → گھٽ مزاحمت، ڊگھي زندگي
ٻٽي ٽرمينل جا اختيار: پن يا فورڪ (لائن ۽ لوڊ طرف)
بصري آن / بند / سفر جي اشاري ونڊو
آسان آپريشن لاء وسيع ergonomic هينڊل
شعلا-retardant، مخالف پيلي هائوسنگ (UL94 V-0 برابر)
+/- ڪراس-فنڪشنل هيڊز سان سپر ٽورڪ اسڪرو (3 Nm تائين آزمايل)
DIN ريل لچ ڊبل لاڪنگ پوزيشن سان → محفوظ چڙهڻ
ٽيڪنيڪل ڊيٽا شيٽ
|
MCB DAB7-63 |
|||||||
|
عام بجلي جي ورڇ جي تحفظ لاءِ (IEC/EN 60898-1) |
|
|
|
|
|||
|
قطب |
1 پي |
2 پي |
3 پي |

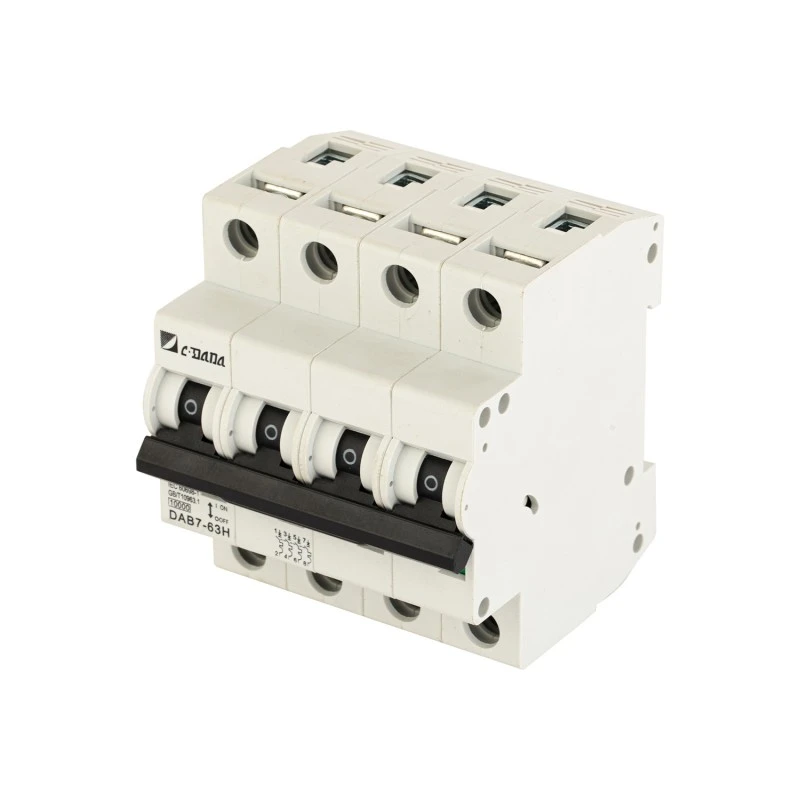

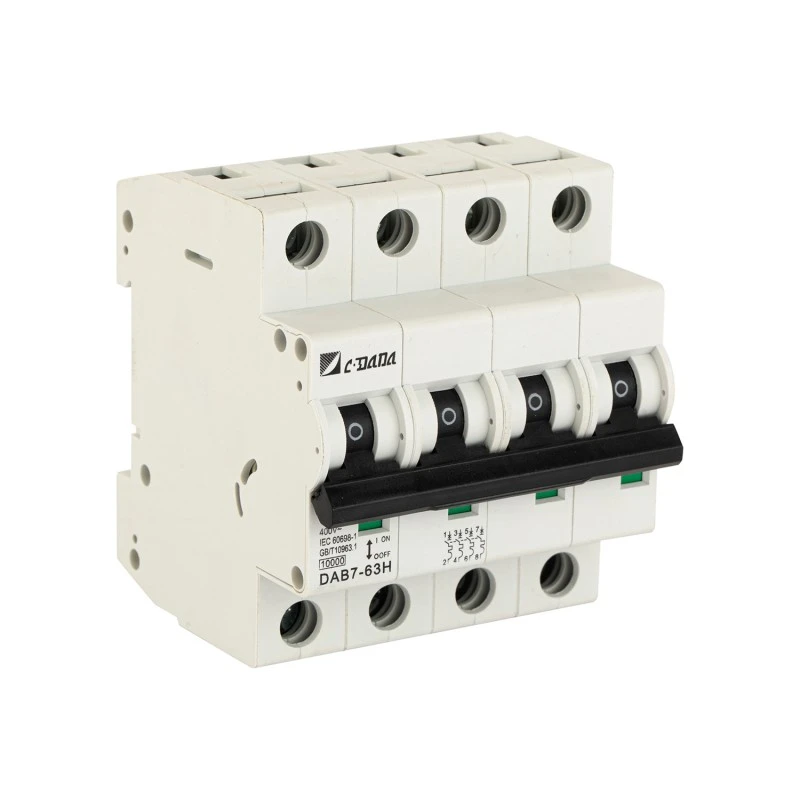

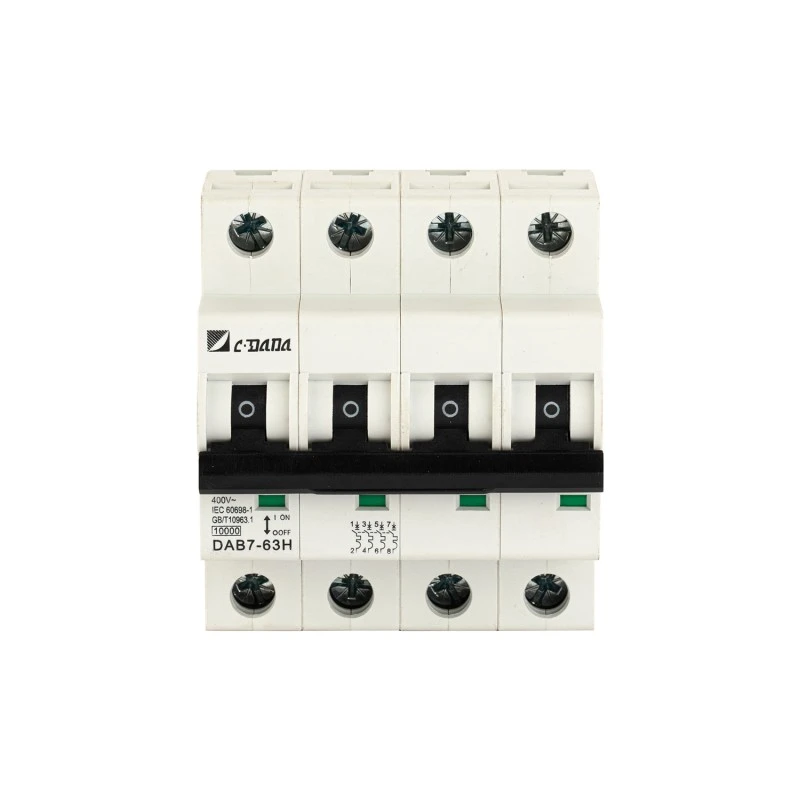

4 پي |
|||
|
برقي ڪارڪردگي |
|||||||
|
افعال |
شارٽ سرڪٽ تحفظ، اوورلوڊ تحفظ، اڪيلائيگ، ڪنٽرول |
||||||
|
درجه بندي تعدد f (Hz) |
50-60Hz |
||||||
|
درجه بندي ڪم ڪندڙ وولٹیج Ue V AC |
230/400 |
400 |
|||||
|
درجه بندي موجوده ۾ (A) |
1,2,3,4,5,6,10,16,20,25,32,40,50,63 |
||||||
|
درجه بندي موصل وولٽيج Ui (V) |
500 |
||||||
|
Impulse withstand voltage Uimp kV |
4 |
||||||
|
فوري ٽرپنگ جو قسم |
DAB7-63N |
بي/سي/ڊي |
|||||
|
DAB7-63H |
بي/سي/ڊي |
||||||
|
درجه بندي شارٽ سرڪٽ Icn (kA) |
DAB7-63N |
6 |
|||||
|
DAB7-63H |
10 |
||||||
|
ڇڏڻ جو قسم |
حرارتي مقناطيسي قسم |
||||||
|
خدمت زندگي (O~C) |
مشيني |
اصل قدر |
20000 |
||||
|
معياري قدر |
4000 |
||||||
|
برقي |
اصل قدر |
8000 |
|||||
|
معياري قدر |
4000 |
||||||
|
ڪنيڪشن ۽ تنصيب |
|||||||
|
تحفظ جي درجي |
IP20 |
||||||
|
تار mm² |
1 ~ 35 |
||||||
|
ڪم ڪندڙ حرارت |
-5 ～ + 40 ℃ |
||||||
|
نمي ۽ گرمي جي مزاحمت |
ڪلاس 2 |
||||||
|
سمنڊ مٿان اوچائي |
≤ 2000 |
||||||
|
نسبتي نمي |
+20℃، ≤90%؛+40℃، ≤50% |
||||||
|
آلودگي جي درجي |
2 |
||||||
|
انسٽاليشن ماحول |
واضح جھٽڪو ۽ vibration کان بچاء |
||||||
|
انسٽاليشن ڪلاس |
ڪلاس II، ڪلاس III |
||||||
|
چڙهڻ |
DIN35 ريل |
||||||
|
لوازمات سان گڏ ميلاپ |
|||||||
|
معاون رابطو |
ها |
||||||
|
الارم رابطي |
ها |
||||||
|
شنٽ ڇڏڻ |
ها |
||||||
|
Undervoltage ڇڏڻ |
ها |
||||||
|
معاون رابطو + الارم رابطو |
ها |
||||||
|
طول و عرض (mm) (WxHxL) |
a |
18 |
36 |
54 |
72 |
||
|
b |
80 |
80 |
80 |
80 |
|||
|
c |
72 |
72 |
72 |
72 |
|||
ڇو چونڊيو CDADA AC MCB 10kA؟
★ ننڍي فارم ۾ صنعتي-گريڊ ڪارڪردگي
جڏهن ته معياري MCBs 6kA پيش ڪن ٿا، DAB7-63H جي 10kA ريٽنگ ان کي مکيه سپلائي جي ويجھو جڳهن لاءِ موزون بڻائي ٿي- جيئن ته بيسمينٽ ڊسٽريبيوشن ڪمرا، ڪمرشل فرش، يا هلڪي صنعتي ورڪشاپون- جتي امڪاني فالٽ واهه وڌيڪ آهن.★ وڌايل حفاظت ۽ استحڪام
● ٻرندڙ شيل اگنيشن ۽ بي رنگ ٿيڻ جي مزاحمت ڪندو آهي
● ڊبل quenching گرڊ گرم گئس جي خارج ٿيڻ کي روڪي ٿو
● ٽريپ فري ميکانيزم ڪنيڪشن کي يقيني بڻائي ٿو جيتوڻيڪ هينڊل آن هجي
★ لوئر لائف ٽائيم لاڳت
سلور-الائي رابطا ۽ بهتر ڪيل ٽرمينل حرارتي نقصانن ۽ رابطي جي ويلڊنگ کي گھٽائي ٿو، خدمت جي زندگي کي وڌائي ٿو- خاص طور تي تيز-سائيڪل ايپليڪيشنن ۾.★ گلوبل قبوليت
ASTA (UK)، SEMKO (Nordic)، CE (EU)، ۽ CB (عالمي) سان گڏ، CDADA MCBs 70 کان وڌيڪ ملڪن ۾ قبول ڪيا ويا آھن- ايڪسپورٽ تي مبني پينل ٺاھيندڙن لاءِ مثالي.
★ انسٽالر-دوست ڊيزائن
★ وسيع سنڀال = آسان آپريشن
★ ڪراس-فنڪشنل اسڪرو = ڪو به بند ٿيل فاسٽنرز
★ صاف اسٽيٽس ونڊو = فوري بصري تشخيص

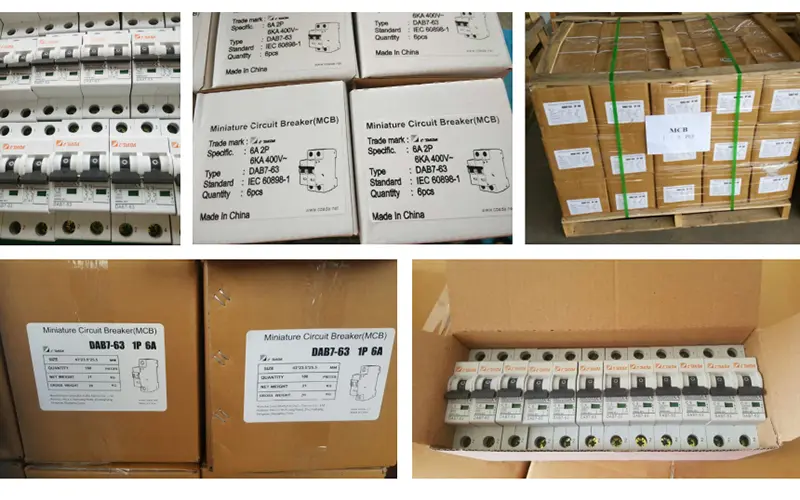

★ اعلي طاقت cartons، pallet تحفظ، ڊگهي-فاصلي جي برآمد ٽرانسپورٽ لاء سٺو
★ مهذب آرڊر لاء جلدي پهچائڻ وقت.
مثالي ايپليڪيشنون
تجارتي عمارتون: فرش تقسيم پينل، سرور روم، پرچون دڪان
لائيٽ انڊسٽري: مشين ڪنٽرول سرڪٽ، ننڍو موٽر فيڊرز، ورڪشاپ ساکٽ
پبلڪ انفراسٽرڪچر: اسڪول، اسپتالون، سرڪاري آفيسون
اعلي کثافت واري رهائشي: اپارٽمنٽ بلاڪ مرڪزي ميٽرنگ سان
ايڪسپورٽ پينل: منصوبن لاء بين الاقوامي سرٽيفڪيشن جي ضرورت آهي
اڪثر پڇيا ويا سوال
Q1: 6kA ۽ 10kA MCBs جي وچ ۾ ڇا فرق آهي؟
A1: 10kA MCBs محفوظ طور تي اعلي فالٽ وهندڙن کي روڪي سگهن ٿا- انهن کي ٽرانسفارمر يا مکيه آمدني جي ويجهو نصب ڪرڻ لاء مناسب بڻائي ٿو، جتي شارٽ سرڪٽ جي سطح 6kA کان وڌيڪ آهي. استعمال ڪريو 10kA تجارتي / صنعتي ذيلي پينل ۾؛ 6kA عام طور تي گھرن ۾ آخري سرڪٽ لاء ڪافي آھي.

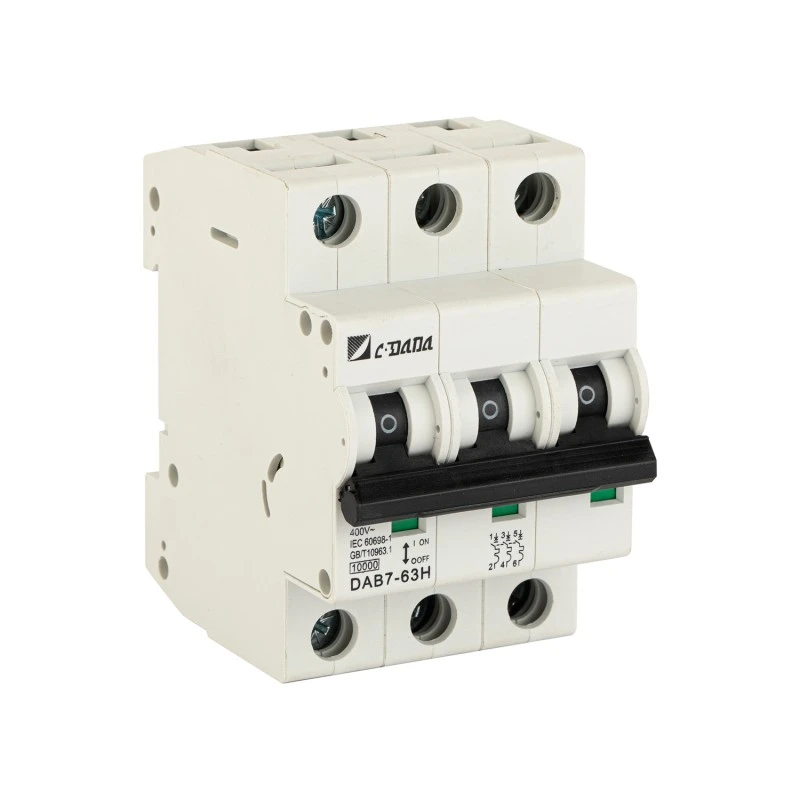

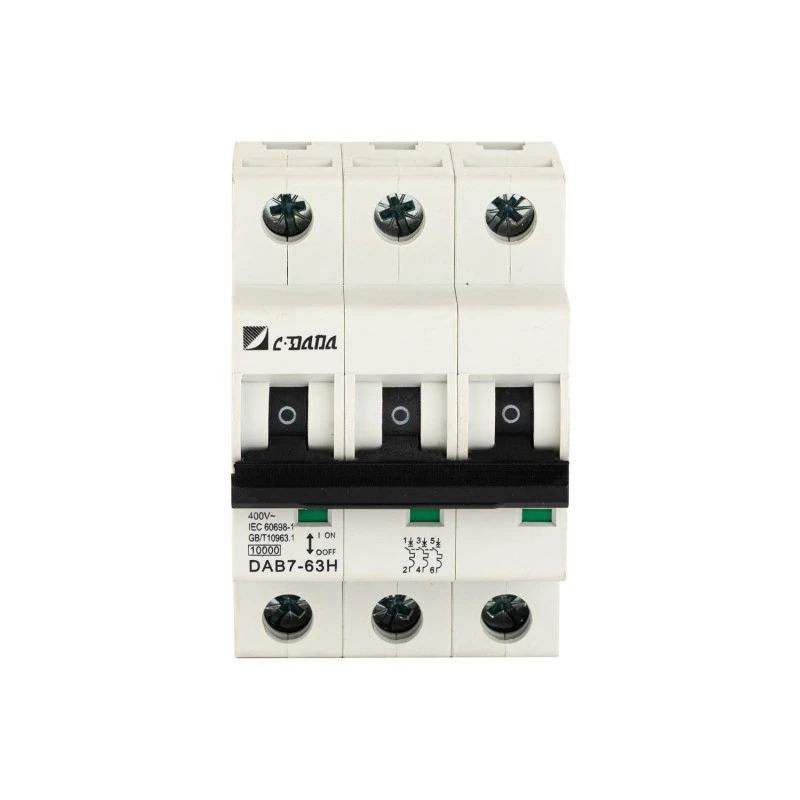

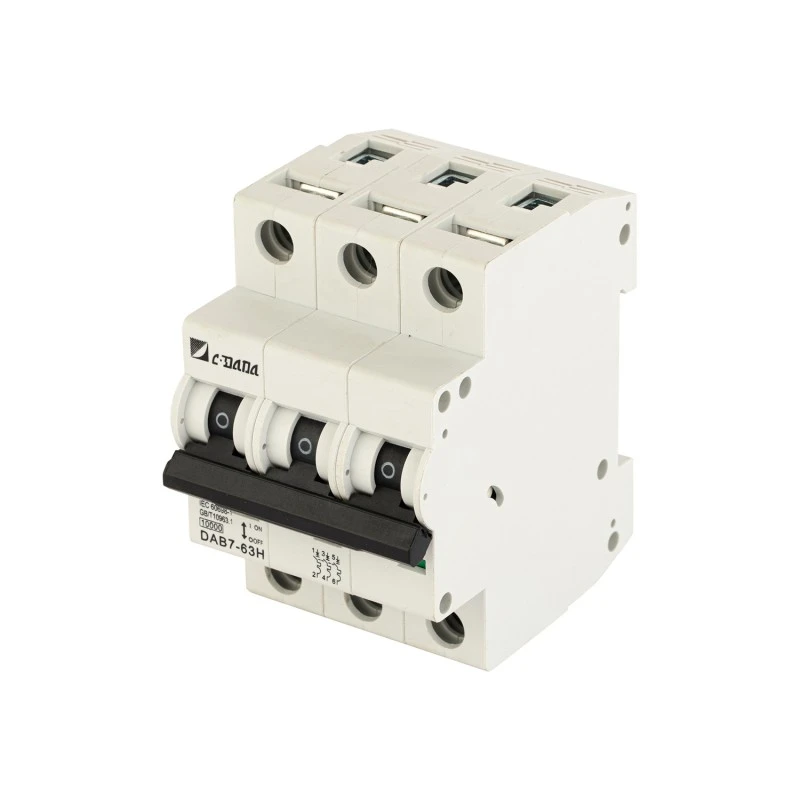

Q2: ڇا 10KA AC مينيچر سرڪٽ بريڪر 3P ۾ ٽن مرحلن واري سسٽم لاءِ موجود آهي؟
A2: ها! DAB7-63H 1P، 2P، ۽ 3P ۾ موجود آهي- ٽن مرحلن جي روشني، HVAC، يا مشينري سرڪٽ لاءِ مڪمل.
Q3: "رابطي تي چانديء تي مشتمل مصر" جي ڪارڪردگي لاء ڇا مطلب آهي؟
A3: اهو رابطي جي مزاحمت کي گھٽائي ٿو، سوئچنگ دوران آرسنگ کي گھٽائي ٿو، ۽ برقي زندگي کي وڌائي ٿو- خاص طور تي بار بار آپريشن يا انسائيڪلوپيڊيا لوڊ سان سرڪٽ ۾ اهم.
Q4: ڇا مان هن MCB سان فورڪ قسم جا ڪنيڪٽر استعمال ڪري سگهان ٿو؟
A4: بلڪل! اهو ٻنهي PIN ۽ FORK ٽرمينلز کي لائين ۽ لوڊ ڪنارن تي سپورٽ ڪري ٿو- لچڪدار، گھٽ پروفائل وائرنگ ۽ ننڍو ڪيبل رن کي فعال ڪرڻ.
Q5: CDADA ٻين 10kA MCB برانڊن تي ڇو چونڊيو؟
A5: CDADA بيٺو آهي ڇاڪاڻ ته:● صحيح 10kA درجه بندي مڪمل سرٽيفڪيشن سان (صرف دعويٰ نه ڪئي وئي)
● ڳوڙهي آرڪ چيمبر (13 پليٽ) بهتر مداخلت لاءِ
● ڊبل ٽرمينل جا اختيار هن ڪلاس ۾ تمام گهٽ ملن ٿا
● -40°C کان +50°C آپريشن- گھڻن مقابلن کان وسيع
● OEM تيار: مسلسل معيار، انگريزي سپورٽ، بلڪ قيمت
