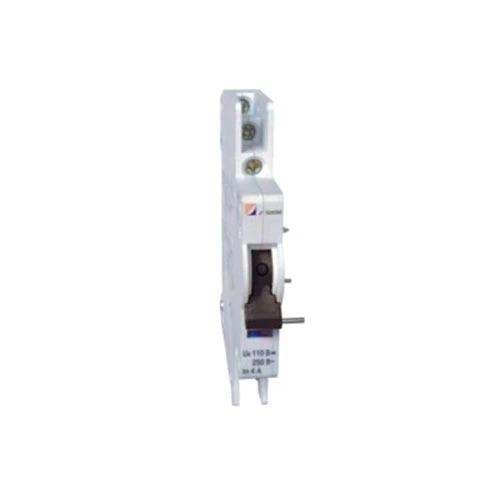

MCB الارم ۽ معاون رابطو

CDADA 40+ سالن جي تجربي سان هڪ ٺاهيندڙ ۽ فراهم ڪندڙ آهي، اسان تمام گھڻا پروجيڪٽ ڏٺا آهن جتي پينل آپريٽرز هڪ ٽرپ ٿيل بريڪر کي مس ڪندا آهن-جيستائين دير نه ٿي وڃي. ان ڪري اسان CDADA MCB الارم ۽ معاون رابطو (DAB7-FL) ٺاهيو آهي: هڪ سمارٽ، خلائي بچاءُ وارو حل جيڪو توهان کي هڪ ماڊل ۾ ٻه نازڪ سگنل ڏئي ٿو- بريڪر پوزيشن (ON/OFF) ۽ سفر جا سبب (اوور لوڊ/شارٽ سرڪٽ).

اسان جي صلاح: جيڪڏهن توهان جي ڪنٽرول سسٽم کي دستي بند ۽ غلطي جي سفر جي وچ ۾ فرق ڪرڻ جي ضرورت آهي، اهو اهو آهي جيڪو توهان کي بيان ڪرڻ گهرجي. معياري معاون رابطا اڪيلو فرق نٿا ٻڌائي سگهن- پر اسان جا ڪري سگهن ٿا.

ڊبل فنڪشن ڊيزائن: هڪ ماڊل، ٻه سگنل

CDADA MCB الارم ۽ معاون رابطا ٻه آزاد منتقلي رابطا هڪ هوشيار ميڪيڪل چونڊيندڙ سان آهن:

★ پيلو اشارو "A" تي: ٻئي رابطا مددگار رابطا طور ڪم ڪن ٿا → سگنل MCB ON/OFF حالت

★ پيلو اشارو "AL" تي:

★ کاٻي رابطي = معاون (آن/بند حالت)

★ صحيح رابطا = الارم (صرف چالو ٿئي ٿو جڏهن MCB غلطي جي ڪري سفر ڪري ٿو)

★ هن جو مطلب آهي ته توهان تار ڪري سگهو ٿا:

★ ”پاور آن“ ڏيکارڻ لاءِ سائي روشني

★ هڪ ڳاڙهي روشني يا PLC ان پٽ ”فالٽ الارم“ کي ٽرگر ڪرڻ لاءِ

★ سڀ هڪ واحد اضافو ماڊل مان توهان جي DAB7-63 MCB تي.

ٽيڪنيڪل وضاحتون

اھم: ھي لوازمات اسٽينڊ اڪيلو استعمال نٿو ڪري سگھجي- اھو سڌو سنئون DAB7-63 MCB تي نصب ڪيو وڃي.

انسٽاليشن گائيڊ (اسان جي فيلڊ انجنيئرن کان)

★ محفوظ، قابل اعتماد آپريشن لاءِ ھيٺين قدمن تي عمل ڪريو:

★ انسٽاليشن کان پهريان سرڪٽ کي پاور بند ڪريو.

★ DAB7-FL ماڊل کي سلائيڊ ڪريو DAB7-63 MCB جي کاٻي پاسي تي جيستائين اهو ڪلڪ نه ڪري.

★ شامل ٿيل ٻه طرفي ٽيپ سان محفوظ ڪريو (وائبريشن مزاحمت لاءِ).

★ تارن کي 4 ٽرمينلز سان ڳنڍيو (2 في رابطا گروپ):

★ معاون لاءِ کاٻي جوڙو استعمال ڪريو (اسٽيٽس)

★ الارم لاءِ ساڄي جوڙو استعمال ڪريو (سفر جو پتو لڳائڻ)

★ پيلي چونڊيندڙ کي "AL" تي سيٽ ڪريو جيڪڏهن توهان کي غلطي جي الارم ڪارڪردگي جي ضرورت آهي.

★ ٽيسٽ: دستي طور تي ايم سي بي جو سفر ڪريو- صرف الارم رابطي کي غلط سفر دوران حالت تبديل ڪرڻ گهرجي.

★ پرو ٽپ: پنھنجي تارن کي صاف طور تي ليبل ڪريو! ڪيترائي ٽيڪنيشن ڪم ڪرڻ دوران مددگار بمقابله الارم سگنلن کي پريشان ڪن ٿا.

جڏهن توهان کي استعمال ڪرڻ گهرجي معياري معاون رابطي جي بدران؟

عام ايپليڪيشنون:

★ ڊيٽا سينٽر PDU نگراني

★ شمسي ملائيندڙ باڪس

★ صنعتي ڪنٽرول پينل

★ بلڊنگ مينيجمينٽ سسٽم (BMS)

★ لفٽ يا HVAC حفاظت سرڪٽ

اڪثر پڇيا ويا سوال

Q1: ڇا مان ان کي غير CDADA MCBs تي استعمال ڪري سگهان ٿو؟

A1: نمبر. DAB7-FL مشيني ۽ طول و عرض سان ٺهيل آهي صرف CDADA DAB7-63 بريڪرن لاءِ. اهو Schneider، ABB، يا Siemens MCBs لاءِ مناسب نه هوندو.

Q2: الارم رابطي اصل ۾ ڪيئن ڪم ڪندو آهي؟

A2: MCB جي اندر، هڪ ٽريپ لچ ميڪانيزم مختلف طريقي سان حرڪت ڪندو آهي تھرمل/مقناطيسي فالٽ ٽرپ بمقابله مينوئل سوئچ آف. DAB7-FL هن ميخانياتي فرق کي ڳولي ٿو ۽ الارم رابطي کي چالو ڪري ٿو صرف حقيقي غلطي جي دوران.

Q3: ڇا مون کي وائرڊ ٻنهي رابطن جي ضرورت آهي؟

A3: ضروري ناهي. توهان استعمال ڪري سگهو ٿا صرف معاون، صرف الارم، يا ٻئي - توهان جي ڪنٽرول منطق تي منحصر آهي. ماڊل توهان کي لچڪدار ڏئي ٿو.

Q4: ڇا اهو ڊي سي شمسي ايپليڪيشنن لاء مناسب آهي؟

A4: ها! 110V/0.5A جي DC-12 جي درجه بندي سان، اهو سولر اسٽرنگ مانيٽرنگ لاءِ مثالي آهي جتي توهان کي PV صفن جي خرابين کي پري کان ڳولڻ جي ضرورت آهي.

Q5: CDADA کي عام برانڊن تي ڇو چونڊيو؟

A5: ڇو ته اسان پيش ڪندا آهيون:

● صحيح غلطي تبعيض (صرف پوزيشن سينسنگ نه)

● DAB7 MCBs سان بيحد انضمام- ڪا به اڊاپٽر پليٽ نه

● فئڪٽري-ٽيسٽ ٿيل ميڪيڪل ملائڻ - ڪو به راند يا ياد نه ٿيل سگنل

● فيلڊ جي تصديق لاءِ بصري اشارو (پيلو پرچم) صاف ڪريو

● عالمي سرٽيفڪيشنز (CE, CB, RoHS) پريشاني کان پاڪ منصوبن لاءِ

CDADA R&D کان حتمي نوٽ

جديد برقي نظامن ۾، 'آن/آف' ڪافي نه آهي- توهان کي ڄاڻ جي ضرورت آهي. اسان جو MCB الارم ۽ معاون رابطو هڪ سادي بريڪر کي هڪ تشخيصي نوڊ ۾ تبديل ڪري ٿو، توهان کي وڌيڪ سمارٽ، محفوظ پينل ٺاهڻ ۾ مدد ڪندي. ۽ ڇاڪاڻ ته اهو هڪ ئي ٽيم پاران ٺاهيو ويو آهي جيڪا MCB ٺاهي ٿي، توهان کي مڪمل مطابقت حاصل ٿئي ٿي - ڪو اندازو ناهي. - CDADA پراڊڪٽ ڊولپمينٽ ٽيم

آرڊر ڪرڻ لاءِ تيار؟ اسان پيش ڪريون ٿا:

● پينل بلڊرز لاءِ بلڪ رعايتون

● اڳي گڏ ٿيل MCB + DAB7-FL يونٽ (محنت بچايو)

● مفت وائرنگ ڊراگرام ۽ PLC منطق مثال
