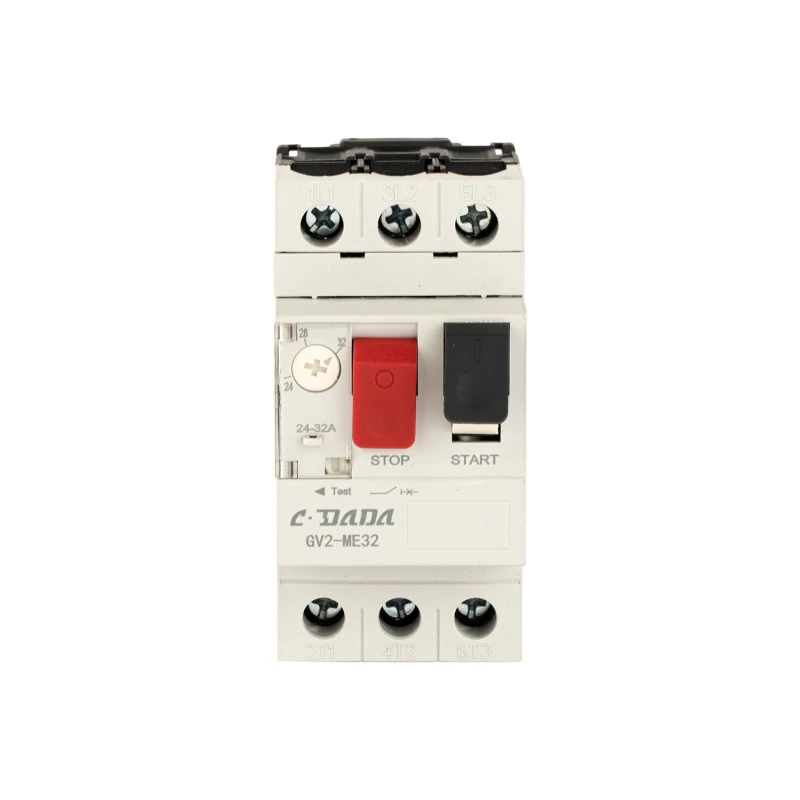

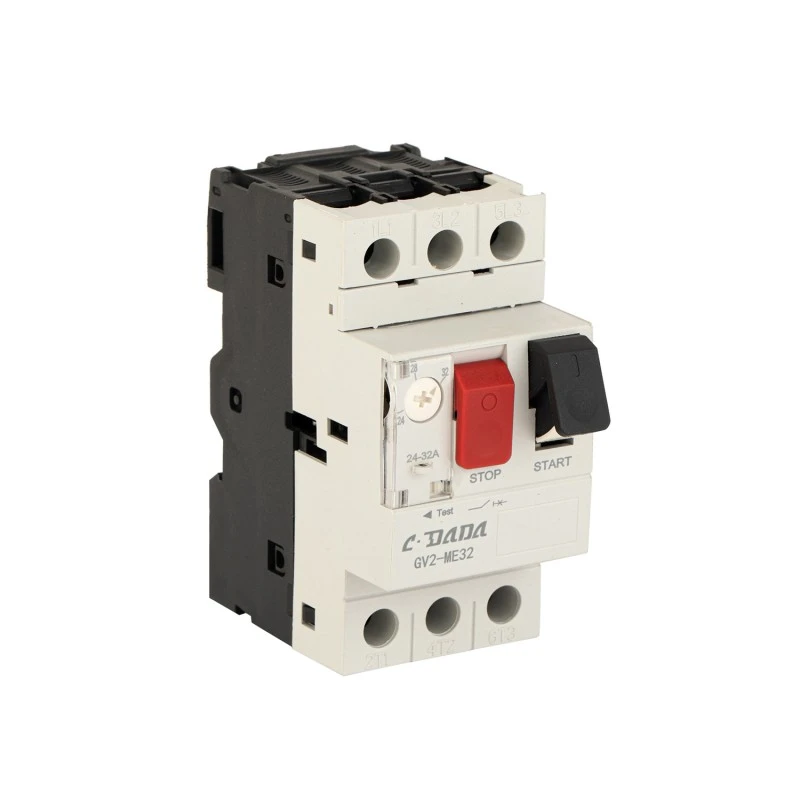

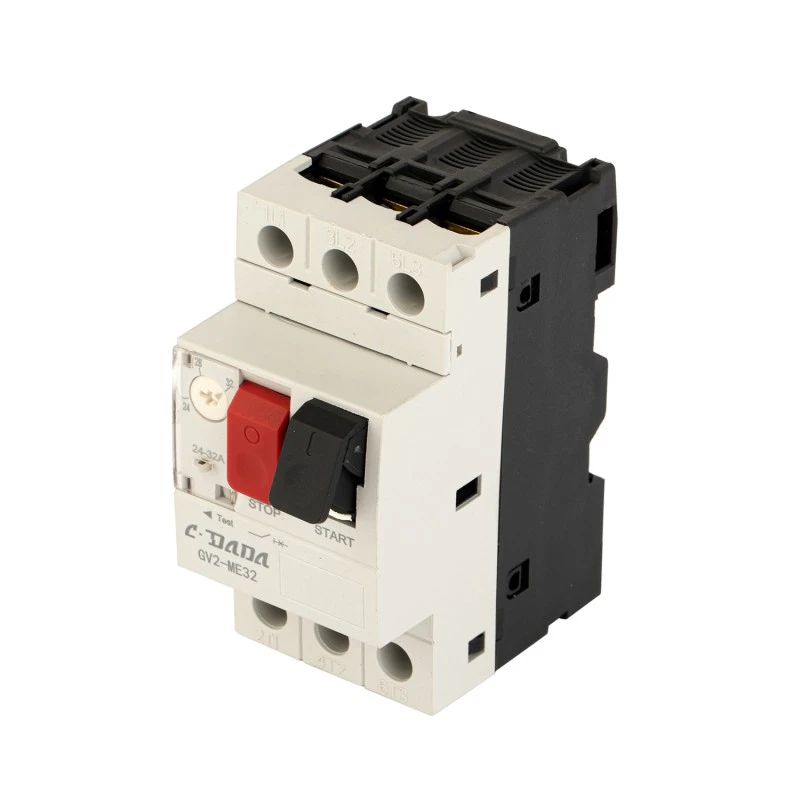

GV2 2P موٽر تحفظ سرڪٽ برڪر

CDADA GV2 2P موٽر پروٽيڪشن سرڪٽ بريڪر (MPCB) سان موٽر جي حفاظت کي آسان ڪريو، شنگھائي DADA اليڪٽرڪ CO., LTD پاران انجنيئر ڪيل اعليٰ درستي، ڪمپيڪٽ حل. ايندڙ نسل ٽيڪنالاجي پليٽ فارم استعمال ڪندي ۽ مڪمل طور تي خودڪار پيداوار. سنگل فيز يا ٻه-مرحلي موٽر سرڪٽس لاءِ ٺهيل، GV2 2P اوور لوڊ، شارٽ سرڪٽ، فيز-نقصان (3-مرحلي ايپليڪيشنن لاءِ جڏهن سيٽ ۾ استعمال ٿيندو آهي)، ۽ هڪ DIN-ريل مائونٽ ٿيل ڊيوائس ۾ آئسوليشن افعال کي ضم ڪري ٿو.

0.1A کان 32A جي ترتيب واري سيٽنگ جي حد سان، محيطي درجه حرارت جي مختلف تبديلين لاءِ حرارتي معاوضي، ۽ 690V جي درجه بندي موصليت واري وولٽيج، اهو پمپ، مداح، ڪمپريسر، ڪنويرز، ۽ HVAC سسٽم ۾ ننڍن موٽرن لاءِ قابل اعتماد تحفظ کي يقيني بڻائي ٿو. CE معيارن تي تصديق ٿيل، 110,000 ميڪيڪل ۽ اليڪٽريڪل آپريشنز جي خصوصيت سان، ۽ اختياري لوازمات جهڙوڪ معاون رابطا، شنٽ رليز، ۽ انڊر وولٽيج رليز سان ليس، CDADA GV2 MPCB صنعتي-گريڊ ڪارڪردگي کي خلا جي بچت 2-قطب فارميٽ ۾ فراهم ڪري ٿو.

اهم وضاحتون

ماڊل سيريز: GV2 2P MPCB

برانڊ: CDADA | ٺاھيندڙ: شنگھائي دادا اليڪٽرڪ ڪمپني، ل

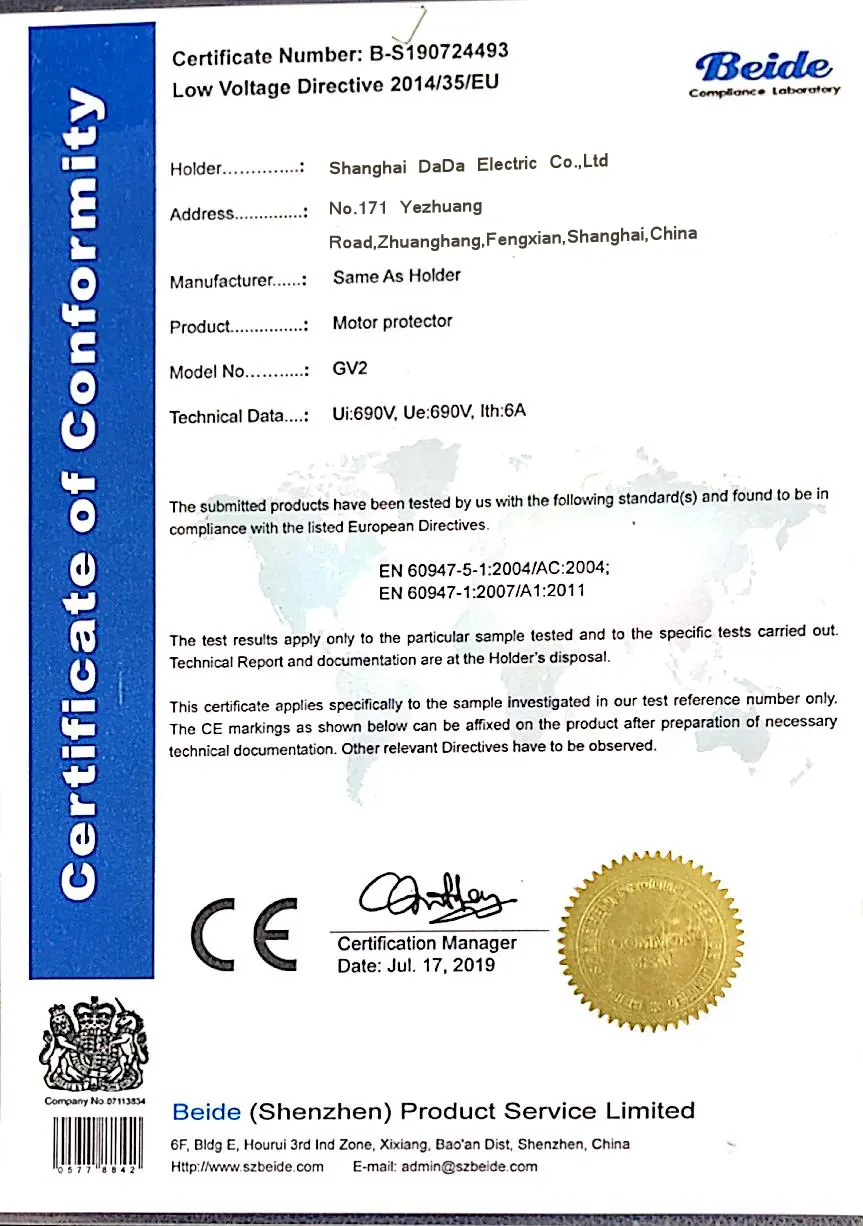

سرٽيفڪيشن: CE

پولس: 2P (سنگل فيز موٽر لاءِ مثالي يا 3-مرحلي تحفظ سيٽ جي حصي جي طور تي)

سيٽنگ موجوده رينج: 0.1A - 32A (ڊائل ذريعي ترتيب ڏيڻ)

فريم جي درجه بندي: 32A

درجه بندي آپريٽنگ وولٹیج: 690V AC

درجه بندي موصليت وولٹیج (Ui): 690V

Impulse Withstand Voltage (Uimp): 6000V

آپريٽنگ فریکوئنسي: 50/60Hz

ٽرپ ڪلاس: 10A (عام-مقصد موٽرز لاءِ معياري)

حفاظتي ڪم:

★ حرارتي اوورلوڊ تحفظ

★ شارٽ سرڪٽ تحفظ

★ فيز-نقصان جي حفاظت* (*جڏهن 3-قطب جي ترتيب يا هموار ٿيل سيٽ ۾ استعمال ٿئي ٿي)

★  اڪيلائيشن فنڪشن (ڏسندڙ وقفو)

★ تعمير ٿيل درجه حرارت معاوضو

مشيني زندگي: 110,000 آپريشن

برقي زندگي (AC-3، 400V): 110,000 آپريشن

ٽائيٽنگ ٽورڪ: 1.7 N·m

آپريشن جو قسم: پُش-بٽن تي / بند صاف سفر جي اشاري سان

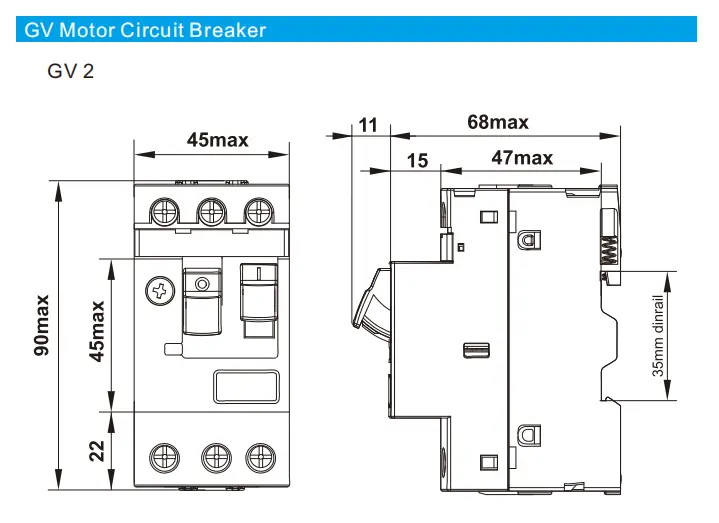

چڙهڻ: 35mm DIN ريل

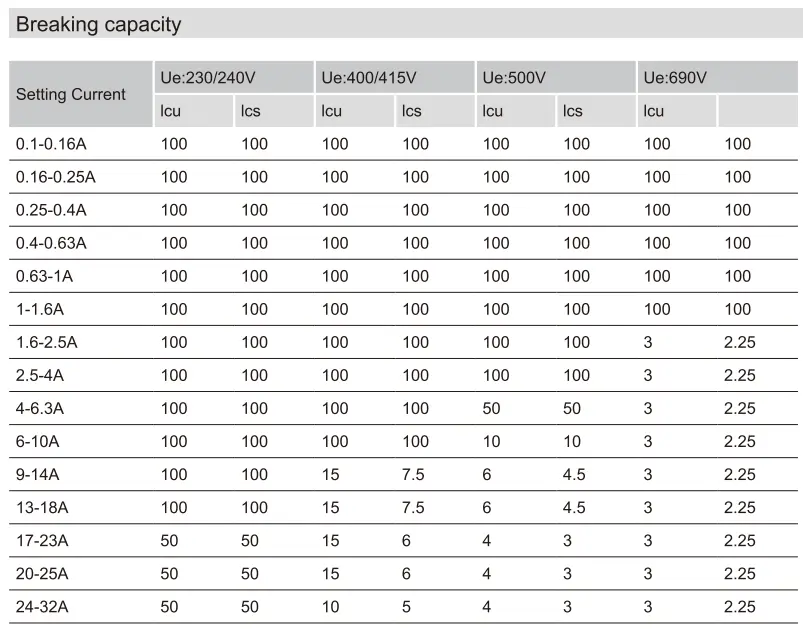

ٽيڪنيڪل ڊيٽا شيٽ

CDADA GV2 2P موٽر پروٽيڪشن سرڪٽ بريڪر ڇو چونڊيو؟

★ سڀ-۾-هڪ موٽر تحفظ

سرڪٽ برڪر + تھرمل اوورلوڊ رلي + آئسولٽر کي گڏ ڪري ٿو- الڳ الڳ اجزاء جي ضرورت کي ختم ڪري ٿو.

★ سڌائي ۽ استحڪام

درجه حرارت جي معاوضي واري ميڪانيزم کي يقيني بڻائي ٿو مسلسل ٽرپنگ بغير ماحول جي تبديلين (مثال طور، گرم ورڪشاپون يا ٿڌي بيسمينٽ).

★ هاء Durability

110,000 ميخانياتي / برقي چڪر- ڊگھي مدت جي اعتبار ۾ ڪيترن ئي مقابلن کي ختم ڪرڻ.

★ خلائي بچت 2P ڊيزائن

ڪمپيڪٽ ڪنٽرول پينلز، OEM مشينري، ۽ ريٽرفٽ منصوبن لاءِ مثالي جتي پينل ريئل اسٽيٽ محدود آهي.

★ مڪمل رسائي ايڪو سسٽم

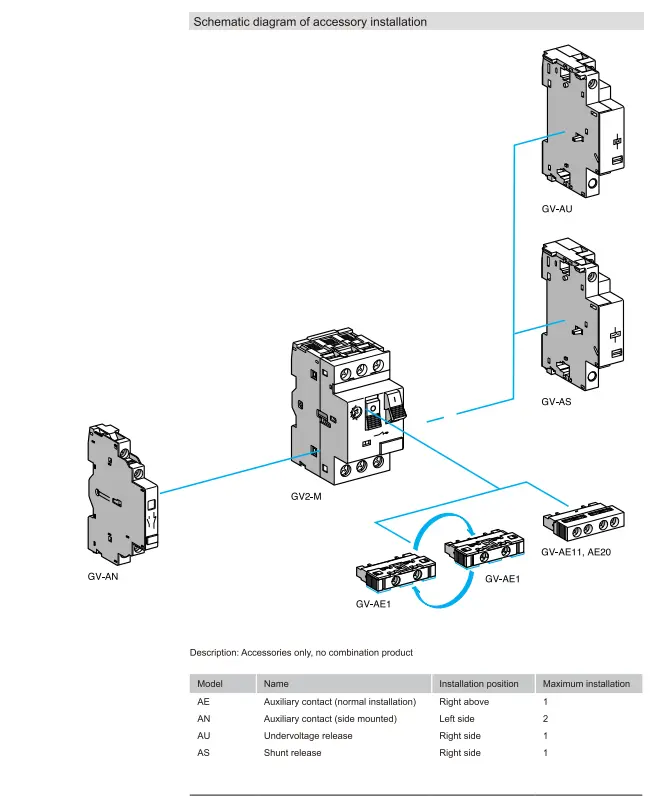

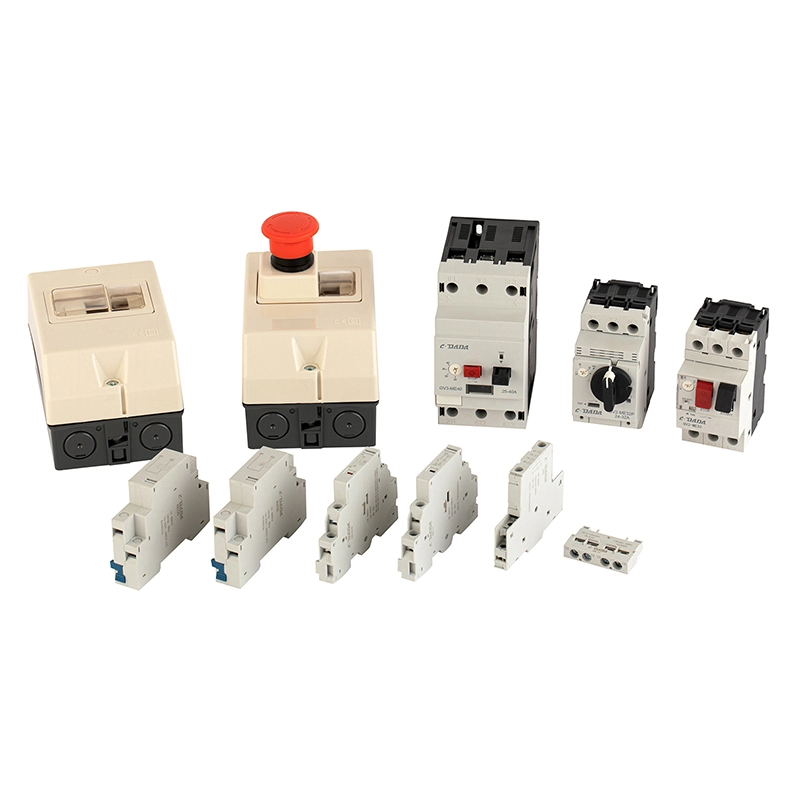

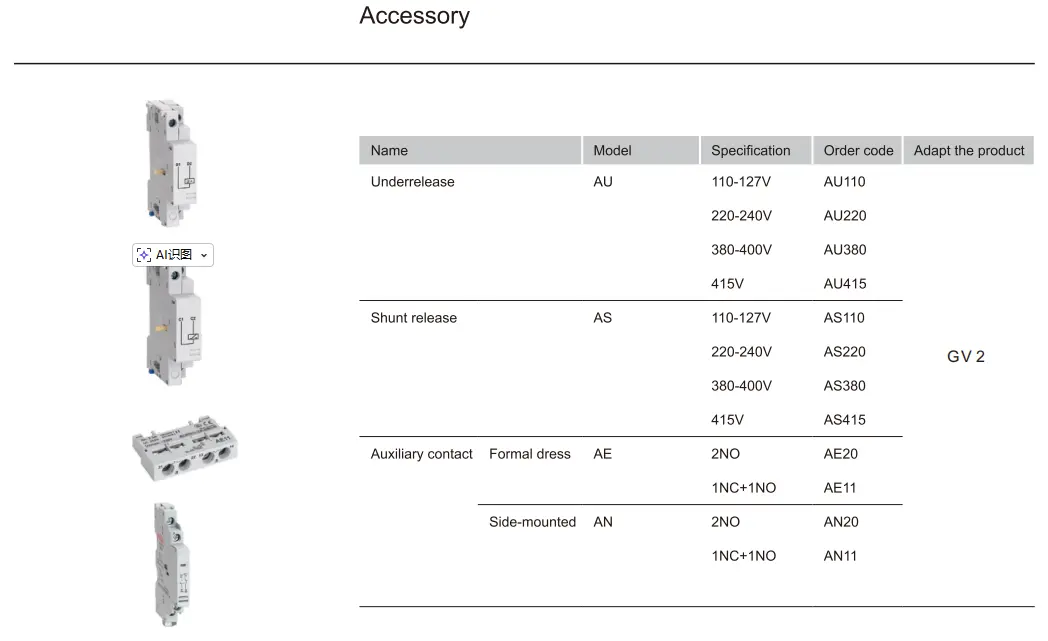

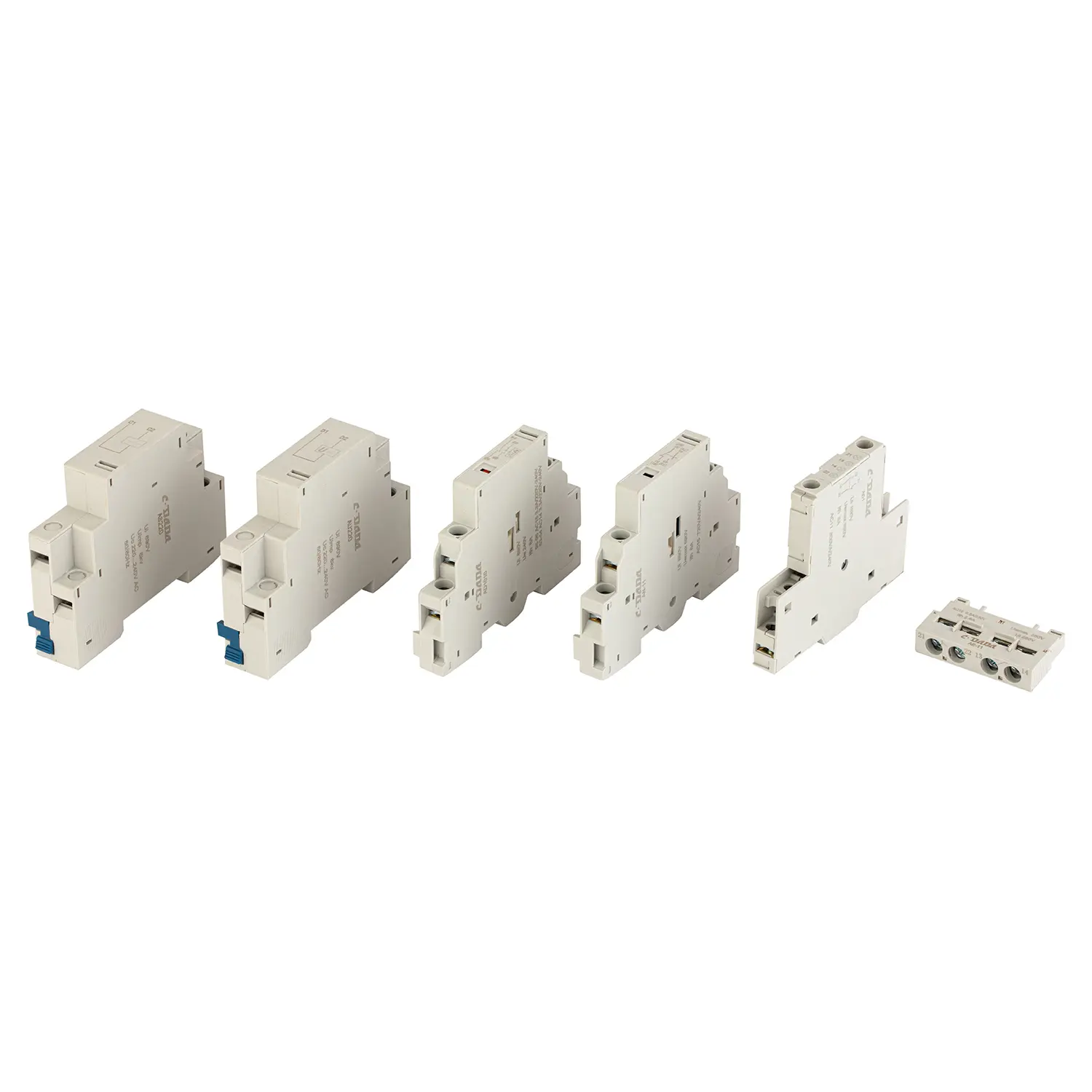

سپورٽ ڪري ٿو AE (سامهون مددگار)، AN (سائيڊ معاون)، AU (انڊر وولٽيج رليز)، AS (شنٽ ٽرپ) - ريموٽ سگنلنگ، آٽو-شٽ ڊائون، يا PLC انضمام کي فعال ڪرڻ.

★ عالمي تعميل

CE 690V جي درجه بندي سان تصديق ٿيل- يورپي، ايشيائي، آفريڪي ۽ لاطيني آمريڪي مارڪيٽن لاءِ مناسب.

★ مطابقت کي يقيني بڻايو وڃي ٿو خودڪار پيداوار جي سامان، معياري آپريٽنگ طريقيڪار، سخت ايندڙ مواد جي چڪاس، پروسيس ۾ جانچ، ۽ حتمي 100٪ فنڪشنل ٽيسٽ نازڪ معيارن لاء.

عام ايپليڪيشنون

سنگل فيز موٽر: پمپ، گيراج جا دروازا کولڻ وارا، ننڍا ڪمپريسر

OEM مشينري: پيڪنگ مشين، کاڌي پروسيسنگ سامان

HVAC سسٽم: فين ڪوئل يونٽ، ننڍا چيلر

بلڊنگ آٽوميشن: لفٽ جا مددگار، وائيٽليشن ڪنٽرول

Retrofit پروجيڪٽس: ضم ٿيل MPCB سان فيوز + تھرمل رلي کي تبديل ڪرڻ

اڪثر پڇيا ويا سوال

Q1: هڪ MPCB ۽ هڪ معياري سرڪٽ برڪر جي وچ ۾ ڇا فرق آهي؟

A1: هڪ موٽر پروٽيڪشن سرڪٽ بريڪر (MPCB) جهڙوڪ GV2 مهيا ڪري ٿو:

● ترتيب ڏيڻ واري حرارتي اوورلوڊ تحفظ (موٽر FLC سان ملائي)

● مقناطيسي مختصر-سرڪٽ تحفظ

● مرحلي جي نقصان جو پتو لڳائڻ (3P ورزن ۾)

● Isolation فنڪشن

→ معياري MCBs صرف پيش ڪن ٿا شارٽ سرڪٽ ۽ مقرر اوورلوڊ تحفظ - موٽر جي اصلاح نه ڪئي وئي.

Q2: ڇا هڪ 2P GV2 هڪ 3-مرحلي موٽر جي حفاظت ڪري سگهي ٿو؟

A2: اڪيلو نه. 3-مرحلي موٽرز لاءِ، توھان کي ضرورت آھي ٽي GV2 يونٽ (ھڪڙو في فيز) گڏجي گڏ ٿيل، يا 3P MPCB استعمال ڪريو. بهرحال، 2P GV2 واحد-مرحلي موٽر يا ڪنٽرول سرڪٽ لاء ڀرپور آهي.

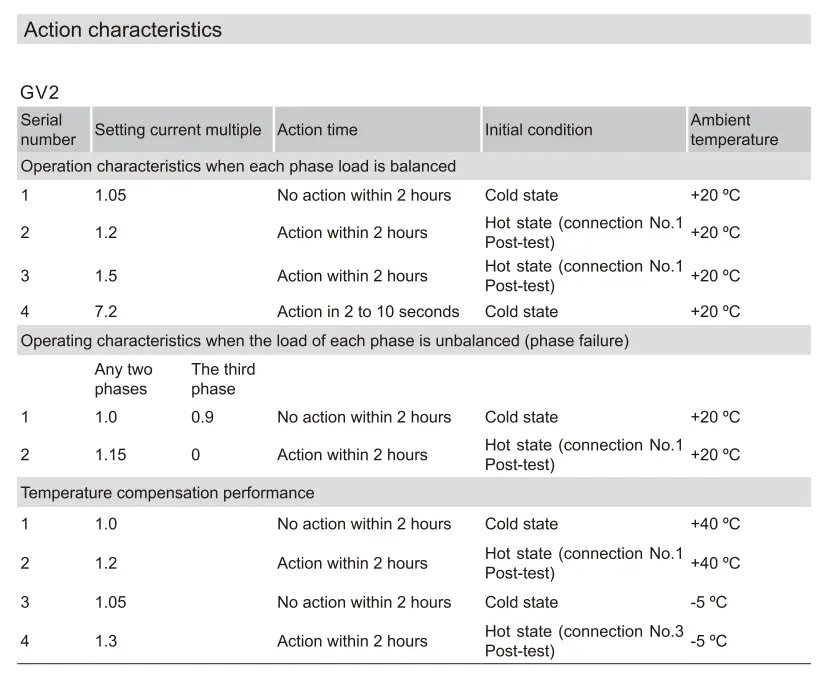

Q3: ”ٽريپ ڪلاس 10A“ جو ڇا مطلب آهي؟

A3: اهو بيان ڪري ٿو ته بريڪر اوورلوڊ هيٺ ڪيترو تيز سفر ڪري ٿو. ڪلاس 10A جو مطلب آهي ته اهو 10 سيڪنڊن اندر 7.2× سيٽنگ ڪرنٽ تي سفر ڪندو- اعليٰ شروعاتي ٽارڪ کان سواءِ معياري اسڪوائرل ڪيج موٽرز لاءِ مثالي.

Q4: ڇا اهو واقعي گرميءَ لاءِ معاوضو ڏئي ٿو؟

A4: ها! bimetallic پٽي کي حرارتي طور تي معاوضو ڏنو ويندو آهي، تنهنڪري ٽرپنگ صحيح رهي ٿي ته 0 ° C گودام ۾ نصب ٿيل هجي يا 50 ° C انڪوزر ۾.

Q5: ڇو چونڊيو CDADA GV2 ٻين برانڊن تي؟

A5: CDADA پيش ڪري ٿو:

● صحيح سي اي سرٽيفڪيشن ٽيسٽ رپورٽن سان

● خودڪار پيداوار → مسلسل معيار ۽ گھٽ نقص جي شرح

● مڪمل لوازمات جي مطابقت (AE/AN/AU/AS)

● OEMs ۽ تقسيم ڪندڙن لاء مقابلي واري قيمت

● انگريزي ۾ تيز ٽيڪنيڪل سپورٽ ۽ دستاويز
