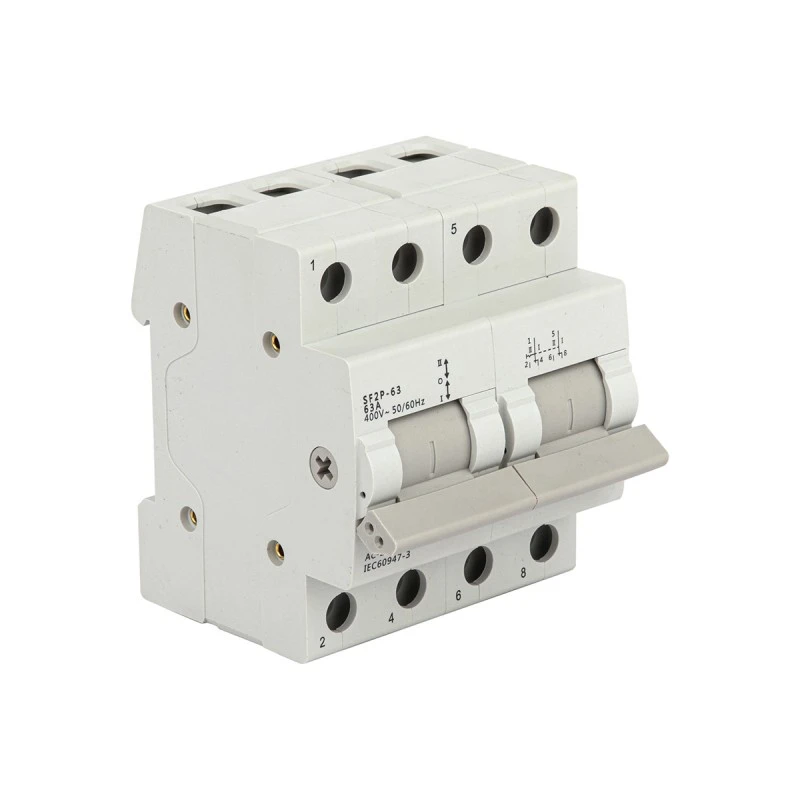

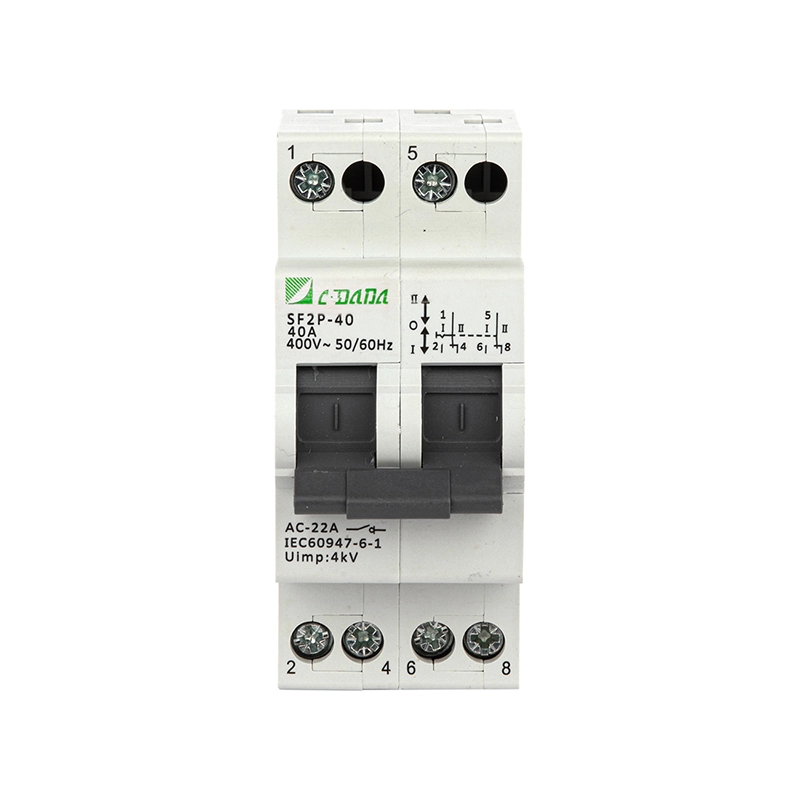

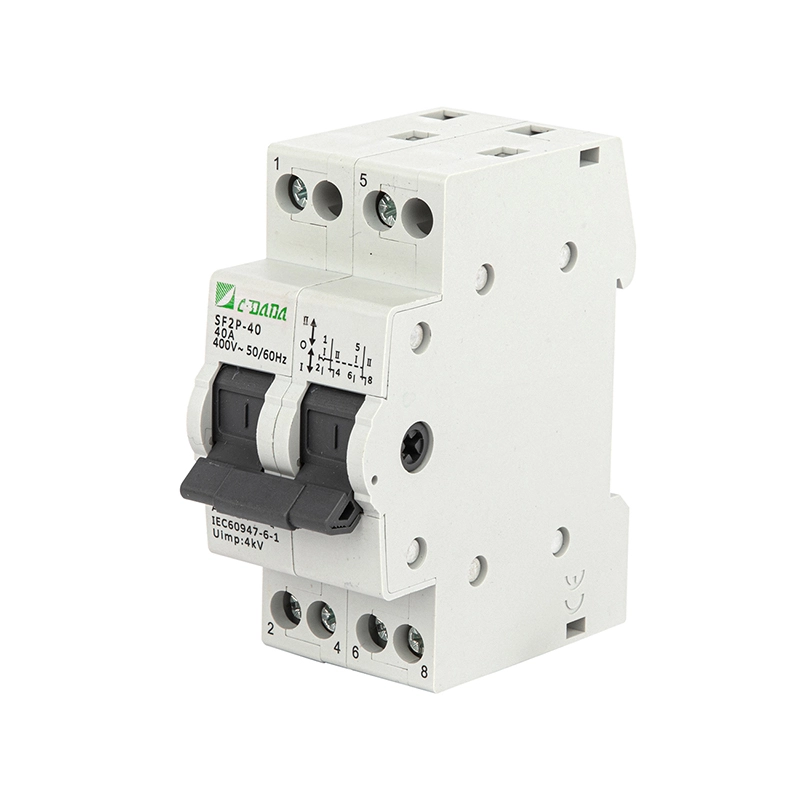

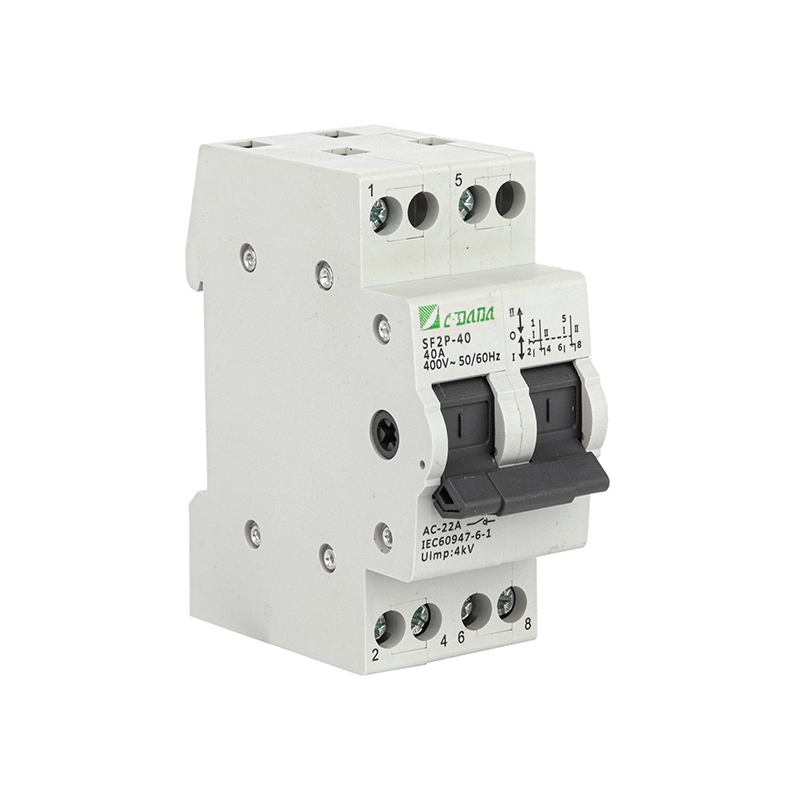

2P تبديلي سوئچ

CDADA SF Series 2P Changeover Switch سان محفوظ ۽ قابل اعتماد پاور سورس سوئچنگ کي يقيني بڻايو، اهو رهائشي، تجارتي ۽ هلڪي صنعتي ايپليڪيشنن ۾ نازڪ سرڪٽ جي تبديليءَ لاءِ موزون آهي. هي DIN-ريل مائونٽ ٿيل مائڪرو چينج اوور سوئچ ڊبل پاور ذريعن يا لوڊ کي واضح 3-پوزيشن آپريشن سان سپورٽ ڪري ٿو: I -OFF-II، مين/گرڊ ۽ بيڪ اپ/ جنريٽر سپلائيز، موٽر فارورڊ/ ريورس ڪنٽرول، يا فيز/ وولٽيج مانيٽرنگ سرڪٽس جي وچ ۾ بيحد منتقلي کي فعال ڪرڻ.

AC 50/60Hz، 230–400V، ۽ 16A کان 125A تائين واءُ جي درجه بندي ڪئي وئي، سي ڊي اي ڊي اي 2P تبديليءَ واري سوئچ IEC 60947-3 ۽ EN 60947-3 معيارن سان مطابقت رکي ٿي. ON/OFF پوزيشن اشارن، اعليٰ چالاڪيءَ جا رابطا، ۽ اسپرنگ جي مدد سان تڪڙي ٺاهڻ/بريڪ ميڪانيزم جي خصوصيت، اهو مسلسل دستي آپريشن جي تحت به مستحڪم ڪارڪردگي کي يقيني بڻائي ٿو. MCBs ۽ contactors سان گڏ ماڊيولر تنصيب لاءِ ٺهيل آهي، اهو عمارتن، پمپ رومز، ٽيلي ڪام ڪيبينيٽ، ۽ ايمرجنسي لائٽنگ سسٽم ۾ ورهائڻ واري بورڊ لاءِ مثالي آهي.

اهم وضاحتون

سيريز: SF سيريز 2P دستي تبديلي سوئچ

برانڊ: CDADA | ٺاھيندڙ: شنگھائي دادا اليڪٽرڪ ڪمپني، ل

پولس: 2P (Dual Pole) - 1P کان 4P مختلف قسمن ۾ موجود

موجوده درجه بندي: 16A - 125A (40 ° C جي چوڌاري 80٪ کان مٿي)

درجه بندي وولٹیج: 230/400V AC، 50/60Hz

موصليت وولٹیج (Ui): 500V

استعمال جو درجو: AC-22A (مخلوط مزاحمتي ۽ انڊڪٽو لوڊ)

مختصر وقت جو موجوده (Icw): 12 × يعني 1s لاءِ

ٺاهڻ جي صلاحيت: 20 × يعني، t = 0.1s

مشيني زندگي: 8,500 آپريشن

برقي زندگي: 1,500 آپريشن (لوڊ هيٺ)

آلودگي جو درجو: II

چڙهڻ: معياري TH35 DIN ريل

آپريشن: دستي 3-پوزيشن هينڊل (I – O – II)

اشارا: هينڊل الائنمينٽ ذريعي ON/OFF پوزيشن

ٽرمينل: ڪيبل يا بس بار ڪنيڪشن

ٽوڪ کي مضبوط ڪرڻ:

1.2 N·m (16-40A)

3.5 N·m (63-125A)

حفاظتي نوٽ: ڪو به آرڪ بجھائڻ وارو چيمبر نه → شارٽ سرڪٽ جي حفاظت لاءِ اپ اسٽريم فيوز/MCBs سان استعمال ڪيو وڃي

ٽيڪنيڪل ڊيٽا شيٽ

ڇو چونڊيو CDADA 2P تبديلي سوئچ؟

★ محفوظ 3-پوزيشن Isolation

True OFF (O) پوزيشن ٻنهي ذريعن کي ڌار ڪري ٿي- سار سنڀال ۽ مخالف بيڪفيڊ حفاظت لاءِ نازڪ.

★ DIN-ريل ماڊلر ڊيزائن

MCBs سان گڏ سيڪنڊن ۾ انسٽال ٿئي ٿو- جاءِ بچائي ٿو ۽ سمارٽ عمارتن يا OEM ملفوظات ۾ پينل جي ترتيب کي آسان بڻائي ٿو.

★ هاء reliability رابطا

بهتر ٿيل متحرڪ جامد رابطي جاميٽري گهٽ مزاحمت ۽ ڊگهي مدت جي استحڪام کي يقيني بڻائي ٿي.

★ گلوبل تعميل

تصديق ٿيل IEC 60947-3 يورپ، ايشيا، آفريڪا ۽ لاطيني آمريڪا ۾ قبول ٿيل.

★ استعمال ڪندڙ-محفوظ آپريشن

بهار جي مدد وارو ميڪانيزم جزوي مصروفيت کي روڪي ٿو. 63A + ماڊلز لاءِ وڌايل هينڊ اختياري.

★ ورسٽائل ايپليڪيشنون

جنريٽر جي منتقلي کان موٽر جي طرف موٽڻ تائين - ھڪڙو سوئچ، گھڻن افعال.

عام ايپليڪيشنون

بيڪ اپ پاور سسٽم: يوٽيلٽي ۽ جنريٽر جي وچ ۾ مٽايو

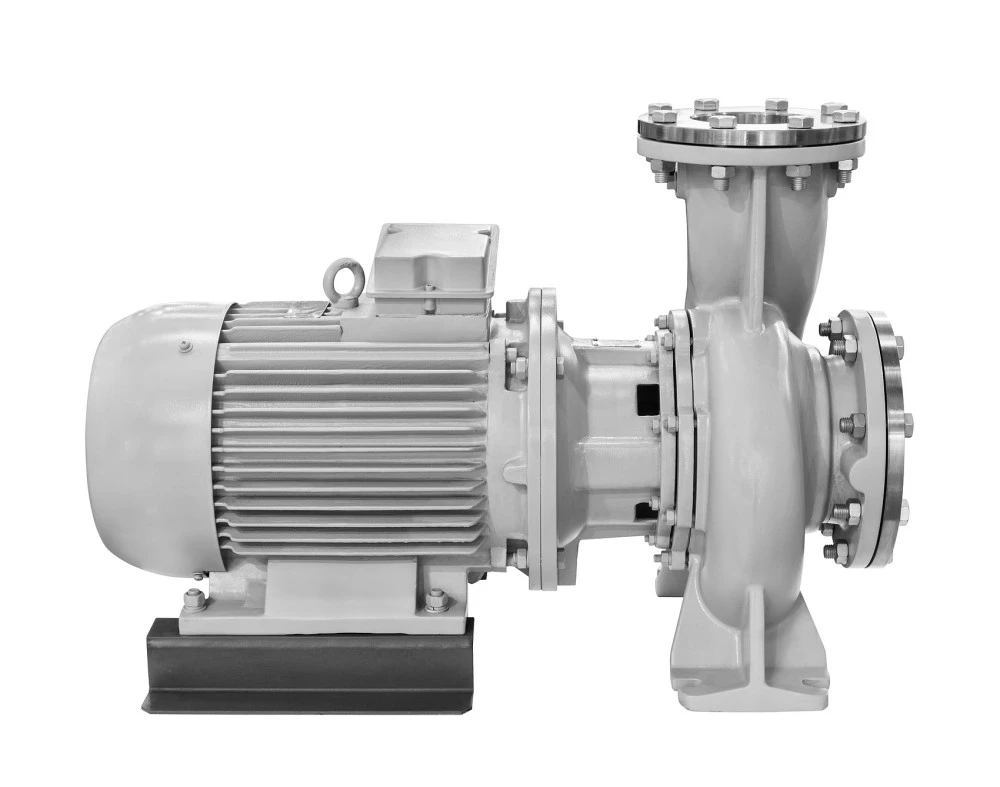

موٽر ڪنٽرول: ننڍن پمپن يا مداحن جي اڳتي / ريورس گردش

ماپ سرڪٽ: وولٹیج/مرحلي جي چونڊ ميٽرنگ پينل ۾

بلڊنگ آٽوميشن: ڊبل HVAC يونٽ سوئچنگ، ايمرجنسي لائٽنگ جي منتقلي

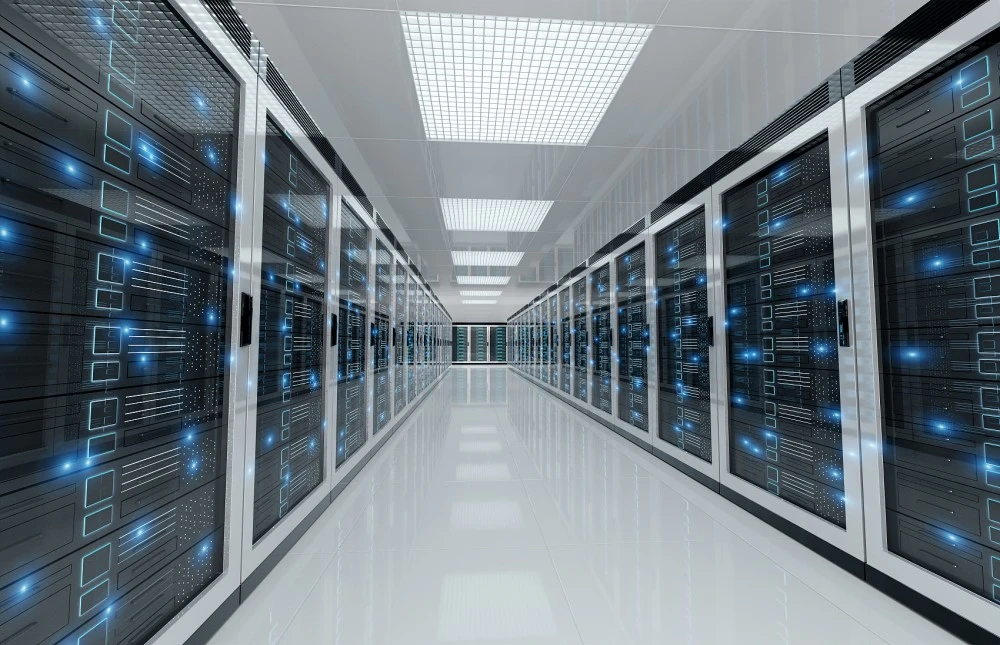

ٽيلي ڪام ۽ ڊيٽا مرڪز: بيڪار PSU ذريعو چونڊ

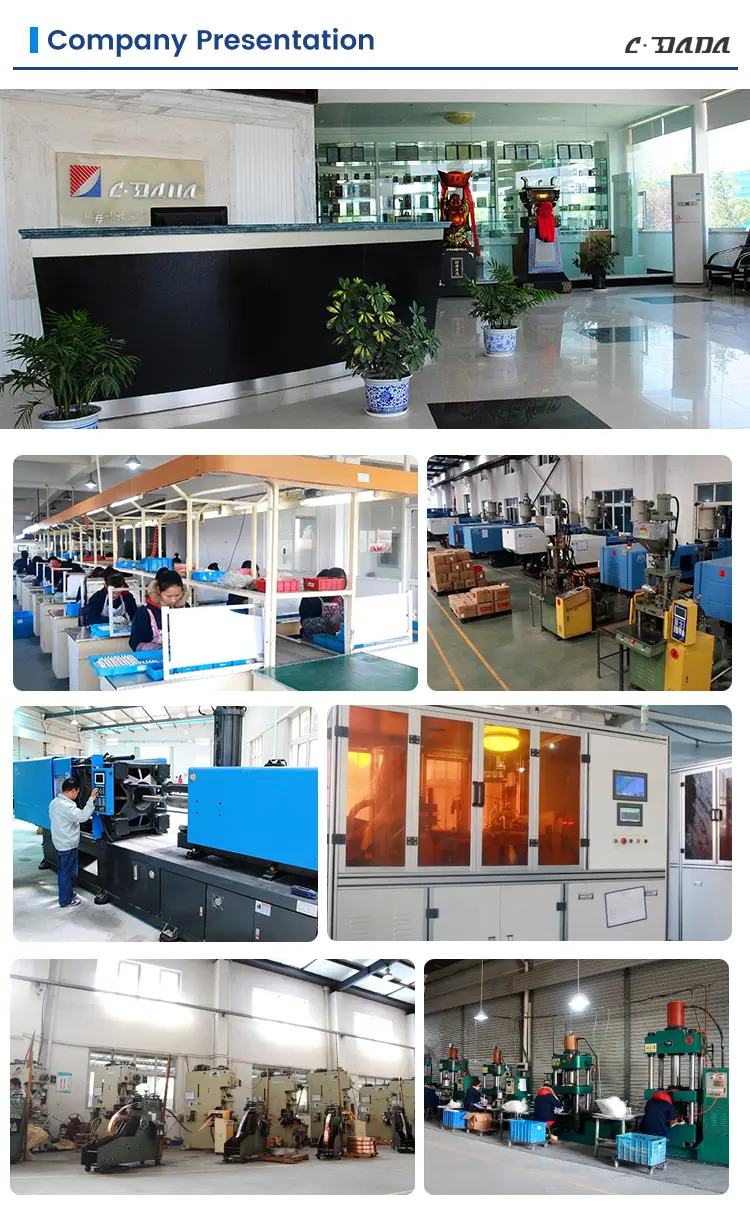

CDADA بابت

★ اسان جا اهم فائدا آهن:

1) مڪمل بين الاقوامي سرٽيفڪيشن،

2) مضبوط OEM / ODM صلاحيت،

3) اعلي قيمت-ڪارڪردگي جي نسبت،

4) قابل اعتماد وڏي پيماني تي پيداوار جي گنجائش،

5) وسيع برآمد تجربو.

★ اسان جون پروڊڪٽس ڪاميابيءَ سان ڏکڻ اوڀر ايشيا، وچ اوڀر، ڏکڻ آمريڪا، آفريڪا، يورپ ۽ سي آءِ ايس ملڪن ڏانهن برآمد ڪيون ويون آهن، بيلٽ ۽ روڊ مارڪيٽن تي مضبوط توجه سان.

★ اسان R&D ۾ لڳاتار سيڙپڪاري ڪريون ٿا، عالمي معيارن ۽ مارڪيٽ جي رجحانن جي نگراني ڪريون ٿا، ۽ صنعت جي ماهرن سان تعاون ڪريون ٿا ته جيئن اسان جي پراڊڪٽ پورٽ فوليو کي اپڊيٽ ڪيو وڃي.

اڪثر پڇيا ويا سوال

Q1: ڇا مان لوڊ هيٺ سوئچ ڪري سگهان ٿو؟

A1: سفارش نه ڪئي وئي. SF سيريز 2P تبديليءَ واري سوئچ وٽ ڪو به آرڪ وسائڻ وارو چيمبر ناهي. سوئچ ڪرڻ کان اڳ هميشه سرڪٽ کي توانائي نه ڏيو، يا صرف بغير لوڊ جي منتقلي لاءِ استعمال ڪريو (مثال طور، آئسوليٽر فنڪشن). لائيو لوڊ سوئچنگ لاءِ، غور ڪريو موٽرسائيڪل ATS يا فيوز ٿيل سوئچ ڊس ڪنيڪٽرز.

Q2: اتي هڪ "O" (OFF) پوزيشن ڇو آهي؟

A2: سينٽر آف پوزيشن ٻنهي پاور ذريعن کان مڪمل اڪيلائي کي يقيني بڻائي ٿي- سار سنڀال جي حفاظت لاءِ ضروري آهي ۽ جنريٽر يا انورٽرز ۾ بيڪفيڊ کي روڪڻ.

Q3: ڇا مون کي هن سوئچ سان فيوز جي ضرورت آهي؟

A3: ها. جيئن ته اهو غلط وهڪرن کي روڪي نٿو سگهي، هميشه ان کي اپ اسٽريم فيوز سان جوڙيو يا توهان جي سسٽم جي امڪاني شارٽ سرڪٽ ڪرنٽ لاءِ درجه بندي ڪيل MCBs.

Q4: اهو موٽر جي هدايت کي ڪنٽرول ڪري سگهي ٿو؟

A4: ها-ننڍن موٽرن لاءِ، 2P سوئچ فيز جي ترتيب کي ريورس ڪري سگهي ٿو جڏهن صحيح وائر ٿيل هجي. پڪ ڪريو ته موٽر روڪي وئي آهي ۽ هدايت کي تبديل ڪرڻ کان اڳ غير متحرڪ آهي.

Q5: ڇو CDADA ٻين برانڊن تي چونڊيو؟

A5: CDADA پيش ڪري ٿو:

● صحيح 3-پوزيشن ميڪيڪل انلاڪ (نه سچل رياستون)

● DIN-ريل مطابقت عالمي پينل معيارن سان

● صاف بصري اشارو سوئچ پوزيشن

● قابل اعتماد رابطي جي دٻاء لاء مضبوط بهار ميڪانيزم

● مقابلي واري قيمت مڪمل IEC سرٽيفڪيشن ۽ ٽيڪنيڪل سپورٽ سان
