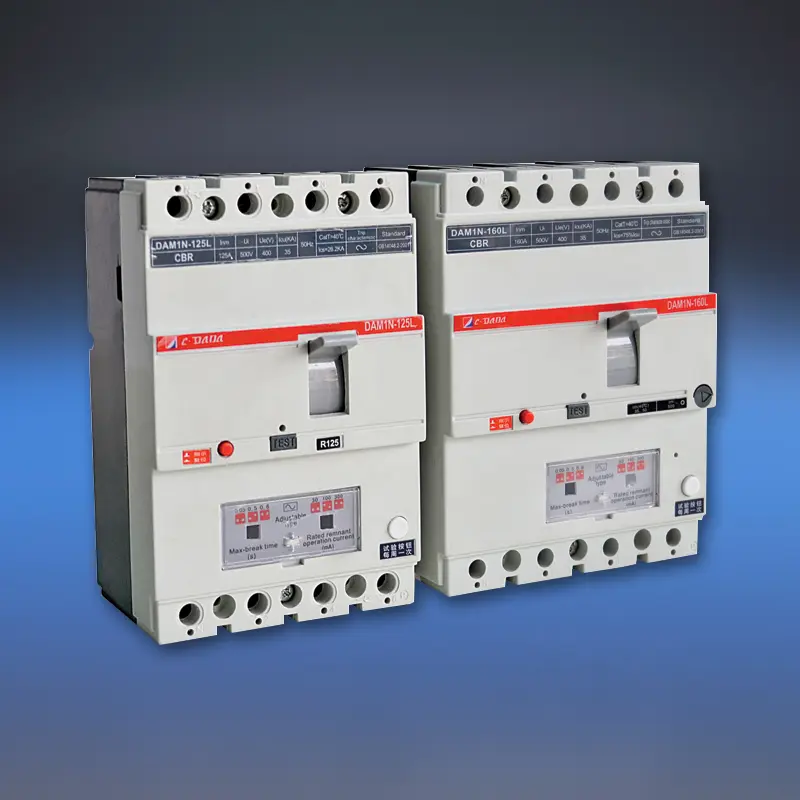

MCCB ليڪج تحفظ سان

اوورلوڊ ۽ شارٽ سرڪٽ کان وڌيڪ بجليءَ جي حفاظت کي وڌايو CDADA DAM1L سيريز MCCB سان ليڪج پروٽيڪشن هڪ انٽيگريٽيڊ مولڊ ڪيس سرڪٽ بريڪر سان بلٽ ان ريزيڊيوئل ڪرنٽ (RCD/ELCB) ڪارڪردگيءَ سان. پيشه ورانه ٺاهيندڙ شنگھائي DADA اليڪٽرڪ ڪمپني، LTD پاران بين الاقوامي معيارن تي ٺهيل، هي لڪيج MCCB 4P اعليٰ ڪارڪردگيءَ واري پاور ڊسٽريبيوشن کي لائف- ۽ فائر-سيونگ گرائونڊ فالٽ جي سڃاڻپ سان گڏ ڪري ٿي.

10A کان 500A تائين 400V/415V تي درجه بندي ڪئي وئي آهي، اهو پيش ڪري ٿو ترتيب ڏيڻ جي قابل رهائشي آپريٽنگ موجوده (30mA–1000mA) ۽ اختياري وقت جي دير - ذاتي حفاظت (≤30mA) يا باهه جي روڪٿام (100mA–500mA+) لاءِ موزون تحفظ کي چالو ڪرڻ. ملٽي فيز پاور ٿيل اليڪٽرانڪس سان، اهو هلندي رهي ٿو جيتوڻيڪ هڪ مرحلو ناڪام ٿئي ٿو يا وولٽيج 50V تائين گهٽجي وڃي ٿو، نازڪ انفراسٽرڪچر جهڙوڪ سرنگون، بلندين، ٽرانسپورٽيشن هب، ۽ صنعتي پلانٽس ۾ بي مثال اعتماد کي يقيني بڻائي ٿو.

اهم وضاحتون

ماڊل: DAM1L سيريز - ڌرتيء جي رسي MCCB (CBR-قسم MCCB)

پولس: 4P (معياري؛ 3P درخواست تي دستياب آهي)

موجوده درجه بندي (ان ۾): 10A - 500A

درجه بندي وولٹیج: 400V / 415V AC، 50Hz

موصليت وولٽيج (Ui): 400V (≤160A)، 690V (>250A)

باقي موجوده سيٽنگون (I△n): 30mA، 100mA، 300mA، 500mA، 1000mA

Adjustability: I△n جي سائيٽ تي ترتيب ۽ سفر جي وقت (فوري يا دير سان)

ٽوڙڻ جي صلاحيت جا قسم:

B قسم: بنيادي (Inm <100A)

S قسم: معياري

H قسم: هاء ٽوڙڻ (> 160A)

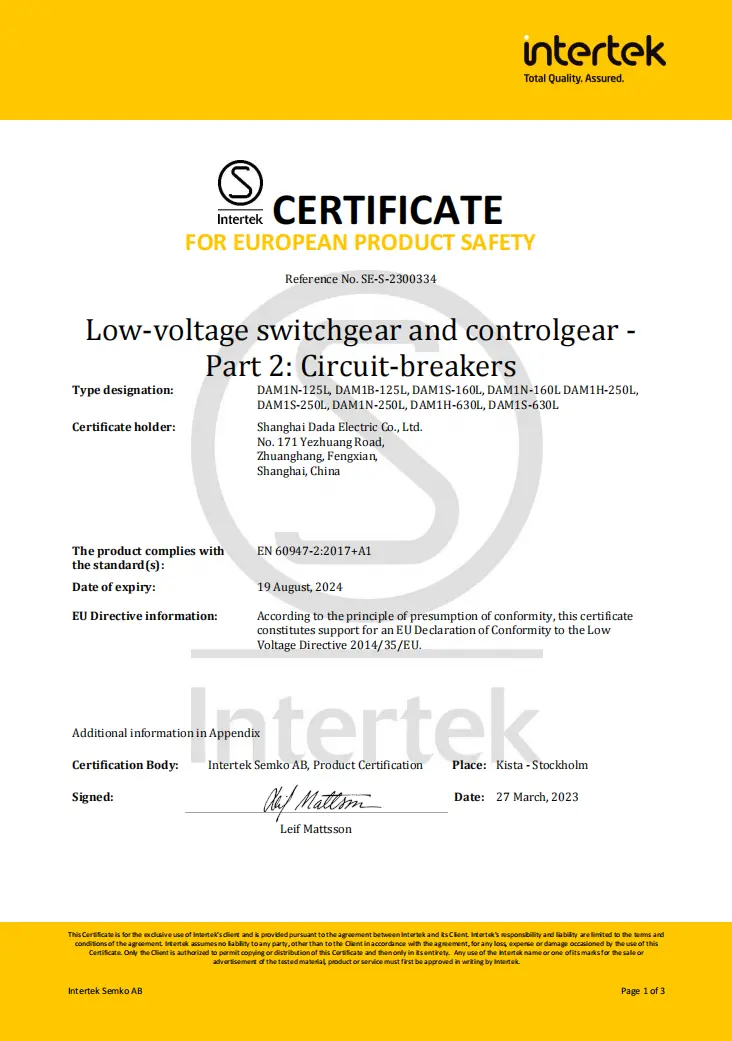

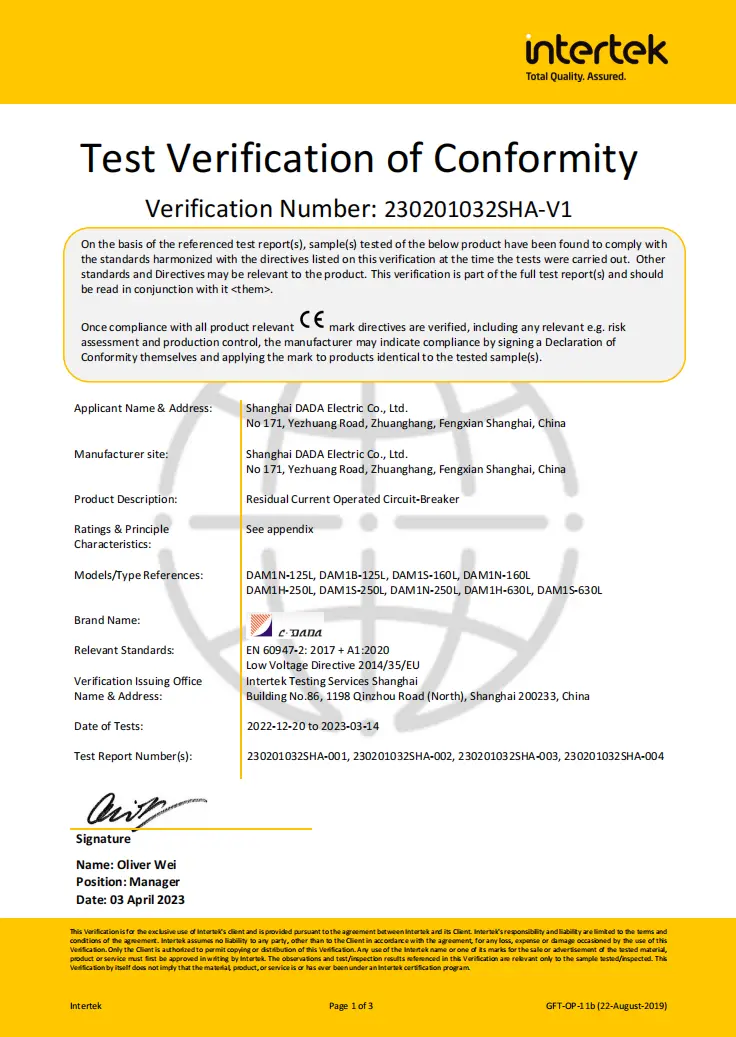

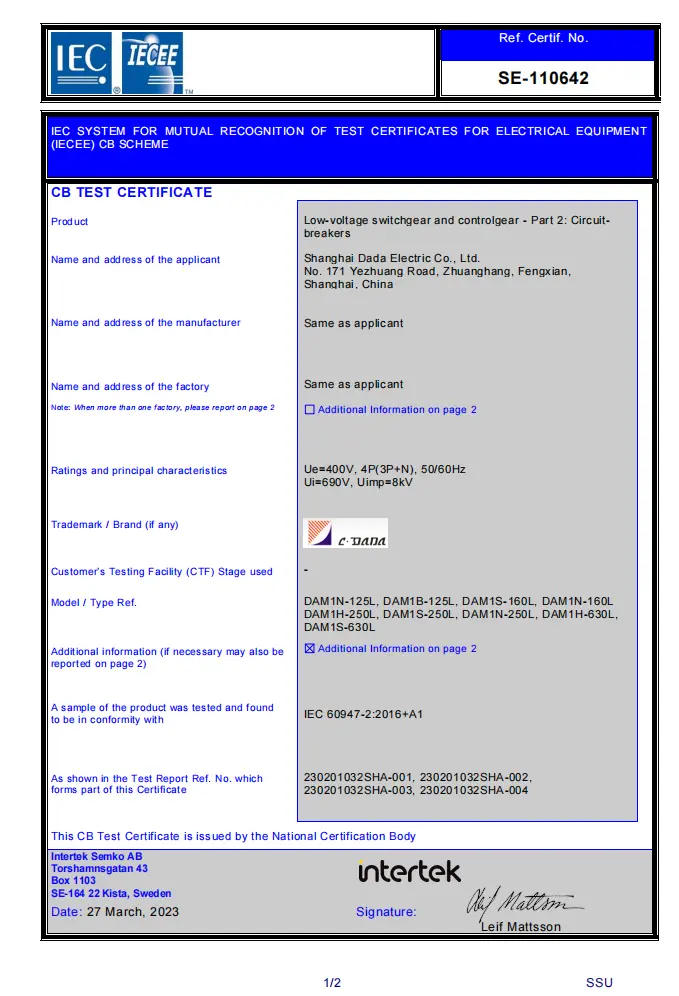

سرٽيفڪيشن: سي اي، سي بي، SEMKO

اهم خاصيتون:

★ ملٽي فيز تي هلندڙ RCD سرڪٽ → 50V تائين ڪم ڪري ٿو

★ الڳ مکيه ۽ arcing رابطن

★ پش-کي-سفر ٽيسٽ بٽڻ

★ ترتيب ڏيڻ واري مقناطيسي سيٽنگ (0.8-1.0 × ۾)

★ مضبوط EMI/RFI مخالف مداخلت جي صلاحيت

★ مڪمل لوازمات جي حد: شنٽ ٽرپ، معاون / الارم رابطا، روٽري هينڊل

ٽيڪنيڪل ڊيٽا شيٽ

ڌرتي-ليڪيج سرڪٽ برڪرز (ELCB)

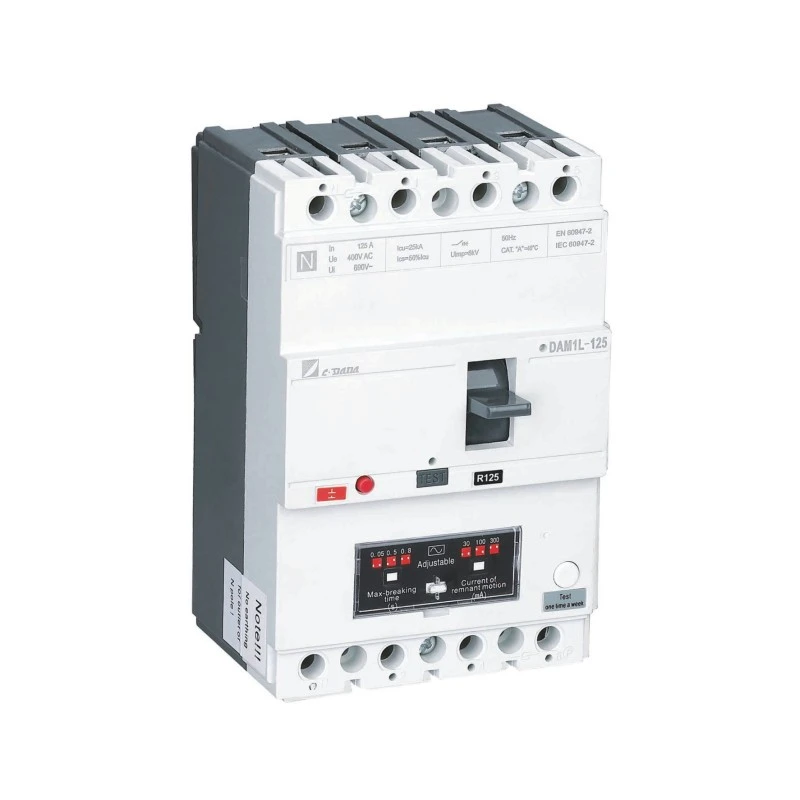

ماڊل			ڊيم 1-125 ايل			ڊيم 1-160 ايل
ٽوڙڻ جي گنجائش ڪوڊ			B	N	S	B	N	S
فريم سائيز جي موجوده درجه بندي- Inm (A)			125A			160A
درجه بندي موجوده-ان (40,50 يا 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32 (30) - 40 - 50 - 63 (60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160 (150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
قطب جو تعداد			4 پي			4 پي
Icu (KA)			25	35	50	25	35	50
Ics (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm (چوٽي) / cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
بقايا موجوده حد (mA)			100-300-500			100-300-500
وقت جي دير (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
اليڪٽرڪ پراپرٽي (V)			2500			3000
لونائيزيشن فاصلو (ايم ايم)			≤30/0			≤30/0
برداشت	ڪل سائيڪلون		8000			8000
	برقي زندگي		1000			1000
	مشيني زندگي		7000			7000
زمرو (EN 60947-2/IEC 60947-2)	مکيه سرڪٽ		A/0			A/0
	معاون سرڪٽ		AC-15			AC-15
وولٹیج ڇڏڻ جي تحت			√			√
شنٽ ڇڏڻ			√			√
معاون رابطو			√			√
الارم رابطو			√			√
معاون رابطو ۽ الارم رابطي			√			√
آپريشن ميڪانيزم کي سنڀاليو			√			√
اليڪٽرڪ آپريشن ميڪانيزم			√			√
ٽرمينل ڍڪ			√			√
مرحلو جدا ڪندڙ			√			√
	W (mm)	3 پي	-			-
		4 پي	101			120
	ايل (ايم ايم)	3 پي	-			-
		4 پي	155			120
	ايڇ (ايم ايم)	3 پي	-			-
		4 پي	70			70
وزن	مقرر ٿيل نسخو 3P/4P		-			-
	پلگ ان ورزن 3P/4P		-			-
	ورجن 3P/4P ڪڍو		-			-

ڇو چونڊيو CDADA MCCB ليڪج تحفظ سان؟

★ سچي گڏيل حفاظت

اضافو آر سي ڊي ماڊلز جي برعڪس، DAM1L ۾ بلٽ ان، فيڪٽري-ڪيليبريٽ ٿيل لڪيج تحفظ آهي- مڪمل ڪوآرڊينيشن کي يقيني بڻائڻ ۽ مطابقت جي مسئلن کي ختم ڪرڻ.

★ ملٽي-مرحلي طاقت RCD سرڪٽ لاء

شروعاتي RCDs ناڪام ٿي ويا جيڪڏھن ھڪڙو مرحلو گم ٿي ويو. CDADA جي ڊيزائن حفاظتي اليڪٽرانڪس کي طاقت ڏيڻ لاءِ سڀني مرحلن کي استعمال ڪندي آهي، تنهنڪري اهو ڪم ڪندو رهي ٿو جيتوڻيڪ فيز جي نقصان يا سخت انڊر وولٽيج دوران.

★ هڪ ڊوائيس ۾ ٻٽي تحفظ جا مقصد

◆ 30mA: ذاتي جھٽڪي جي حفاظت لاءِ IEC جي ضرورتن کي پورو ڪري ٿو

◆ 100mA–1000mA: موصليت جي تباهي واري باهه کي ننڍڙن، مسلسل زميني غلطين کان روڪي ٿو

★ حقيقي-دنيا جي حالتن لاء فيلڊ-سيڊجسٽ

حفاظت کي برقرار رکڻ دوران گندي ماحول (مثال طور، ڪار واش، فارمز) ۾ تڪليف واري ٽرپنگ کان بچڻ لاء حساسيت ۽ وقت جي دير.

★ صنعتي-گريڊ Reliability

هاء ٽوڙڻ جي صلاحيت (H-قسم)، مضبوط آرڪ علحدگي، ۽ IP20 + ٽرمينل تحفظ ان کي سخت تجارتي ۽ صنعتي سيٽنگن لاء مناسب بڻائي ٿو.

★ گلوبل تعميل، مقامي قدر

يورپ لاءِ تصديق ٿيل (CE/CB)، نورڊڪ ملڪن (SEMKO)- برآمداتي منصوبن لاءِ مثالي- هڪ قابل اعتماد چيني ڪاريگر کان مقابلي واري قيمت سان.

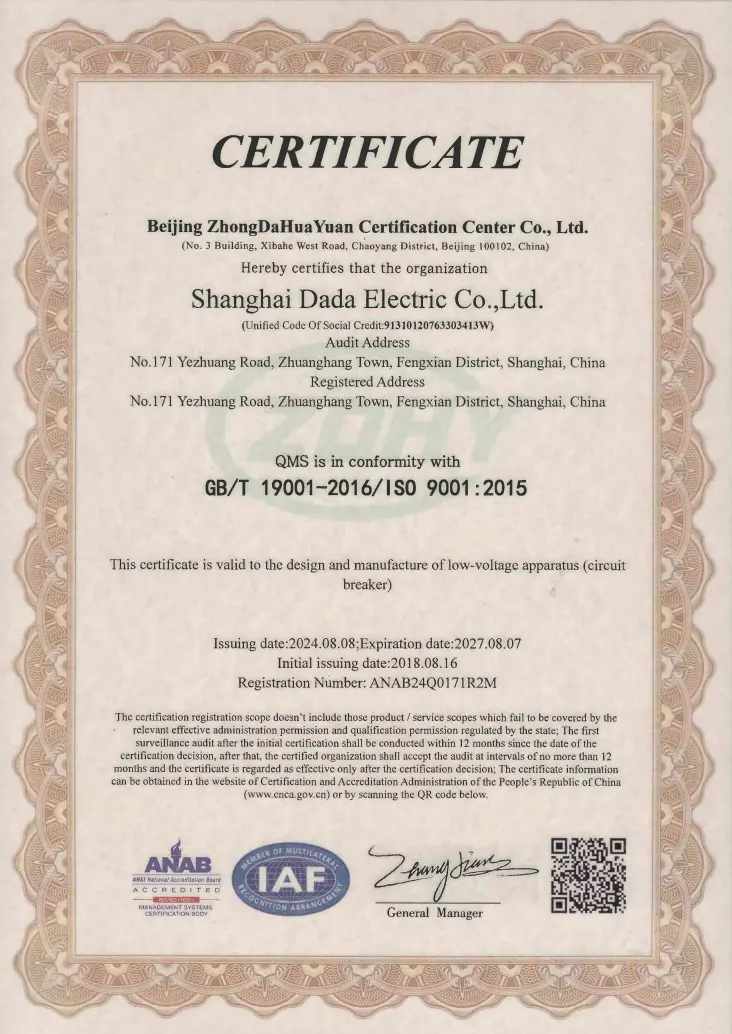

★ اسان جي پيداوار جي سهولت ISO9001:2015 معيار مينيجمينٽ سسٽم تحت تصديق ٿيل آهي.

عام ايپليڪيشنون

هاءِ رائز رهائشي: مکيه آمدني ڪندڙ يا فرش پينل (300mA باهه جي خطري کي گهٽائڻ لاءِ)

سرنگون ۽ سب ويز: نازڪ انفراسٽرڪچر جي ضرورت آهي ناڪام-محفوظ رسي جي ڳولا

اسپتالون ۽ اسڪول: گندي علائقن ۾ 30mA تحفظ (ليبز، ريسٽ روم)

صنعتي پلانٽ: موٽر فيڊرز سان گڏ زمين جي غلطي جي نگراني

تعميراتي سائيٽون: عارضي طاقت جي ورڇ عملي جي حفاظت سان

FAQ

Q1: هڪ معياري MCCB ۽ هڪ MCCB جي وچ ۾ لڪيج جي حفاظت سان ڪهڙو فرق آهي؟

A1: هڪ معياري MCCB صرف اوورلوڊ ۽ شارٽ سرڪٽ جي خلاف حفاظت ڪري ٿو. DAM1L بقايا ڪرنٽ شامل ڪري ٿو (ڌرتيءَ جي لڪيج) جو پتو لڳائڻ- ٽرپنگ جڏهن ڪرنٽ زمين تي لڪي ٿو (مثال طور، هڪ شخص يا خراب ٿيل موصليت ذريعي)، برقي جھٽڪو يا باهه کي روڪڻ.

Q2: ڇا مان ذاتي تحفظ لاءِ 100A MCCB RCD استعمال ڪري سگهان ٿو؟

A2: صرف جيڪڏهن 30mA تي سيٽ ڪيو وڃي. درجه بندي موجوده (100A) لوڊ گنجائش کي بيان ڪري ٿو؛ بقايا سيٽنگ (I△n) حفاظتي فنڪشن کي بيان ڪري ٿو. جھٽڪي کان بچاءَ لاءِ، I△n ≤30mA ٿيڻ گھرجي، ان کان سواءِ.

Q3: RCD سرڪٽ کي ملٽي فيز پاور جي ضرورت ڇو آهي؟

A3: جيڪڏهن صرف هڪ مرحلو طرفان طاقتور آهي، هڪ واحد مرحلو ناڪامي رسي جي حفاظت کي بند ڪري ڇڏيندو. CDADA جي ملٽي فيز ڊيزائن يقيني بڻائي ٿي RCD فعال رهي جيتوڻيڪ فيز جي نقصان يا گهٽ وولٽيج (50V کان هيٺ) - حفاظت جي تسلسل لاءِ اهم.

Q4: ڇا 4P لڪيج MCCB TT يا TN-S سسٽم لاءِ مناسب آهي؟

A4: ها- اهو TT، TN-S، ۽ IT سسٽم لاءِ ٺهيل آهي. 4P ڊيزائن سڀني مرحلن کي ٽوڙي ٿو ۽ غير جانبدار، ٽي ٽي سسٽم لاء ضروري آهي جتي غير جانبدار معتبر طور تي اپ اسٽريم نه آهي.

Q5: ماڊلر RCD + MCCB مجموعن تي CDADA ڇو چونڊيو؟

A5: CDADA DAM1L پيش ڪري ٿو:

● ننڍو فوٽ پرنٽ (انٽيگريٽيڊ بمقابله ٻه ڊوائيس)

● گارنٽيڊ ڪوآرڊينيشن (نه مماثلت جو خطرو)

● گھٽ قيمت ۽ وائرنگ پيچيدگي

● اعلي اعتبار (اڪيلو سيل ٿيل يونٽ)

● تي-سائيٽ adjustability ممڪن نه آهي مقرر-حساس RCDs سان
