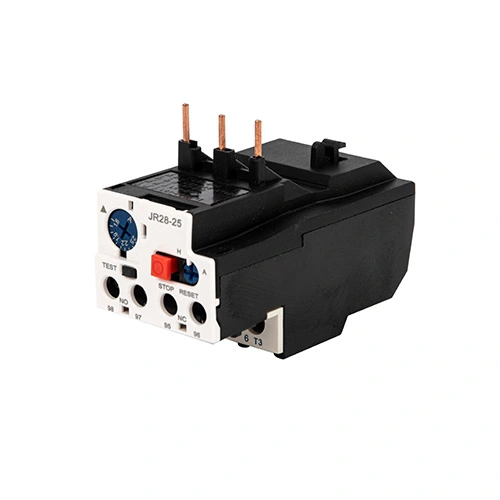

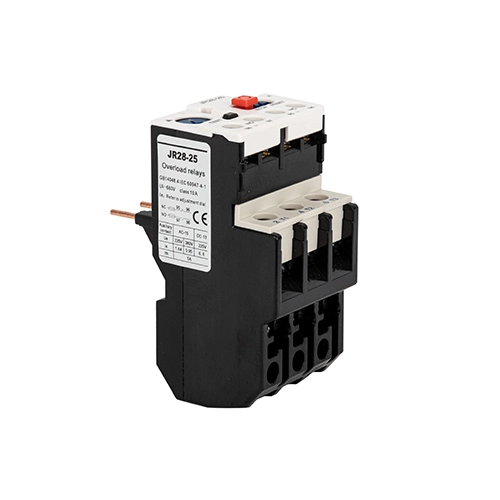

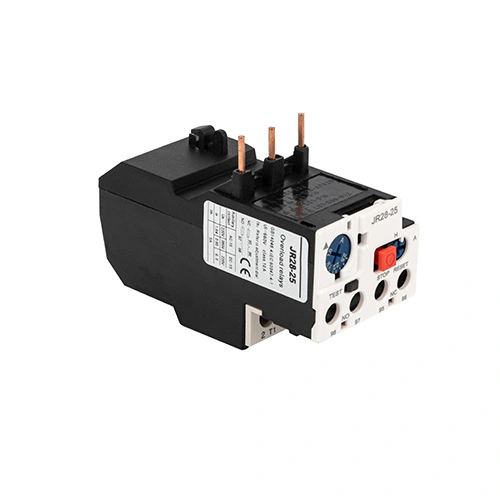

JR28 تھرمل اوورلوڊ رلي

JR28 Thermal Overload Relay سان پنھنجي موٽرن کي محفوظ ڪريو، ھڪ مضبوط ۽ ذھني تحفظ جو حل CDADA پاران تيار ڪيو ويو آھي، جيڪو چين ۾ ھڪ قابل اعتماد ٺاھيندڙ آھي. CDADA D-series contactors (D9 کان D150) سان بيحد انضمام لاءِ ٺهيل، JR28 رلي ان خلاف جامع دفاع فراهم ڪري ٿي:

● اوور لوڊ

● مرحلو ناڪامي (هڪ مرحلي جو نقصان)

● انتهائي ڊگهو موٽر شروع ٿيندڙ وقت

● ڊگهو روٽر اسٽالنگ

0.1A کان 140A تائين وسيع ترتيب ڏيڻ واري موجوده رينج سان، JR28 سيريز ننڍن مداحن کان وٺي وڏن صنعتي پمپن ۽ ڪمپريسر تائين ايپليڪيشنن تي مشتمل آهي. ان ۾ ڪنٽرول سرڪٽ جي تصديق لاءِ ٽيسٽ بٽڻ، صاف سفر جو اشارو، مينوئل يا خودڪار ري سيٽ سليڪشن، ۽ غير مجاز ترميمن کي روڪڻ لاءِ سيل لائق ڍڪ شامل آهي. ثابت ٿيل bimetallic تھرمل ٽيڪنالاجي تي ٺهيل ۽ IEC 60947-4-1 سان مطابقت رکي ٿي، CDADA JR28 کي يقيني بڻائي ٿي قابل اعتماد، سار سنڀال لاءِ دوست موٽر تحفظ کي سڄي دنيا ۾ گهربل ماحول ۾.

اهم وضاحتون

سيريز: JR28 تھرمل اوورلوڊ رلي

برانڊ: CDADA | ٺاھيندڙ: شنگھائي دادا اليڪٽرڪ ڪمپني، ل

مطابقت: D9، D12، D18 لاءِ ٺهيل ... D150 رابطا ڪندڙن تائين (LC1-D/F سيريز)

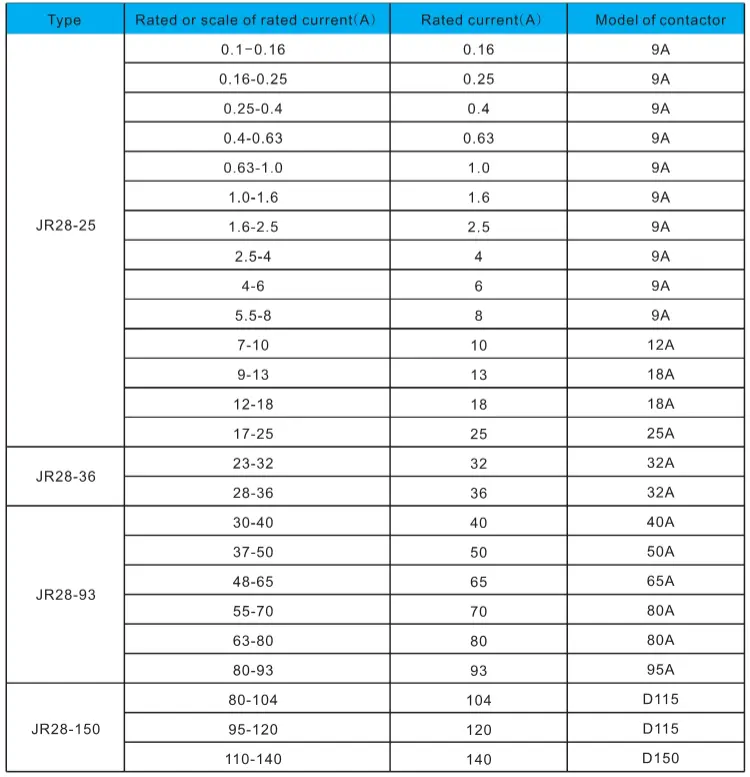

درجه بندي موجوده رينج: 0.1A - 140A (ڪيترائي ماڊل: JR28-25، JR28-36، JR28-93، JR28-150، وغيره)

پولس: 3-قطب (مانيٽر ڪري ٿو سڀني مرحلن لاء عدم توازن)

حفاظتي ڪم:

★ حرارتي اوور لوڊ

★ فيز ناڪامي جو پتو لڳائڻ

★ ڊگھي شروعاتي وقت جي نگراني

★ روٽر اسٽال تحفظ

ري سيٽ موڊ: دستي يا خودڪار (چونڊيندڙ سوئچ ذريعي)

ٽيسٽ بٽڻ: سفر کي نقل ڪري ٿو- NO ۽ NC معاون رابطن کي چالو ڪري ٿو

اسٽاپ بٽڻ: صرف اين سي رابطي کي کوليو (ايمرجنسي سگنلنگ لاءِ)

سفر جو اشارو: بصري پرچم ٽرپ ٿيل حالت ڏيکاري ٿو

سيٽنگ لاڪ: ڪپڙا ٽمپپر پروف آپريشن لاءِ سيل ڪري سگھجي ٿو

معاون رابطا: معياري 1NO + 1NC (الارم، PLC موٽ، يا انٽلاڪ لاءِ)

چڙهڻ: سنيپ آن ڊيزائن سڌو سنئون مطابقت رکندڙ CDADA رابطن تي

سرٽيفڪيشن: IEC/EN 60947-4-1 سان مطابقت (سي اي دستاويز موجود آهن)

ڇو چونڊيو CDADA JR28 تھرمل اوورلوڊ رلي؟

★ وائڊ موجوده ڪوريج

0.1A کان 140A تائين - فرڪشنل HP موٽرز کان وٺي 110kW + صنعتي ڊرائيو تائين هر شي کي سپورٽ ڪري ٿو.

★ ڊي سيريز رابطي ڪندڙن سان مڪمل مطابقت

D9 ذريعي D150 کي فٽ ڪرڻ لاءِ انجنيئر ٿيل- مڪمل ميڪيڪل ۽ تھرمل ڪوآرڊينيشن کي يقيني بڻائي ٿو.

★ ترقي يافته تشخيصي خاصيتون

★ TEST بٽڻ بجلي جي مداخلت کان سواء ڪنٽرول وائرنگ جي تصديق ڪري ٿي

★ اسٽاپ بٽڻ خارجي سگنلنگ کي فعال ڪري ٿو

★ ٽرپ اشاري تڪليف جي حل کي تيز ڪري ٿو

★ صنعتي-گريڊ Reliability

صحيح بيميٽالڪ تھرمل ميڪانيزم (اليڪٽرانڪ نه) - ايم ايم آئي، وولٹیج اسپائڪس، ۽ سافٽ ويئر جي غلطين کان بچاء.

★ حفاظت ۽ تعميل تيار

بند ٿيل سيٽنگن لاءِ سيل ايبل ڍڪ ISO، CE، ۽ فيڪٽري آڊٽ گهرجن کي پورو ڪري ٿو.

★ قيمت-مؤثر تحفظ

موٽر برن آئوٽ کي روڪي ٿو، ٽائيم ٽائيم گھٽائي ٿو، ۽ سامان جي زندگي وڌائي ٿو- OEMs ۽ سسٽم انٽيگريٽرز لاءِ مثالي.

★ پيڪنگ جا تفصيل مصنوعات جي لحاظ کان مختلف هوندا آهن. اسان هي معلومات مهيا ڪندا آهيون اسان جي ڪوٽا ۽ پيڪنگ لسٽن ۾. معياري ايڪسپورٽ ڪارٽون بهترين palletization ۽ ڪنٽينر لوڊ ڪرڻ لاء ٺهيل آهن.

عام ايپليڪيشنون

★ موٽر اسٽارٽر اسيمبليون: پمپ، مداحن، ڪنويئرز لاء رابطي ڪندڙن سان گڏ

★ HVAC سسٽم: چيلر، کولنگ ٽاور، ايئر هينڊلر

★ پاڻي ۽ گندو پاڻي: سبمرسيبل ۽ سينٽرفيوگل پمپ

★ ٺاھڻ: Mixers، extruders، پيڪنگ لائنون

★ کان کني ۽ تعمير: Crushers، hoists، وينٽيليشن مداح

اڪثر پڇيا ويا سوال

Q1: JR28 ۽ LRD سيريز جي وچ ۾ ڇا فرق آهي؟

A1: ٻئي CDADA کان تھرمل اوورلوڊ رليز آھن. JR28 سيريز اعليٰ وهڪرن کي سپورٽ ڪري ٿو (140A تائين) ۽ وڏين رابطا ڪندڙن لاءِ ٺهيل آهي (D150 تائين)، جڏهن ته LRD عام طور تي هيٺين حدن کي ڍڪي ٿو (104A تائين). فنڪشنل طور تي، اهي ساڳيا تحفظ پيش ڪن ٿا- پر JR28 بھاري ڊيوٽي صنعتي استعمال لاءِ بهتر آھي.

Q2: ڇا مان استعمال ڪري سگھان ٿو JR28 Thermal Overload Relay with Non CDADA contactors؟

A2: جڏهن ته ڪجهه حالتن ۾ ممڪن آهي، بهتر ڪارڪردگي ۽ وارنٽي سپورٽ جي ضرورت آهي CDADA D-series contactors (D9-D150) سان جوڙيو. مشيني فٽ، گرمي جي ضايع ڪرڻ، ۽ همراه وکر هڪ سسٽم جي طور تي تصديق ٿيل آهن.

Q3: JR28 ۾ فيز ناڪامي جو تحفظ ڪيئن ڪم ڪندو آهي؟

A3: جيڪڏهن هڪ مرحلو گم ٿي وڃي ته، باقي ٻه ڪنڊڪٽر غير متوازن ڪرنٽ کڻندا آهن، جنهن جي ڪري بيميٽالڪ اسٽريپس ۾ غير متوازن گرمي ٿيندي آهي. JR28 هن عدم توازن کي ڳولي ٿو ۽ عام اوورلوڊ جي ڀيٽ ۾ تيز سفر ڪري ٿو، موٽر واء جي نقصان کي روڪڻ.

Q4: ڇا دستي ري سيٽ آٽو ري سيٽ کان وڌيڪ محفوظ آهي؟

A4: ها - نازڪ سسٽم لاءِ. دستي ري سيٽ هڪ آپريٽر کي ٻيهر شروع ڪرڻ کان پهريان غلطي کي معائنو ڪرڻ ۽ صاف ڪرڻ تي مجبور ڪري ٿو. خودڪار ري سيٽ غير حاضر يا ريموٽ سامان لاءِ موزون آهي جتي تسلسل کي ترجيح ڏني وئي آهي (مثال طور، کولنگ پمپ).

Q5: عالمي برانڊن تي CDADA JR28 ڇو چونڊيو؟

A5: CDADA پيش ڪري ٿو:

● صحيح حرارتي فرق واري ميڪانيزم اعلي درستگي سان

● D9-D150 رابطي ڪندڙن سان مڪمل مطابقت- پلگ ۽ راند جي قابل اعتماد

● ھڪڙي ڪمپيڪٽ يونٽ ۾ ٽيسٽ، اسٽاپ، ري سيٽ، ۽ سيل افعال

● سي اي مطابق معيار سان مقابلي واري قيمت

● عالمي گراهڪن لاءِ تيز ٽيڪنيڪل سپورٽ ۽ انگريزي دستاويز
