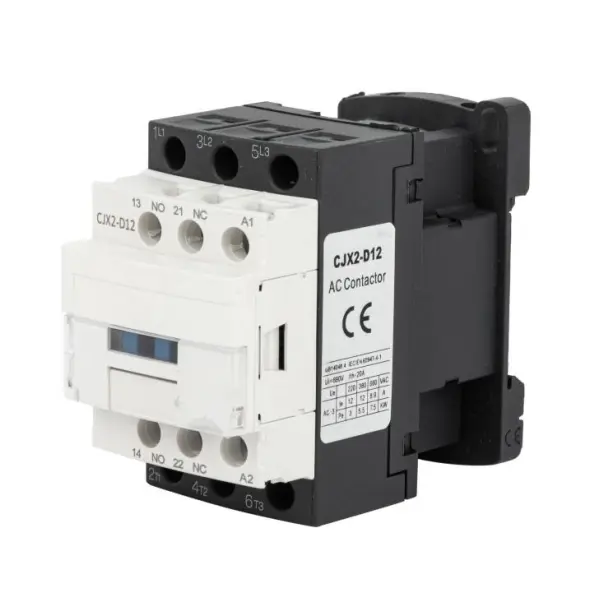

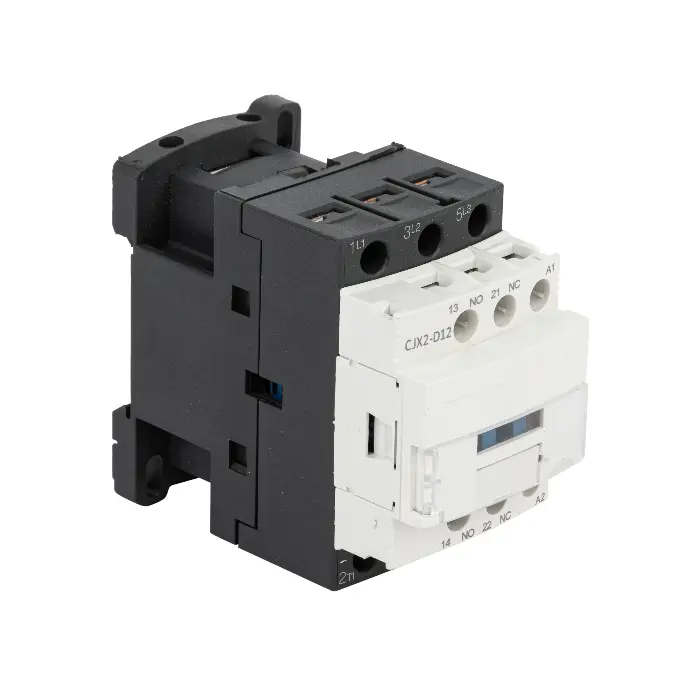

ڊي رابطو ڪندڙ

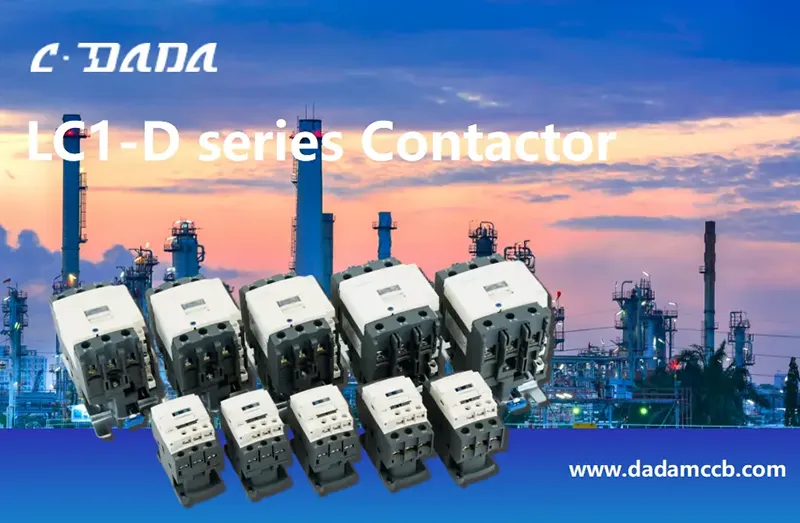

Model:LC1-D Series
شنگھائي DADA اليڪٽرڪ ھڪ قابل اعتماد ڪارخانو آھي ۽ اسان وٽ پنھنجون برانڊون آھن، CDADA. اسان جو ڊي رابطو ڪندڙ (LC1-D سيريز) IEC 60947-4-1 تصديق ٿيل، 3P/4P، 620A تائين، AC-3/AC-4 درجه بندي ٿيل آهي. وائڊ ڪوئل وولٹیج جا اختيار. اسان هن پراڊڪٽ کي موٽر ڪنٽرول ۽ صنعتي آٽوميشن لاءِ سفارش ڪريون ٿا، اقتباس لاءِ اسان سان رابطو ڪريو.
انجنيئر قابل اعتماد موٽر ڪنٽرول ۽ پاور سوئچنگ CDADA LC1-D Series D Contactor سان هڪ اعليٰ ڪارڪردگي وارو AC ڪانٽيڪٽر جيڪو IEC/EN 60947-4-1 معيارن کي پورو ڪرڻ لاءِ شنگھائي DADA اليڪٽرڪ ڪمپني، LTD پاران ٺهيل آهي. صنعتي، تجارتي ۽ بنيادي ڍانچي جي ايپليڪيشنن لاءِ ٺهيل، LC1-D سيريز 3-قطب يا 4-قطب ترتيبن کي سپورٽ ڪري ٿي 9A کان 95A تائين ريٽيڊ ڪرنٽ سان (620A تائين ڳري ڊيوٽي مختلف قسمن ۾) ۽ ڪنٽرول ڪري ٿي 3-مرحلي اسڪوائرل ڪيج موٽرز تائين 45-453kWat.
معياري 1NO + 1NC معاون رابطن سان ليس، اهو مڪمل موٽر تحفظ لاءِ تھرمل اوورلوڊ رليز سان بيحد ضم ٿي ٿو. AC يا DC ڪوئل جي اختيارن سان (24V–600V)، AC-3 ۽ AC-4 استعمال جي ڪيٽيگريز، ۽ 690V موصليت لاءِ هڪ مضبوط ڊيزائن جو اندازو لڳايو ويو آهي، سي ڊي اي ڊي ڊي ڪانٽيڪر بار بار شروع ٿيندڙ اسٽاپ سائيڪلن، ڪنويئر سسٽم، پمپس، ڪمپريسر، ۽ ايڇ وي اي سي 4 کان گرمي پد جي ماحول ۾ گرمي پد جي حد تائين 4 سينٽيگريڊ تائين پهچندي آهي. ۽ 2000 ميٽر اوچائي.
اهم وضاحتون
سيريز: ڊي Contactor
برانڊ: CDADA | ٺاھيندڙ: شنگھائي دادا اليڪٽرڪ ڪمپني، ل
معياري: IEC/EN 60947-4-1
سرٽيفڪيشن: CE
پولس: 3P يا 4P (منتخب)
ريٽيڊ آپريشنل ڪرنٽ (AC-3): 9A – 95A (وڌايل رينج ۾ 620A تائين)
موٽر پاور ڪنٽرول (AC-3):
380/415V: 4kW - 45kW
660/690V: 45kW تائين
استعمال جا درجا: AC-3 (اسڪوائرل ڪيج موٽرز)، AC-4 (پلگنگ ۽ انچنگ)
درجه بندي موصليت وولٹیج: 690V AC
ماحول جو گرمي پد: -5 °C کان +40 °C
اوچائي: ≤ 2000m
چڙهڻ: عمودي جهاز ±5 °، چڙهڻ جو درجو III
معاون رابطا: 1NO + 1NC (سڀني ماڊل تي معياري)
ڪوئلي جا اختيار:
اي سي ڪنز: 24V، 36V، 48V، 110V، 127V، 220V، 240V، 380V، 415V، 440V، 480V، 500V، 600V
ڊي سي ڪنز: 24V، 36V، 48V، 110V، 220V
ٽيڪنيڪل ڊيٽا شيٽ
|
شيون |
ماڊل |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
قطب |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
معاون رابطو |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
درجه بندي روايتي حرارتي موجوده (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
درجه بندي آپريشنل موجوده (الف) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
درجه بندي موصليت وولٹیج (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
ڪنٽرول جي طاقت 3-مرحلو ڪيج موٽر (AC-3) |
ڪلواٽ |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
AC ڪوئل (V) |
24،36،48،110،127،220،240،380،415،440،480،500،600 |
||||||
|
ڊي سي ڪوئل (V) |
24،36،48،110،220 |
||||||
|
شيون |
ماڊل |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
قطب |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
معاون سرڪٽ ٻلي: AC-15، Ue=4 15V le=0.95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
درجه بندي روايتي حرارتي موجوده (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
درجه بندي آپريشنل موجوده (الف) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
درجه بندي موصليت وولٹیج (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
ڪنٽرول جي طاقت 3-مرحلو ڪيج موٽر (AC-3) |
ڪلوواٽ |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
AC ڪوئل (V) |
24،36،48،110،127،220،240،380،415،440،480،500،600 |
||||||
|
ڊي سي ڪوئل (V) |
24،36،48،110،220 |
||||||
|
شيون |
ماڊل |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
قطب |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
درجه بندي روايتي حرارتي موجوده (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
درجه بندي آپريشنل موجوده (الف) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
درجه بندي موصليت وولٹیج (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
ڪنٽرول جي طاقت 3-مرحلو ڪيج موٽر (AC-3) |
ڪلواٽ |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
AC ڪوئل (V) |
110، 127، 220، 240، 380، 415، 440، 480، 500، 600 |
||||||||||||
|
شيون |
ماڊل |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
قطب |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
درجه بندي روايتي حرارتي موجوده (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
درجه بندي آپريشنل موجوده (الف) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
درجه بندي موصليت وولٹیج (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
ڪنٽرول ٿيل 3-مرحلي جي طاقت ڪيج موٽر (AC-3) |
ڪلواٽ |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
AC ڪوئل (V) |
110، 127، 220، 240، 380، 415، 440، 480، 500، 600 |
||||||||||||

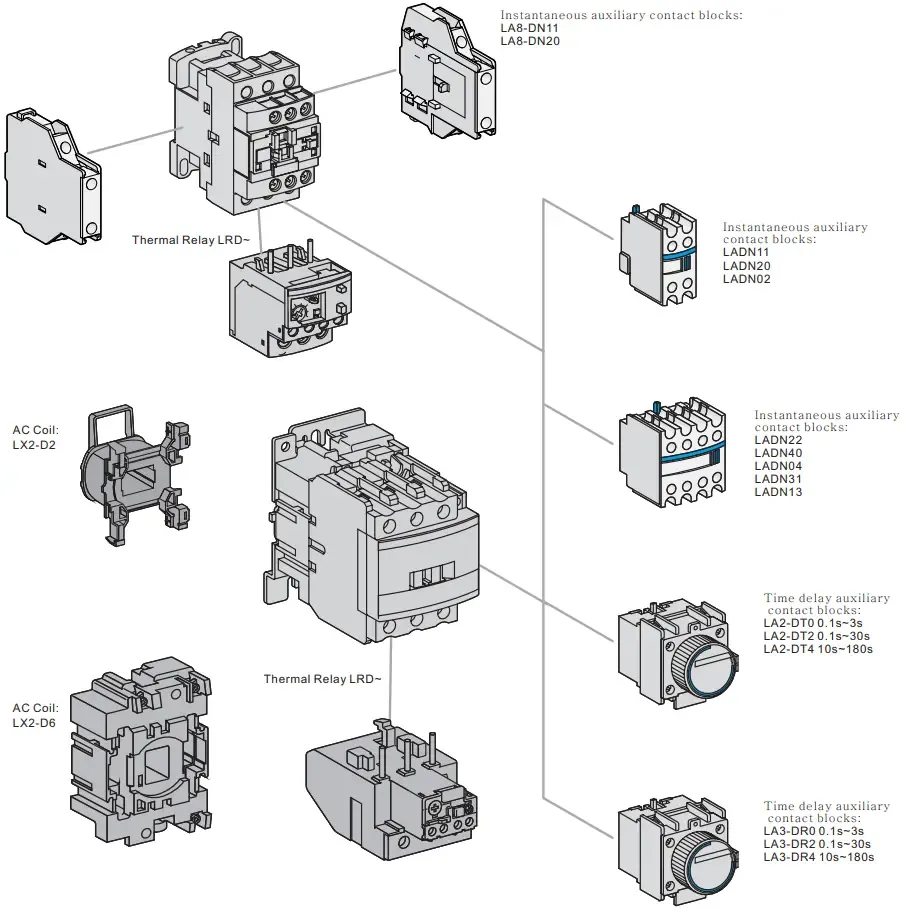

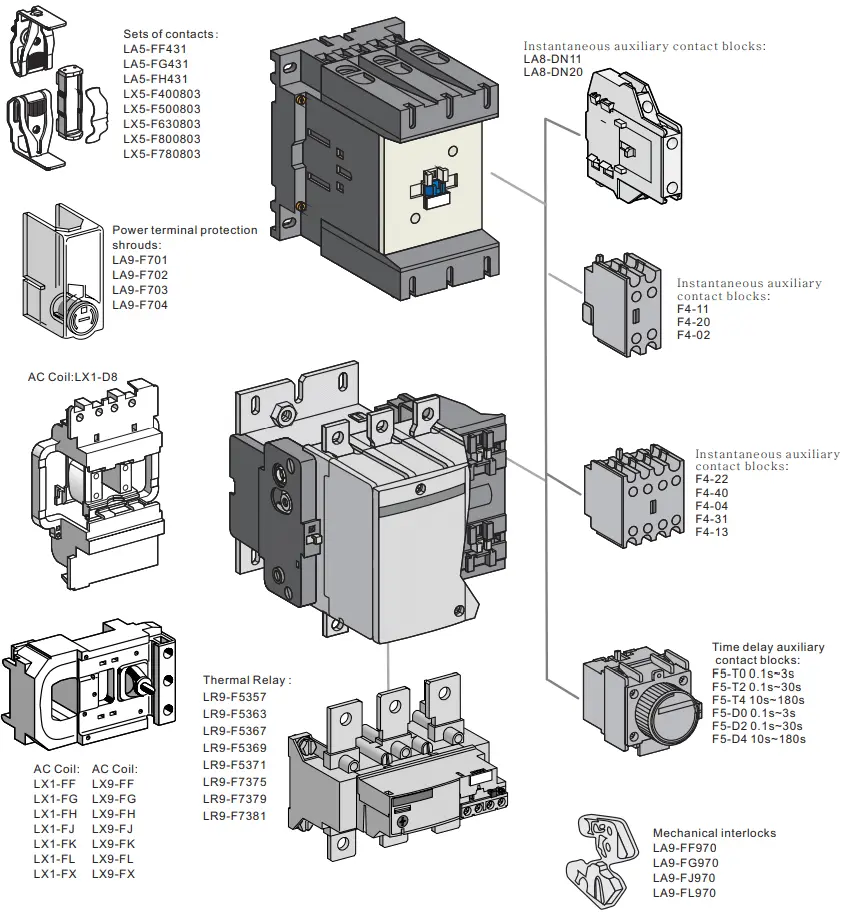

لوازمات
ڇو چونڊيو سي ڊي اي ڊي ڊي رابطو ڪندڙ؟
★ صحيح IEC تعميل
IEC/EN 60947-4-1 تي ڊزائين ڪيل ۽ آزمائشي- عالمي قبوليت ۽ بين الاقوامي عمل کي يقيني بڻائي.★ مڪمل موٽر ڪنٽرول حل
مڪمل موٽر اسٽارٽر اسيمبلين لاءِ CDADA تھرمل اوورلوڊ رلي سان جوڙيو- اوورلوڊ + شارٽ سرڪٽ + آئسوليشن.★ وائڊ وولٹیج لچڪدار
13 AC ۽ 5 DC ڪوئل وولٽيجز مان چونڊيو- عالمي منصوبن يا مخلوط وولٽيج پينلز لاءِ مثالي.★ بھاري ڊيوٽي لاء مضبوط
AC-4 ڊيوٽي کي سپورٽ ڪري ٿو (بار بار ريورسنگ/پلگنگ) - ڪرين، لفٽ ۽ ڪنويرز لاءِ ڀرپور.★ پلگ ۽ راند انٽيگريشن
معياري 1NO + 1NC معاون رابطا آسان انٽلاڪنگ، سگنلنگ، يا PLC موٽڻ کي فعال ڪن ٿا.★ صنعتي-گريڊ Reliability
اعلي برقي برداشت، گھٽ رابطي جي مزاحمت، ۽ مستحڪم آرڪ دٻائڻ لاء آزمائشي- گھٽ ۾ گھٽ وقت گھٽائڻ.★ اسان جا اهم فائدا آهن: 1) مڪمل بين الاقوامي سرٽيفڪيشن، 2) مضبوط OEM/ODM صلاحيت، 3) اعليٰ قيمت-ڪارڪردگي جو تناسب، 4) قابل اعتماد وڏي پيماني تي پيداواري صلاحيت، 5) وسيع برآمد تجربو.
★ اسان جون پروڊڪٽس ڪاميابيءَ سان ڏکڻ اوڀر ايشيا، وچ اوڀر، ڏکڻ آمريڪا، آفريڪا، يورپ ۽ سي آءِ ايس ملڪن ڏانهن برآمد ڪيون ويون آهن، بيلٽ ۽ روڊ مارڪيٽن تي مضبوط توجه سان.
عام ايپليڪيشنون
موٽر شروع ڪندڙ: پمپ، مداح، ڪمپريسر، ميڪر
HVAC سسٽم: چيلر ۽ بلور ڪنٽرول
صنعتي خودڪار: Conveyor لائينون، پيڪنگ مشين
بلڊنگ جو انتظام: لفٽ ڪنٽرول، لائٽنگ بئنڪ
توانائي ۽ پاڻي: گندي پاڻي جي علاج، آبپاشي سسٽم
اڪثر پڇيا ويا سوال
Q1: "D Contactor" جو مطلب ڇا آهي؟
A1: "D" هن ماڊلر، معياري AC contactor پليٽ فارم لاء عالمي سطح تي استعمال ڪيل سيريز نامزدگي (LC1-D) ڏانهن اشارو ڪري ٿو. اهو هڪ ٽيڪنيڪل درجه بندي نه آهي- پر وڏي پيماني تي سڃاتل پينل بلڊنگ ۾ ان جي مطابقت جي لوازمات جهڙوڪ اوورلوڊ رلي ۽ ميڪيڪل انٽلاڪس سان.
Q2: AC-3 ۽ AC-4 فرض جي وچ ۾ ڇا فرق آهي؟
A2:● AC-3: اسڪوائرل ڪيج موٽرز جي عام شروعات/روڪ (مثال طور، پمپ، پرستار). گهٽ دٻاءُ.
● AC-4: بار بار پلگنگ، انچنگ، يا ريورسنگ (مثال طور، ڪرين، hoists). وڌيڪ برقي دٻاءُ → وڌيڪ مضبوط رابطن جي ضرورت آهي. → CDADA LC1-D ٻنهي لاءِ درجه بندي ڪئي وئي آهي، ان کي ورسٽائل ٺاهيندي.
Q3: ڇا مان هي ڪنيڪٽر استعمال ڪري سگهان ٿو بغير اوورلوڊ رلي جي؟
A3: موٽر لوڊ لاء سفارش نه ڪئي وئي آهي. رابطو ڪندڙ صرف طاقت کي تبديل ڪري ٿو- اهو اوورلوڊ جي خلاف حفاظت نٿو ڪري. موٽر جي حفاظت لاءِ هميشه حرارتي يا اليڪٽرانڪ اوورلوڊ رلي سان جوڙيو.
Q4: ڇا 4-قطب نسخو موجود آهن؟
A4: ها! سڀ LC1-D ماڊل 3P يا 4P ترتيبن کي سپورٽ ڪن ٿا- غير جانبدار-سوئچنگ ايپليڪيشنن يا 4-وائر سسٽم لاءِ مثالي.
Q5: سي ڊي اي ڊي اي کي ٻين ڊي-سيريز رابطن جي مٿان ڇو چونڊيو؟
A5: CDADA پيش ڪري ٿو:● حقيقي IEC 60947-4-1 ٽيسٽ رپورٽن جي تعميل
● وسيع ڪوئل وولٽيج جي حد (برآمد لاءِ 415V، 480V، 600V سميت)
● چانديء جي مصر جي رابطن ۽ آرڪ chutes سان مسلسل معيار
● OEM-دوستانه قيمت ۽ تيز نموني موٽڻ
● گلوبل سرٽيفڪيشن (CE) ۽ انگريزي دستاويز
